جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LPJG4933-7HENL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50 عدد
قیمت: $0.6-$1.3
جزئیات بسته بندی: نوار و قرقره (1 کارتن = 1200 عدد)
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT، NET30/60/90 روز، وسترن یونیون
قابلیت ارائه: 5000K.PCS/ماه
شماره قطعه: |
LPJG4933-7HENL |
موقعیت/مخاطبین: |
10P8C |
رنگ LED: |
سبز/زرد |
تعداد بنادر: |
1x1 |
چفت کردن: |
پایین |
نرخ داده: |
1000BASE-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
بدون |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
شماره قطعه: |
LPJG4933-7HENL |
موقعیت/مخاطبین: |
10P8C |
رنگ LED: |
سبز/زرد |
تعداد بنادر: |
1x1 |
چفت کردن: |
پایین |
نرخ داده: |
1000BASE-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
بدون |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |

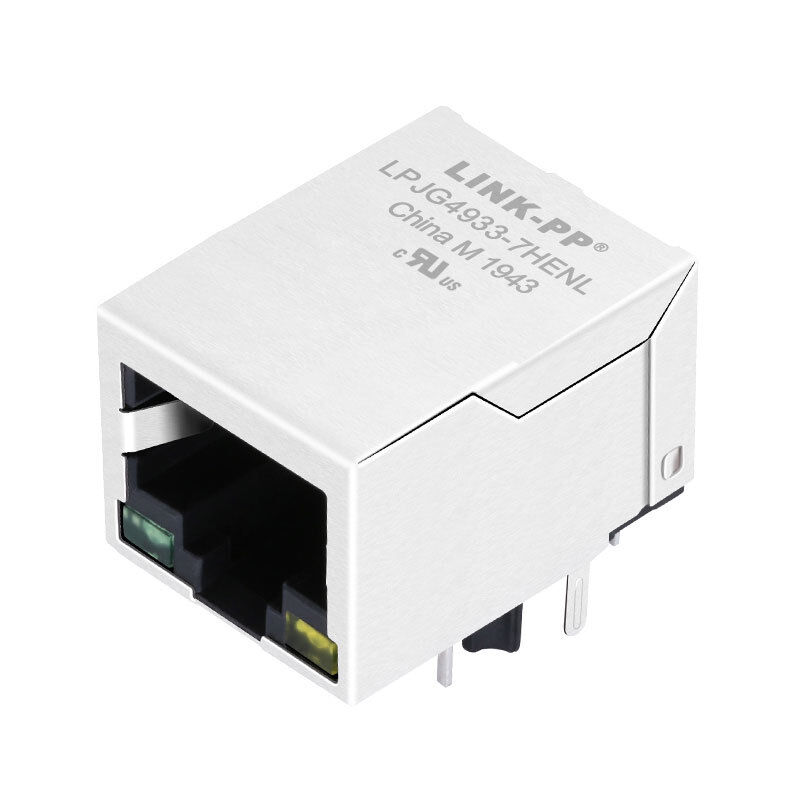

درLINK-PP LPJG4933-7HENLیککانکتور RJ45 با مغناطیس یکپارچه 1000 Base-Tطراحی شده به عنوان یک1x1 پورت RJ45 MagJackبرای اتصال گیگابیت اترنت.طرح صفحه پایین، زاویه راست، ورودی جانبی,نصب از طریق سوراخوروشنایی LED سبز/سفید، در حالی که همچنین مشخص شده استبدون انگشت بهار EMIاین باعث می شود که این یک انتخاب عملی برای طرح های اترنت فشرده است که نیاز به مغناطیس یکپارچه، وضعیت پیوند / فعالیت واضح و مونتاژ مستحکم سطح تخته دارند.
برای10/100/1000 Ethernet Base-T، LPJG4933-7HENL ساخته شده است تا باIEEE 8023الزامات و پشتیبانی از دمای کار از-40°C تا +85°C، که آن را برای محیط های شبکه ای تجاری و صنعتی مناسب می کند.
| پارامتر | مشخصات |
|---|---|
| شماره بخش | LPJG4933-7HENL |
| برند | LINK-PP |
| نوع کانکتور | RJ45 MagJack (مقناطیس یکپارچه) |
| پیکربندی پورت | 1 × 1 (پورت واحد) |
| تعداد موقعیت ها / تماس ها | 10P8C |
| سرعت اترنت | 10/100/1000 پایه-T |
| درخواست | اترنت (غیر PoE) |
| نوع نصب | از طریق سوراخ |
| جهت گیری | 90° زاویه راست (دخول جانبی) |
| نوع قفل | صفحه پایین |
| محافظ | محافظت شده (بدون انگشت بهار EMI) |
| شاخص LED | سبز / زرد |
| دمای کار | -40°C تا +85°C |
| رعایت | IEEE 8023، RoHS |
| گواهینامه UL | E484635 |
| پارامتر | مشخصات |
|---|---|
| نسبت چرخش | 1CT:1CT ±5٪ |
| OCL (حسابی مدار باز) | ≥ 350 μH @ 100 kHz، 0.1V، 8mA DC Bias |
| از دست دادن ورودی | ≤ -1,2 دبیل (۱۱۰۰ مگاهرتز) |
| بازده از دست دادن | حداقل -16 دبیل (130 مگاهرتز) |
| حداقل -12 دبیل (3060 MHz) | |
| حداقل -10 دبیل (6080 مگاهرتز) | |
| ≥ -8 دی بی (80 ≈ 100 مگاهرتز) | |
| صداي متقابل | حداقل -30 دبیل (1100 مگاهرتز) |
| رد حالت مشترک | حداقل -30 دبیل (1100 مگاهرتز) |
| ولتاژ عایق | 1500 Vrms (PHY تا خط) |
| پارامتر | لامپ سبز | ال ای دی زرد |
|---|---|---|
| طول موج اوج | ۵۶۵ nm | ۵۸۵ nm |
| ولتاژ جلو (VF @ 20mA) | 1.8 2.6 ولت | 1.8 2.6 ولت |
| جریان معکوس (IR @ 5V) | ≤ 10 μA | ≤ 10 μA |
| پارامتر | مشخصات |
|---|---|
| طول بسته | 21.25 میلی متر |
| عرض بسته | 15.94 میلی متر (0.628 اینچ) |
| ارتفاع بسته | 13.30 میلی متر |
| نصب PCB | از طریق سوراخ |
| طرح بندی PCB | توصیه شده از بالا مشاهده در دسترس |
| مسیر ورود | ورودی جانبی |
| اجزا | مواد |
|---|---|
| مسکن | PBT ترموپلاستیک + 30٪ فیبر شیشه ای (UL94V-0) |
| تماس ها | فوسفور برنز (C5210R-EH، 0.35 mm) |
| آویز | مس (C2680R-H، 0.35 mm) |
| سپر | SUS 304 (0.2 میلی متر ضخامت) |
| پوشش تماس | طلای ≥ 15 μin (منطقه تماس) |
| پارامتر | مشخصات |
|---|---|
| روش جوش | سولدر کردن موج |
| حداکثر دمای جوش | ۲۶۰ درجه سانتیگراد |
| زمان سولدر | پنج ثانیه |
| دسته بندی | جزئیات |
|---|---|
| کاربردهای معمول | دستگاه های SOHO، مودم های ADSL، LAN-on-Motherboard (LOM) ، هاب ها، سوئیچ ها |
| پلتفرم هدف | BeagleBone Green Eco (Gigabit Ethernet Interface) |
| مزیت طراحی | مغناطیس یکپارچه BOM را کاهش می دهد و طرح PCB را ساده می کند |
این RJ45 MagJack برای برنامه هایی مانند دستگاه های SOHO، مودم های ADSL، طرح های LAN-on-Motherboard (LOM) ، هاب ها و سوئیچ ها طراحی شده است. با مغناطیس یکپارچه و عملکرد Gigabit-capable،همچنین به خوبی در سیستم های شبکه های جاسازی شده جا می گذارد، تخته های توسعه و سایر تجهیزات قادر به Ethernet که نیاز به یک رابط اتصال فشرده و قابل اعتماد دارند.
LPJG4933-7HENL کاملا مناسب برایطرح های مبتنی بر BeagleBone Green Ecoکه نیاز بهکانکتور Gigabit Ethernet RJ45 با مغناطیس یکپارچهبراي پلتفرم هاي توسعه صنعتي منبع باز مثل بيگلبون اکو سبزاین کانکتور از نوع رابط ایترنت پایدار که در برنامه های تجاری و صنعتی متوقع است پشتیبانی می کنداین باعث می شود که یک گزینه عملی در سطح هیئت مدیره در هنگام طراحی در اطراف شبکه های گیگابیت و قابلیت اطمینان طولانی مدت باشد.
