جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: LPJG49883A92NL
سند: LPJG49883A92NL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: $0.6-$2.2
جزئیات بسته بندی: T&R
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT، NET30/60/90 روز، وسترن یونیون
قابلیت ارائه: 5 کیلوگرم در ماه
شماره قطعه: |
LPJG49883A92NL |
نوع رابط: |
RJ45 (10P8C) |
نوع محصول: |
کانکتور چند پورت RJ45 |
تعداد بنادر: |
1x4 |
چفت کردن: |
بالا |
نرخ داده: |
1000BASE-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
با |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
شماره قطعه: |
LPJG49883A92NL |
نوع رابط: |
RJ45 (10P8C) |
نوع محصول: |
کانکتور چند پورت RJ45 |
تعداد بنادر: |
1x4 |
چفت کردن: |
بالا |
نرخ داده: |
1000BASE-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
با |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| Turns ratio | 1CT:1CT ±5% |
| OCL | 350uH min @100KHz, 0.1V, 8mA DC bias |
| Insertion loss | -1.2 dB max from 1-100MHz |
| Return loss | 1-30MHz: -16 dB min 30-60MHz: -12 dB min 60-80MHz: -10 dB min 80-100MHz: -8 dB min |
| Crosstalk | -30 dB min from 1-100MHz |
| Common mode rejection | -30 dB min from 1-100MHz |
| Isolation PHY side to line side | 1500Vrms |
| Operating temperature range | -40°C to +85°C |
| Category | Specification |
|---|---|
| Part Number | LPJG49883A92NL |

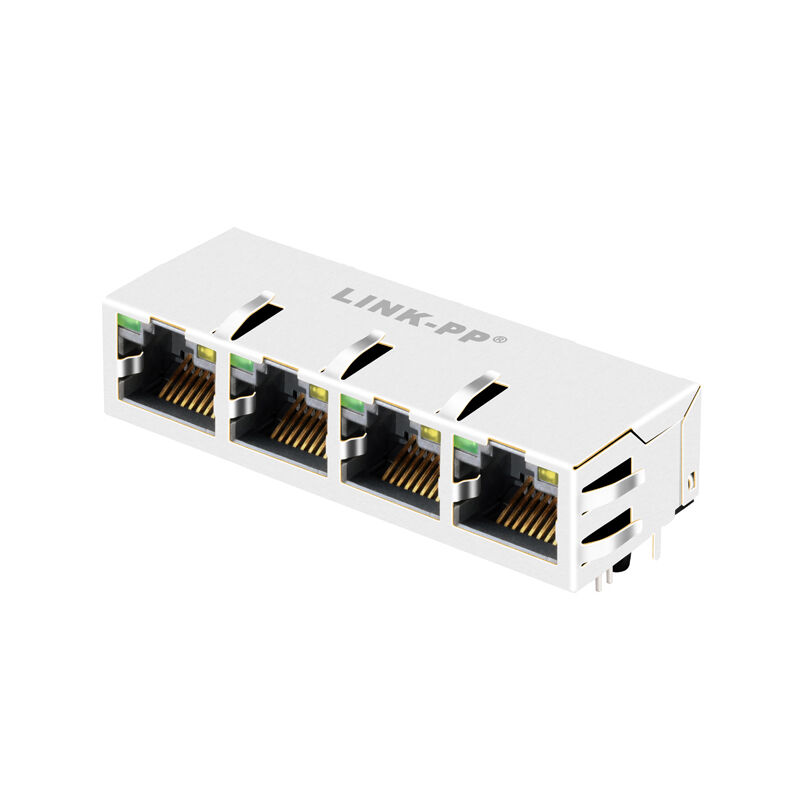

| Product Type | Multi-Port RJ45 Connector with Integrated Magnetics |
| Port Configuration | 1 × 4 (Quad Port) |
| Connector Type | RJ45 (10P8C) |
| Ethernet Speed | 1000Base-T (Gigabit Ethernet) |
| PoE Support | Non-PoE |
| Latch Orientation | Latch Up |
| LED Indicators | Green / Yellow |
| Shielding | Shielded with EMI Spring Finger |
| Mounting Type | Through-Hole (PCB Mount) |
| Operating Temperature | -40°C to +85°C |
| Compliance | IEEE 802.3, RoHS |
| Parameter | Value |
|---|---|
| Length | 25.25 mm |
| Width | 59.2 mm |
| Height | 13.50 mm |
| Housing Material | PBT + 30% Glass Fiber (UL94V-0) |
| Contact Material | Phosphor Bronze |
| Shield Material | Stainless Steel (SUS 304) |
| Contact Plating | Gold ≥ 6 µin |
| Color | Wavelength (nm) | Forward Voltage (VF) | Leakage Current (IR) |
|---|---|---|---|
| Green | 565 nm | 1.8 - 2.6 V | ≤ 10 µA |
| Yellow | 585 nm | 1.8 - 2.6 V | ≤ 10 µA |
