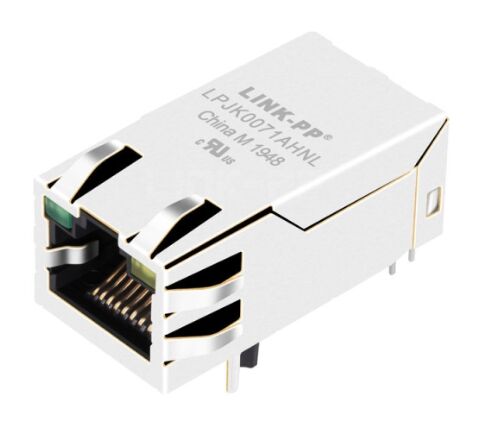

0826-1A1T-23-F 1000BASE-T 1X1 RJ45 مقناطیس یکپارچه

مشخصات الکتریکی MagJack RJ45 مدل 0826-1A1T-23-F

مشخصات LED

LED سمت چپ

• رنگ: زرد
• ولتاژ مستقیم: 2.1 ولت معمول در IF = 20 میلی آمپر
• طول موج غالب: 590 نانومتر معمول در IF = 20 میلی آمپر

LED سمت راست

• رنگ: سبز
• ولتاژ مستقیم: 2.2 ولت معمول در IF = 20 میلی آمپر
• طول موج غالب: 570 نانومتر معمول در IF = 20 میلی آمپر

مغناطیس یکپارچه RJ45 گیگابیتی 0826-1A1T-23-Fمشخصات مکانیکی

نقشه 0826-1X2T-23-F

1. دیتاشیت 0826-1A1T-23-F - شماتیک

2. دیتاشیت 0826-1A1T-23-F - الگوی PCB پیشنهادی

کاربردهای ماژول کانکتور یکپارچه (ICM)

مدل 0826-1A1T-23-F برای طیف گسترده‌ای از تجهیزات شبکه و مخابراتی ایده‌آل است، از جمله:

• کارت‌های رابط شبکه (NICs)
• سوئیچ‌ها و روترهای اترنت صنعتی
• ست‌تاپ باکس‌ها و گیت‌وی‌های رسانه
• سیستم‌های تعبیه‌شده و کامپیوترهای تک‌برد (SBCs)
• هاب‌های اینترنت اشیا و مادربردهای سرور

ویژگی‌ها و مزایای کلیدی

MagJack RJ45 مدل 0826-1A1T-23-F یک کانکتور مغناطیسی یکپارچه فشرده 1x1 است که برای کاربردهای اترنت 1000BASE-T طراحی شده است. این MagJack که برای انتقال سیگنال پایدار، عملکرد قوی EMI و نصب قابل اعتماد در سطح برد ساخته شده است، یک انتخاب عملی برای تجهیزات شبکه است که به یک کانکتور RJ45 با پروفیل استاندارد و نصب از طریق سوراخ با مغناطیس یکپارچه نیاز دارند.

این مدل با داشتن LED های زرد/سبز، جهت‌گیری پورت زبانه بالا و زبانه های EMI، از طراحی پورت اترنت کارآمد پشتیبانی می‌کند و در عین حال به ساده‌سازی چیدمان و مونتاژ PCB کمک می‌کند. با انطباق با RoHS و محدوده دمای عملیاتی 0 درجه سانتیگراد تا +70 درجه سانتیگراد، برای طیف گسترده‌ای از محصولات شبکه تجاری مناسب است.

• عملکرد گیگابیتی: کاملاً بهینه شده برای سرعت‌های اترنت 1000BASE-T.
• مغناطیس یکپارچه: نیاز به قطعات مغناطیسی مجزا روی PCB را از بین می‌برد، رد پا را کاهش می‌دهد و یکپارچگی سیگنال را بهبود می‌بخشد.
• محافظت برتر EMI: مجهز به زبانه های EMI جامع برای اطمینان از اتصال زمین شاسی و کاهش تابش.
• LED های وضعیت یکپارچه: دارای پیکربندی LED سبز/زرد برای تشخیص بصری فوری وضعیت لینک و فعالیت.
• ایزولاسیون پیشرفته: 100% تست تولید برای Hipot (ولتاژ ایزولاسیون) برای انطباق با الزامات سختگیرانه IEEE 802.3.
• مطابق با RoHS: کاملاً مطابق با استانداردهای زیست محیطی برای تولید الکترونیک بدون سرب.

سوالات متداول MagJack RJ45 مدل 0826-1A1T-23-F

1. مدل 0826-1A1T-23-F برای چه مواردی استفاده می‌شود؟

برای رابط‌های اترنت 1000BASE-T که به کانکتور RJ45 با مغناطیس یکپارچه نیاز دارند، استفاده می‌شود.

2. آیا مدل 0826-1A1T-23-F دارای LED است؟

بله. شامل LED های زرد/سبز برای نشان دادن وضعیت است.

3. نوع نصب آن چیست؟

برای نصب پایدار PCB از طراحی نصب از طریق سوراخ استفاده می‌کند.

4. آیا مدل 0826-1A1T-23-F مطابق با RoHS است؟

بله، مطابق با RoHS است.

5. محدوده دمای عملیاتی آن چقدر است؟

محدوده دمای عملیاتی 0 درجه سانتیگراد تا +70 درجه سانتیگراد است.
