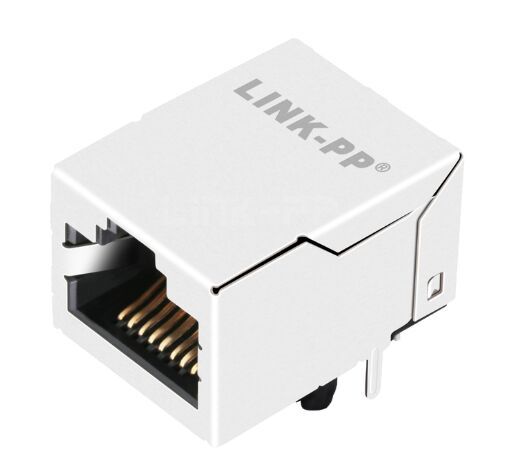

LPJE501DNL 1x1 از طریق سوراخ RJ45 جک ماژولار بدون مغناطیس


LPJE501DNL یک جک ماژولار تک پورت 8P8C RJ45 بدون مغناطیس یکپارچه است، دارای گیربکی، بدون LED، ورودی سمت زاویه راست، از طریق نصب سوراخ،و ساخت و ساز محافظ برای کاربردهای صنعتی Ethernet 10/100/1000 Base-T.


جک ماژولار LPJE501DNL 8P8C RJ45ویژگی ها

1رابط استاندارد اترنت 8P8C با یک پورت

LPJE501DNL از معماری RJ45 جهانی 8 موقعیت 8 تماس استفاده می کند که با سیستم های کابل کشی اصلی اترنت برای انتقال شبکه 10/100/1000 Base-T سازگار است.

2. از طریق سوراخ PCB نصب برای قدرت صنعتی

در مقایسه با کانکتورهای شکننده SMT، پین های جوشنده سوراخ قوی تر مقاومت نیروی ورودی و قابلیت اطمینان طولانی مدت جوشنده تحت ارتعاش را فراهم می کنند.

3. بدن اتصال محافظ برای کنترل EMI

سپر مس با پوشش قلع کمک می کند تا تداخل الکترومغناطیسی را کاهش دهد، به ویژه در:

• تخته های کنترل صنعتی
• ترمینال های ارتباطی،
• تجهیزات تغییر،
• دستگاه های صوتی الکتریکی

4سازگاری طراحی مغناطیس خارجی

از آنجایی که هیچ ترانسفورماتور در بدن جک ادغام نشده است، مهندسان می توانند بهینه سازی کنند:

• قرار دادن ترانسفورماتور جداسازی LAN،
• انتخاب خفه کننده حالت مشترک
• استراتژی حفاظت از افزایش
• مدیریت مقاومت ردیابی PHY.

5مقاومت در دمای وسیع

درجه بندی از -40°C تا +85°C، مناسب برای هر دو سخت افزار شبکه تجاری و صنعتی است.

مشخصات فنی

LPJE501DNL یک پورت RJ45 کانکتورهای طراحی

چرا مهندسان جک RJ45 بدون مغناطیس را انتخاب می کنند؟

هنگام انتخاب یک کانکتور پی سی بی اترنت، بسیاری از طراحان به یک جک مغناطیسی یکپارچه بیش از حد نیاز ندارند. در عوض آنها نیاز دارند:

• پروفایل پایین کانکتور،
• ساختار داخلی ساده تر
• کاهش هزینه BOM،
• آزادی ترانسفورماتور سفارشی
• و هدایت آسان تر سیگنال در اطراف مدار LAN اختصاصی.

LPJE501DNL به طور خاص برای این نوع معماری مادربرد اترنت توسعه یافته است.

مزیت های اصلی مهندسی


1. بدون مغناطيس هاي مجتمع

• اجازه می دهد تا ترانسفورماتور خارجی / خفه شدن طراحی آزادی
• مناسب برای طرح های PHY Ethernet سفارشی


2محفظه فلزی محافظ

• کاهش EMI را بهبود می بخشد
• به حفظ ثبات سیگنال در تجهیزات صنعتی کمک می کند


3. از طریق حفره نصب THT

• لنگرگذاری PCB قوی تر از جک های ماژولار SMT
• ایده آل برای محیط های ورودی مکرر کابل


4. تاب بالا + ورودی سمت راست زاویه

• سازگاری با محفظه های افقی استاندارد
• دسترسی آسان به پانل عقب RJ45


5. بدون طراحی LED

• پاک کننده صفحه جلو
• کاهش پیچیدگی اجزای داخلی

سوالات متداول در مورد جک ماژولار LPJE501DNL RJ45

1. "بدون مغناطيسات مجتمع شده" چه معنايي داره؟

این بدان معنی است که کانکتور RJ45 شامل ترانسفورماتور جداسازی اترنت یا خنک کننده حالت مشترک در داخل بدن جک نیست. این اجزای مغناطیسی به طور جداگانه در PCB طراحی شده اند.

2. آیا LPJE501DNL برای گیگابیت اترن مناسب است؟

آره، از برنامه هاي شبکه اي 10/100/1000 Base-T Ethernet پشتیبانی ميکنه

3. LPJE501DNL محافظت شده؟

آره، از يه محفظه مسي محافظت شده با پوشش قلع استفاده ميکنه تا مقاومت EMI رو بهبود بده

4. آیا LPJE501DNL شامل شاخص های LED است؟

نه، این نسخه بدون ال ای دی طراحی شده.

5آیا LPJE501DNL با YKU-8208ENL سازگار است؟

بله، به طور گسترده ای به عنوان یک جایگزین مکانیکی و الکتریکی سازگار استفاده می شود.

درخواست قیمت LPJE501DNL، ورق اطلاعات یا نمونه های رایگان

به دنبال یک تامین کننده قابل اعتماد LPJE501DNL RJ45 ماژولار جک بدون مغناطیس یکپارچه برای پروژه PCB اترنت خود هستید؟

ما ارائه می دهیم:

• قیمت های مستقیم کارخانه
• پشتیبانی از نقشه های مهندسی
• کمک های جایگزین سازگار
• سفارشی سازی OEM/ODM،
• و تحویل حجم تولید.

با ما تماس بگيرحالا آخرین نقل قول LPJE501DNL، ورق داده و در دسترس بودن نمونه را دریافت کنید.
