LP12AC02000B دو پورت 1x2 پرس Fit SFP Cage بدون لوله نور


LP12AC02000B یک قفس SFP است که با انگشت بهار EMI، ساخت آلیاژ مس نیکل شده، 4Gb / s سازگار با استاندارد SFP، بدون بخارگر،و بسته بندی سینی برای یکپارچه سازی پورت گیرنده نوری فشرده.

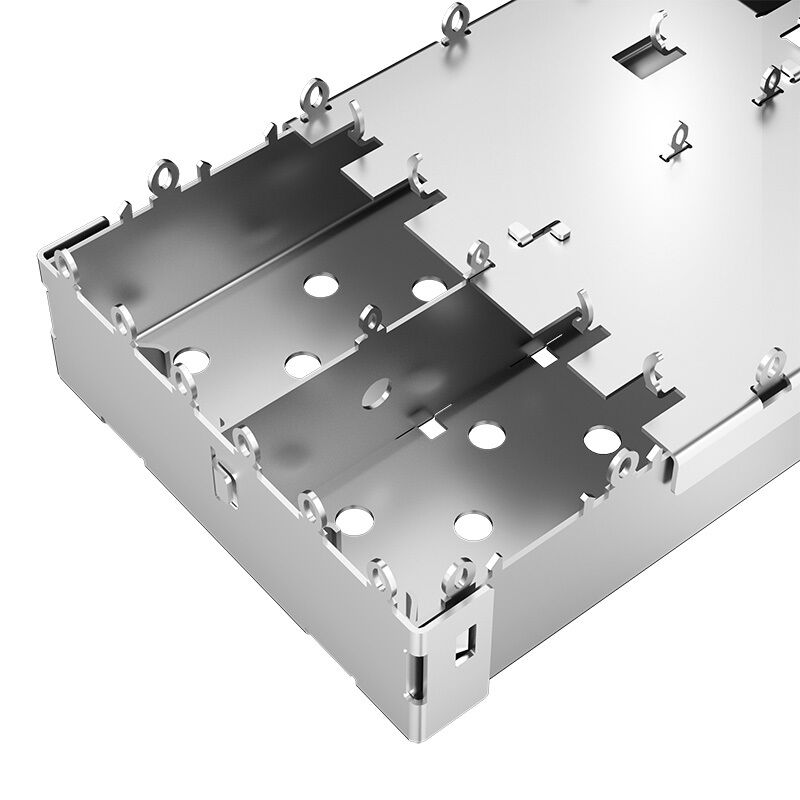

LP12AC02000B 1x2 SFP قفس با EMI بهار انگشت کلی

LP12AC02000B یکقفس SFP استاندارد 1x2 با طراحی محافظ انگشت EMI، برای کاربردهای رابط قطعات صوتی قطعات صوتی که نیاز به حفظ مکانیکی قابل اعتماد و پیوستگی زمین گیری پایدار دارند، توسعه یافته است.و بهبود سرکوب تداخل الکترومغناطیسی.

تولید شده ازآلیاژ مس نیکل شدهو باپایانی که با فشار مناسب است، این قفس دو پورت SFP عملکرد نصب PCB با دوام را ارائه می دهد در حالی که مونتاژ خودکار در مقیاس بزرگ را ساده می کند.انگشتان بهار EMI یکپارچه آن تماس رسانا بین قفس و پانل bezel را افزایش می دهد، کمک به کاهش نشت EMI پورت جلو در سخت افزار ارتباطات.

باحداکثر میزان توصیه شده استفاده از 4Gb/s,بدون لامپ,بدون فاضلاب گرمایی یکپارچه، و یک دامنه گسترده-55°C تا +105°C محدوده دمای کار، LP12AC02000B مناسب برای تخته های مخابراتی، تبدیل کننده های فیبر رسانه ای، دستگاه های صنعتی اترنت،و تجهیزات استاندارد SFP اپلیکیشن که در آن بهره وری فضایی و ثبات محافظ مورد نیاز است.

مشخصات قفس SFP 1x2 Press Fit

LP12AC02000B قفس SFPنقاشی -طرح PCB توصیه شده

پارامترهای مکانیکی و طراحی

LP12AC02000B با کنترل ابعاد دقیق برای اطمینان از تراز ورودی پایدار و سازگاری قابل اعتماد با سیستم عامل های سخت افزاری حرفه ای ساخته شده است:

• ارتفاع قطعات:9.75 میلی متر
• عرض قطعات:28.75 میلی متر
• طول کل مجموعه:50.00 میلی متر
• قطر سوراخ کانکتور:Ø0.95 ± 0.05 mm (12 موقعیت) ، Ø1.05 ± 0.05 mm (18 موقعیت)
• محافظ EMI:انگشت های بهار EMI یکپارچه تماس لوله رسانای مداوم را برای سرکوب الکترومغناطیسی بهبود یافته فراهم می کنند
• کاربرد PCB:توصیه می شود برای کاربردهای PCB یک طرفه با مناطق نگه داشتن اجزای تعیین شده
• تحملات کلی:X ± 020، XX ± 0.15، XXX ± 0.10

مشخصات بسته بندی LP12AC02000B 1x2 SFP Cage

برای اطمینان از سازگاری ابعاد و حفاظت مکانیکی در طول ذخیره سازی، دستکاری داخلی و حمل و نقل عمده،LP12AC02000B در بسته بندی سینی صنعتی استاندارد مناسب برای تولید OEM و مدیریت انبار عرضه می شود.

• نوع بسته بندی:بسته بندی سینی
• مقدار در هر سینی:28 PCS
• پیکربندی ردیف سینی:۸ سینی های پوشیده
• کل مقدار در هر جعبه:۲۲۴ PCS
• جهت گیری سینی:چرخش متناوب 180 ° برای بهبود ثبات انباشت
• ابعاد جعبه بیرونی:۳۴۰ میلی متر (L) × ۲۶۵ میلی متر (W) × ۲۰۰ میلی متر (H)

This packaging arrangement helps minimize deformation risk of the EMI spring structure during shipment while improving counting efficiency and production line material control for volume assembly environments.
