جزئیات محصول
محل منبع: چین
نام تجاری: LINK-PP
گواهی: SGS, UL,CE, ISO9001:2008,REACH
شماره مدل: LPJ46204AENL
سند: LPJ46204AENL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000/25K
قیمت: $1.1-$4.5
جزئیات بسته بندی: سینی
زمان تحویل: امروز کشتی سهام
شرایط پرداخت: TT ، NET30/60/90 روز
قابلیت ارائه: 208 هزار در ماه
شماره قطعه: |
LPJ46204AENL |
نوع رابط: |
جک چند پورت RJ45 |
برندهای سازگار: |
نبض |
تعداد بنادر: |
1x4 |
چفت کردن: |
پایین |
نرخ داده: |
100Base-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
با |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |
شماره قطعه: |
LPJ46204AENL |
نوع رابط: |
جک چند پورت RJ45 |
برندهای سازگار: |
نبض |
تعداد بنادر: |
1x4 |
چفت کردن: |
پایین |
نرخ داده: |
100Base-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
با |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |

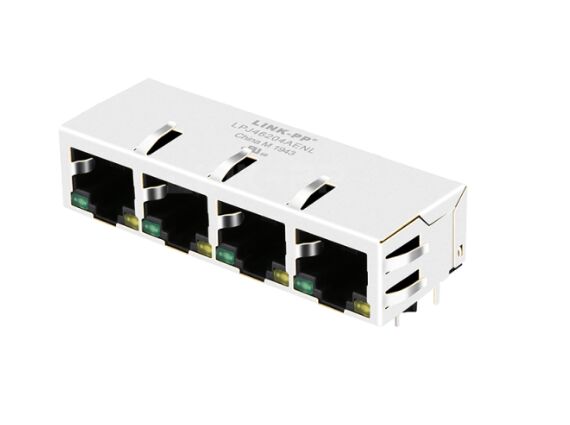

LPJ46204AENL یک کانکتور RJ45 با 1x4 پورت و نصب از طریق سوراخ (through-hole) با مگنتیک داخلی برای اترنت 10/100 Base-TX است. ایدهآل برای SOHO، LOM، هابها و سوئیچها.
با طراحی نصب از طریق سوراخ (through-hole mounting design)، جهتگیری زاویه راست 90 درجه، سبک نصب PCB با ورودی جانبی (side entry PCB mount style) و نشانگرهای LED سبز/زرد، LPJ46204AENL برای استقرار عملی در دستگاههای SOHO، سیستمهای LAN-on-Motherboard (LOM)، هابها و سوئیچها مهندسی شده است.پیکربندی: 1x4 چند پورت (چهارگانه) برای طرحهای با تراکم بالا.مگنتیک داخلی:IEEE 802.3، RoHS، ULجهتگیری:
زاویه 90 درجه (زاویه راست) با ورودی جانبی برای نصب PCB با پروفیل پایین.نشانگرهای بصری: دارای زبانه های EMI برای اطمینان از سازگاری الکترومغناطیسی برتر.محافظت قوی: دارای زبانه های EMI برای اطمینان از سازگاری الکترومغناطیسی برتر.دوام: آبکاری طلا (6 میکرو اینچ) روی کنتاکتها برای هدایت طولانی مدت.مشخصات LPJ46204AENL ICM های 10/100 Base-TXموردمشخصات
| محافظت | با زبانه های EMI |
|---|---|
| LED | |
| قفل | پایین |
| دمای عملیاتی | 0 درجه سانتیگراد تا 70 درجه سانتیگراد |
| انطباق | IEEE 802.3، RoHS، UL |
| LPJ46204AENL RJ45 1x4 عملکرد الکتریکی | LPJ46204AENL برای پشتیبانی از عملکرد پایدار اترنت در محدوده فرکانسی Fast Ethernet مربوطه ساخته شده است. مشخصات الکتریکی آن برای طرحهایی که به یکپارچگی سیگنال مداوم و جداسازی قابل اعتماد نیاز دارند، مناسب است. |
| مشخصات الکتریکی در دمای 25 درجه سانتیگراد | 1. نسبت دور (±2%): |
| TX = 1CT:1CT | RX = 1CT:1CT |
| 2. اندوکتانس مدار باز (OCL): | 350 میکرو هانری حداقل @ 100 کیلوهرتز، 0.1 ولت، 8 میلی آمپر بایاس DC |
| 3. افت درج: | 1 تا 100 مگاهرتز: -1.0 دسی بل حداکثر |
| 4. افت بازگشت: | 1 تا 30 مگاهرتز: -16 دسی بل حداقل |
| 30 تا 60 مگاهرتز: -12 دسی بل حداقل | |
| 5. تداخل متقابل (Crosstalk): | 1 تا 30 مگاهرتز: -40 دسی بل حداقل |
|
|
|
|
6. رد حالت مشترک (Common Mode Rejection):
1 تا 50 مگاهرتز: -40 دسی بل حداقل
50 تا 150 مگاهرتز: -30 دسی بل حداقل
دیتاشیت LPJ46204AENL RJ45 Magjack:دیتاشیت کانکتور RJ45 LPJ46204AENL - شماتیک
دیتاشیت کانکتور RJ45 LPJ46204AENL - طرح PCB پیشنهادیجزئیات مکانیکی و مواد جک چند پورت RJ45
LPJ46204AENL برای دوام و سازگاری تولید طراحی شده است. مواد و ابعاد آن از عملکرد قابل اعتماد در محیطهای تولید پشتیبانی میکند.
طول بسته:
2. ساختار مواد
کنتاکت / شیلد: آلیاژ مس
|
|
3. اطلاعات حرارتی و انطباق
