جزئیات محصول
محل منبع: چین
نام تجاری: LINK-PP
گواهی: RoHS
شماره مدل: L834-1K1T-S7
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 65/780 عدد
قیمت: $0.6-$1.0
جزئیات بسته بندی: نوار و قرقره (65X12=780)
زمان تحویل: 3-5 روز
شرایط پرداخت: D/A,D/P
قابلیت ارائه: 5 کیلوگرم در ماه
نوع محصولات: |
مگ جک گیگابیت RJ45 |
P/N: |
L834-1K1T-S7 |
سرعت: |
1000BASE-T |
رنگ LED: |
YG/G |
پیکربندی بندری: |
برگه |
مشخصات ارتفاع: |
وسط هواپیما |
زبانه های EMI: |
بله |
Rohs سازگار: |
بله |
نوع محصولات: |
مگ جک گیگابیت RJ45 |
P/N: |
L834-1K1T-S7 |
سرعت: |
1000BASE-T |
رنگ LED: |
YG/G |
پیکربندی بندری: |
برگه |
مشخصات ارتفاع: |
وسط هواپیما |
زبانه های EMI: |
بله |
Rohs سازگار: |
بله |

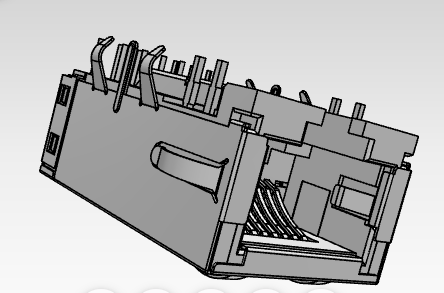

Bel Fuse L834-1K1T-S7 یک MagJack با کارایی بالا است که برای برنامه های گیگابیت اترن (1000BASE-T) طراحی شده است.اتصال دهنده RJ45 با مشخصات پایین / متوسط دارای مغناطیس یکپارچه است که اثر PCB را کاهش می دهد، بهبود یکپارچگی سیگنال و اطمینان از انطباق قوی EMI.
مجهز به لامپ های LED زرد-سبز/سبز (YG/G) برای نشان دادن وضعیت شبکه و برگه های EMI قوی برای محافظت از سر و صداL834-1K1T-S7 برای شبکه های سازمانی بسیار قابل اعتماد است، ارتباطات و کاربردهای محاسباتی صنعتی. کاملا مطابق با RoHS و UL شناخته شده است.
اگر به دنبال یک1000BASE-T MagJack 1x1یک کانکتور با اثر فشرده و عملکرد مغناطیسی یکپارچهL834-1K1T-S7یک تعادل عملی بین عملکرد و سادگی طراحی را ارائه می دهد.
اين ماگ جک مخصوصاً وقتي که به:
| مشخصات | ارزش |
|---|---|
| شماره قطعه سازنده | L834-1K1T-S7 |
| نوع محصول | MagJacks (ICMs) |
| تعداد بنادر | 1 × 1 (پورت واحد) |
| سرعت اترنت | 1000BASE-T (گیگابیت اترنت) |
| پیکربندی پورت | صفحه پایین |
| مشخصات ارتفاع | وسط هواپیما / پروفایل پایین (نانو جک) |
| شاخص های LED | بله (YG / G چپ: سبز، راست: دو رنگ زرد و سبز) |
| رتبه بندی PoE | غیر PoE |
| نوع نصب | از طریق هول مونت (THT) |
| دمای کار | 0°C تا +70°C (درجه تجاری) |
| تابلوهای EMI | آره |
| OCL (حسابی مدار باز) | 350μH Min (@ 100kHz، 100mV، 8mA DC Bias) |
| ولتاژ عایق بندی (HIPOT) | 1500 Vrms (مطابق با IEEE 802.3) |
| پوشش تماس | 30 اینچ طلا سخت |
| تطابق با RoHS | آره |
| گواهینامه | UL شناخته شده (#E196366 & E169987) ، FCC مطابق |
| درخواست | تجهیزات شبکه ای گیگابیت اترنت |
| دستگاه های معمولی | سوئیچ ها، روترها، دستگاه های صنعتی اترنت، سیستم های جاسازی شده، دستگاه های شبکه |
| مغناطیس یکپارچه | آره |
| محافظ | محافظ RJ45 با تاب EMI |
| نوع کانکتور | RJ45 MagJack با مغناطیس یکپارچه |
| استاندارد اترنت | IEEE 802.3ab 1000BASE-T |
| نصب PCB | جوشاندن از طریق سوراخ |
| انطباق محیط زیست | RoHS، بدون سرب |
| در دسترس تجاری | مناسب برای طرح های OEM، ODM و جایگزینی |
| پارامتر | شرایط آزمایش / محدوده فرکانس | مشخصات |
|---|---|---|
| شبکه پشتیبانی شده | ️ | اترنت گیگابیت (4 کانال: TP1, TP2, TP3, TP4) |
| نسبت چرخش | تمام چهار کانال | 1CT: 1CT ±2٪ |
| محرک مدار باز (OCL) | 100kHz، 100mVrms، 8mA DC Bias (0°C تا +70°C) | 350μH MIN |
| از دست دادن ورودی | 0.1 مگاهرتز 1 مگاهرتز | -1.1dB MAX |
| 1 مگاهرتز 65 مگاهرتز | -0.5دبی MAX | |
| ۶۵ مگاهرتز ۰۱۰ مگاهرتز | -0.8دب Max | |
| 100 مگاهرتز 125 مگاهرتز | -1.2dB MAX | |
| بازده از دست دادن (MIN @ 100Ω ± 15٪) | 0.5 مگاهرتز 40 مگاهرتز | -18دبي MIN |
| 40MHz 100MHz | -12 + 20LOG ((f/80MHz) dB MIN | |
| CM به CM رد | 100kHz 100MHz | -30دبي MIN |
| CM به DM رد | 100kHz 100MHz | -35دبي MIN |
| صداي متقابل | 1 مگاهرتز 100 مگاهرتز | -30دبي MIN |
| ولتاژ عایق بندی (HIPOT) | 100٪ آزمایش تولید (مطابق IEEE 802.3) | 1500Vrms |
درL834-1K1T-S7 MagJackبرای طیف وسیعی از دستگاه های قابل استفاده از اترنت مناسب است، از جمله:
L834-1K1T-S7 MagJack یک ماژول کانکتور یکپارچه 1000BASE-T 1x1 با LED های YG / G ، طراحی تب پایین ، ارتفاع پروفایل پایین ، تب های EMI ، نصب سوراخ و انطباق RoHS است.
L834-1K1T-S7یکMagJack (ICM)برای1000BASE-T گیگابیت اترنتبرنامه های کاربردی باپیکربندی پورت 1X1.
آرهL834-1K1T-S7 MagJackشامللامپ های YG/Gبرای نشان دادن وضعیت بندر
نه، اين قسمت به عنوانغیر PoE.
از یکنصب سوراخطراحی.
بله،L834-1K1T-S7هستتطابق با RoHS.
