جزئیات محصول
محل منبع: چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LPJK9093AONL
سند: LPJK9093AONL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000/25K
قیمت: $0.5-$2.1
جزئیات بسته بندی: سینی
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT ، NET30/60/90 روز
قابلیت ارائه: 500 هزار در ماه
شماره قطعه: |
LPJK9093AONL |
نوع محصولات: |
کانکتور 10GBASE-T RJ45 |
برندهای سازگار: |
نبض |
تعداد بنادر: |
1x1 |
چفت کردن: |
بالا |
نرخ داده: |
10GBASE-T |
PoE: |
PoE++ |
گزینه LED: |
با |
زبانه های EMl: |
با |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |
شماره قطعه: |
LPJK9093AONL |
نوع محصولات: |
کانکتور 10GBASE-T RJ45 |
برندهای سازگار: |
نبض |
تعداد بنادر: |
1x1 |
چفت کردن: |
بالا |
نرخ داده: |
10GBASE-T |
PoE: |
PoE++ |
گزینه LED: |
با |
زبانه های EMl: |
با |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |

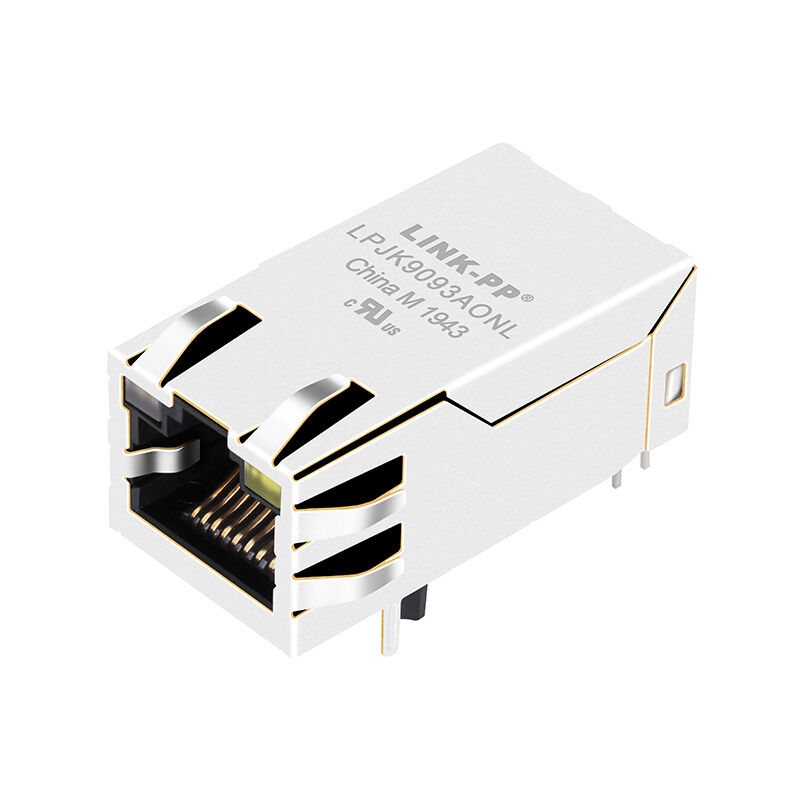

LPJK9093AONL یک کانکتور 10G Base-T PoE++ RJ45 با مغناطیسی یکپارچه، پورت 1x1، طراحی سوراخ ورودی جانبی، پشتیبانی 802.3bt، OCL 180µH و نشانگرهای LED نارنجی و سبز/زرد برای کاربردهای اترنت پرقدرت است.
| دسته بندی | مشخصات | جزئیات |
|---|---|---|
| پیکربندی عمومی و مکانیکی | سازنده | شرکت فناوری بین المللی LINK-PP، محدود |
| شماره قطعه | LPJK9093AONL | |
| نوع رابط | جک RJ45 با مغناطیسی یکپارچه | |
| تعداد پورت ها | 1×1 (تک پورت) | |
| هسته در هر پورت | 8 | |
| تعداد موقعیت ها / مخاطبین | 10P8C | |
| سرعت اترنت | 10G Base-T | |
| نوع نصب | از طریق سوراخ (THT) | |
| زاویه نصب PCB | ورودی جانبی (زاویه راست 90 درجه) | |
| جهت گیر | برگه UP | |
| زبانه های EMI سپر | شامل (با برگه ها) | |
| ابعاد (L× W× H) | 32.50 × 16.60 میلیمتر × 13.50 میلیمتر (1.280 × 0.654 اینچ × 0.531 اینچ) | |
| ویژگی های الکتریکی و مغناطیسی (@25 درجه سانتی گراد) | پروتکل برنامه | اترنت (PoE++) |
| نسبت چرخش (RX/TX) | 1CT: 1CT (±2%) | |
| اندوکتانس (OCL) | 180 µH MIN @ 100 kHz، 0.1 Vrms | |
| رتبه بندی PoE | 1.0A MAX @ 57VDC Continuous (سازگار با IEEE 802.3bt) | |
| تست جداسازی هیپوت | 1500 Vrms | |
| از دست دادن درج | -3.0 dB MAX @ 100 kHz؛ -1.0 dB MAX @ 1 ~ 100 مگاهرتز؛ -3.0 dB MAX @ 100 ~ 500 MHz |
|
| ضرر برگشتی | -22 دسی بل MIN @ 1 ~ 100 مگاهرتز؛ -22 + 18.27 × LOG (f/100) دسی بل @ 100 ~ 500 مگاهرتز |
|
| متقاطع | -28 دسی بل MIN @ 1 ~ 100 مگاهرتز؛ -19 دسی بل MIN @ 100 ~ 500 مگاهرتز |
|
| CDMR | -30 دسی بل MIN @ 1 ~ 250 مگاهرتز؛ -22 دسی بل MIN @ 250 ~ 500 مگاهرتز |
|
| مواد و آبکاری | مصالح مسکن | ترموپلاستیک، درجه بندی UL 94V-0 |
| مواد پایه تماس / سپر | آلیاژ مس | |
| آبکاری سپر | نیکل | |
| تماس با آبکاری منطقه جفت گیری | طلایی 6µ" MIN (اختیاری 15µ" / 30µ") | |
| مشخصات LED | LED سمت چپ (دو رنگ) | نارنجی / سبز |
| LED سبز | پایه 20 (+)، پایه 19 (-)، طول موج 565 نانومتر | |
| LED نارنجی | پایه 20 (-)، پایه 19 (+)، طول موج 610 نانومتر | |
| LED سمت راست | زرد | |
| LED زرد | پایه 18 (+)، پایه 17 (-)، طول موج 585 نانومتر | |
| ولتاژ جلو (VF) | 1.8 ولت ~ 2.6 ولت @ 20 میلی آمپر | |
| جریان نشتی معکوس (IR) | 10 μA MAX @ VR = 5V | |
| دستورالعمل های زیست محیطی و لحیم کاری | محدوده دمای عملیاتی | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
| دمای لحیم کاری موجی | 265 درجه سانتیگراد حداکثر برای 5 ثانیه | |
| انطباق با RoHS | مطابق با RoHS (2011/65/EC) | |
| انطباق استاندارد IEEE | IEEE 802.3bt (PoE++) | |
| تشخیص UL | شماره فایل UL E484635 |
LINK-PP LPJK9093AONL یک کانکتور 10G Base-T RJ45 ممتاز و با وضعیت فعال است که برای پاسخگویی به نیازهای شدید شبکه های مدرن پرسرعت و پرقدرت مهندسی شده است. این جک سوراخ 1x1 با داشتن مغناطیسی یکپارچه و قابلیت های قوی PoE++ (IEEE 802.3bt)، جریان پیوسته 1.0 آمپر را با ولتاژ 57VDC به صورت ایمن ارائه می دهد.
LPJK9093AONL که با پیکربندی ورودی جانبی (زاویه سمت راست 90 درجه)، جهت گیری "Latch Up" و زبانه های محافظ EMI یکپارچه طراحی شده است، راه حل نهایی برای LAN-on-Motherboard (LOM)، مودم های SOHO، سوئیچ های سازمانی و تجهیزات نسل بعدی مخابراتی است که نیاز به عملکرد بی عیب و نقصی دارند.
کانکتور LPJK9093AONL PoE++ RJ45ساختار زاویه راست ورودی جانبیاز چیدمان های برد فشرده و یکپارچه سازی کارآمد پنل جلویی پشتیبانی می کند. راچفت کردنجهت گیری درج و نگهداری در محصولات شبکه را ساده می کند، در حالی کهزبانه های محافظ EMIبهبود ایمنی در محیط های الکتریکی پر سر و صدا.
کانکتور LPJK9093AONL PoE++ RJ45 معمولاً در موارد زیر استفاده می شود:
LPJK9093AONL یک رابط 10G Base-T RJ45 با مغناطیسی یکپارچه است که برای برنامه های اترنت PoE++ مانند سوئیچ ها، روترها، نقاط دسترسی و دستگاه های شبکه SOHO طراحی شده است.
بله. از IEEE 802.3bt PoE++ با حداکثر جریان پیوسته 1.0 آمپر در 57 ولت دی سی پشتیبانی می کند.
بله. این برای انتقال اترنت 10G Base-T با سرعت بالا طراحی شده است.
از سبک نصب از طریق سوراخ، ورودی جانبی و زاویه راست استفاده می کند.
بله. این شامل یک LED دو رنگ نارنجی / سبز و یک LED زرد برای نشان دادن وضعیت است.
