جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LS-SM3110-20C
سند: LS-SM3110-20C.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000/10k/25k
قیمت: $ 2.90
جزئیات بسته بندی: T&R
زمان تحویل: در انبار
شرایط پرداخت: TT ، NET30/60/90 روز
قابلیت ارائه: 4kk در ماه
شماره قطعه: |
LS-SM3110-20C |
نوع رابط: |
فرستنده و گیرنده تک حالته 10G |
فاصله: |
≤20 کیلومتر |
فاکتور فرم: |
SFP+ |
نوع: |
تک حالت |
نرخ داده: |
10 گرم |
رابط: |
ال سی دوبلکس |
طول موج: |
1310 نانومتر |
شماره قطعه: |
LS-SM3110-20C |
نوع رابط: |
فرستنده و گیرنده تک حالته 10G |
فاصله: |
≤20 کیلومتر |
فاکتور فرم: |
SFP+ |
نوع: |
تک حالت |
نرخ داده: |
10 گرم |
رابط: |
ال سی دوبلکس |
طول موج: |
1310 نانومتر |

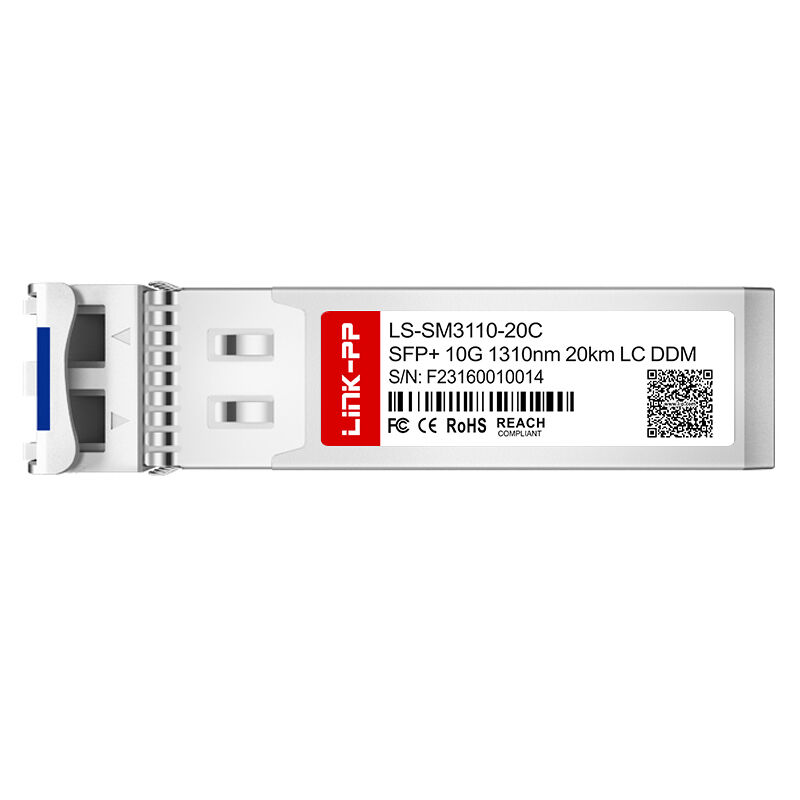

راLINK-PP LS-SM3110-20Cیک دستگاه با کارایی بالا و قابل اتصال گرم استماژول فرستنده و گیرنده نوری 10G SFP+طراحی شده برای انتقال داده های دوردست قابل اعتمادفیبر تک حالته (SMF). در حال فعالیت در aطول موج مرکز 1310 نانومتر، این ماژول از نرخ داده ها پشتیبانی می کند1.0Gbps تا 10.7Gbps، آن را مناسب می کند10GBASE-LRو10GBASE-LWبرنامه های کاربردی
ساخته شده با یکفرستنده لیزری 1310 نانومتری DFBو الفگیرنده فتودیود پینLS-SM3110-20C عملکرد نوری پایدار، بودجه لینک عالی و سازگاری قوی با سیستم های شبکه مدرن ارائه می دهد. با فاصله انتقال تا20 کیلومتربیش از SMF و استانداردظرف LC دوبلکس، این یک انتخاب ایده آل برای شبکه های سازمانی، زیرساخت های مخابراتی، سوئیچ ها، روترها و تجهیزات حمل و نقل نوری است.
این مدل نیز پشتیبانی می کندمانیتورینگ تشخیصی دیجیتال (DDM/DOM)امکان دسترسی بیدرنگ به پارامترهای ماژول کلیدی مانند دما، ولتاژ، جریان بایاس TX و سطوح توان نوری از طریق رابط I2C.
| پارامتر | فرستنده (Tx) – لیزر 1310 نانومتری DFB |
گیرنده (Rx) - PIN Photodiode |
|---|---|---|
| طول موج مرکزی (λc) | 1310 نانومتر معمولی (1270 نانومتر تا 1350 نانومتر) | 1260 نانومتر ~ 1600 نانومتر |
| توان خروجی متوسط | -3 dBm (حداقل) تا +2 dBm (حداکثر) | N/A |
| حساسیت گیرنده | N/A | ≤ -14.4 dBm |
| اضافه بار گیرنده | N/A | 0.5 دسی بل |
| نسبت انقراض (ER) | ≥ 3.5 دسی بل | N/A |
| نسبت سرکوب حالت جانبی (SMSR) | ≥ 30 دسی بل | N/A |
| عرض طیفی (-20dB) | ≤ 1 نانومتر | N/A |
| ادعای LOS | N/A | -30 دسی بل |
| LOS De-Assert | N/A | -15.5 دسی بل متر |
| پارامتر | مشخصات |
|---|---|
| ولتاژ تغذیه (Vcc) | +3.3 ولت اسمی (3.135 ~ 3.465 ولت) |
| حداکثر جریان عرضه (ICC) | 350 میلی آمپر |
| دمای عملیاتی (تجاری) | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
| دمای عملیاتی (گزینه صنعتی) | -40 درجه سانتی گراد تا +85 درجه سانتی گراد (LS-SM3110-20I) |
| دمای ذخیره سازی | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| رطوبت عملیاتی | 5% تا 85% (غیر متراکم) |
| حداکثر ولتاژ مطلق | -0.5V تا +4.5V |
| پارامتر مانیتورینگ | دقت |
|---|---|
| دما | ± 3 درجه سانتیگراد |
| ولتاژ تغذیه (Vcc) | ± 3٪ |
| جریان بایاس لیزر | ± 10% |
| انتقال قدرت نوری (Tx Power) | ± 3 دسی بل |
| دریافت برق نوری (Rx Power) | ± 3 دسی بل |
* اترنت 10GBASE-LR با سرعت 10.3125 گیگابیت بر ثانیه
* اترنت 10GBASE-LW با سرعت 9.953 گیگابیت بر ثانیه
* مرکز داده 10G و سیستم های نوری سازمانی
* مخابرات و شبکه های موبایل LTE
* شبکه های پرسرعت ذخیره سازی (SAN)
به دنبال یک قابل اعتمادماژول فرستنده نوری 10G SFP+ 1310nm 20km Duplex LC DOM SMFبرای پروژه بعدی شما؟ راLINK-PP LS-SM3110-20Cعملکرد، نظارت و سازگاری مورد نیاز برای شبکه های فیبر حرفه ای را ارائه می دهد.
LS-SM3110-20C برای ارتباطات نوری پرسرعت 10G روی فیبر تک حالته، به ویژه در شبکه های سازمانی، مخابراتی و مرکز داده استفاده می شود.
بله. از مانیتورینگ تشخیصی دیجیتال پشتیبانی می کند و امکان خواندن بیدرنگ دما، ولتاژ، جریان بایاس، توان TX و توان RX را فراهم می کند.
LS-SM3110-20C حداکثر تا20 کیلومترتمامفیبر تک حالته (SMF).
بله. به طور معمول برای استفاده می شود10GBASE-LRو10GBASE-LWبرنامه های کاربردی
از a استفاده می کندظرف LC دوبلکس.
