کنتاکتور 5520426-4 RJ45 را کشف کنید، یک پورت Cat3 8P8C با زاویه راست و سوراخ سوراخ با تماس های برنز فسفری طلایی، UL94V-0،و دمای کار -40°C تا +85°C برای انتقال قابل اعتماد سیگنال.

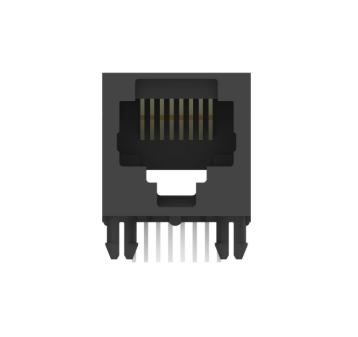

جک 5520426-4 Cat 3 RJ45 یک جک ماژولار تک پورت با کیفیت بالا است که برای یکپارچه سازی قابل اعتماد صفحه مدار چاپی (PCB) طراحی شده است.این موقعیت 8، کانکتور 8 تماس (8P8C) عملکرد دسته 3 (کات 3) را ارائه می دهد و از نرخ داده ها تا.01 Gb / s (10 Mbps) پشتیبانی می کند. دارای یک محفظه PBT شیشه ای پر شده و 50 μin تماس های طلایی،مدل 5520426-4 دوام فوق العاده ای داره، یکپارچگی سیگنال و قابلیت اطمینان جفت گیری برای ارتباطات، شبکه سازی و کاربردهای صنعتی.
| پارامتر | مشخصات |
|---|---|
| شماره بخش | 5520426-4 |
| نوع محصول کانکتور | جک ماژولار RJ45 |
| نوع رابط | RJ45 |
| پیکربندی پورت | بندر واحد (1 × 1) |
| تعداد پست ها | 8 |
| تعداد موقعیت های بارگذاری شده | 8 |
| جهت گیری PCB Mount | زاويه راست |
| پروفایل کانکتور | استاندارد |
| جهت گیری قفل | استاندارد قفل کردن |
| دسته عملکرد | دسته 3 |
| نرخ داده | 0.01 گیگابایت در ثانیه (10 مگابایت در ثانیه) |
| درجه فعلی تماس (حداکثر) | 0.2A / 1.5A |
| محافظت شده | نه |
| استفاده از مدار | سیگنال |
| مواد پایه ای تماس | فوسفور برنز |
| پوشش ناحیه جفت گیری تماس | طلا (Au) ، 1.27 μm (50 μin) |
| پوشش زير تماس | نیکل |
| پوشش ناحیه پایان PCB | قلع |
| روش پایان دادن به PCB | از طریق سوراخ |
| طول پست و دم | 3.8 میلی متر (0.15 اینچ) |
| مواد مسکن | PBT پر از شیشه |
| رنگ محفظه | سیاه |
| خط مرکز (پیچ) | 1.02 میلی متر (0.04 اینچ) |
| محل ورود جفت گیری | ورودی جانبی |
| نوع نصب کانکتور | هیئت مدیره / هیئت مدیره |
| ویژگی نصب پنل | بدون |
| نوع شاخص | هیچ نشانه ای نیست |
| ارتفاع کانکتور | 16.2 میلی متر (0.638 اینچ) |
| ضخامت PCB توصیه شده | 1.57 میلی متر |
| محدوده دمای عملیاتی | -40°C تا +85°C (-40°F تا +185°F) |
| درجه ی قابل اشتعال UL | UL 94V-0 |
| مقدار بسته بندی | ۱۵۲ عدد |
| روش بسته بندی | جعبه و سینی / بسته |
کانکتور برای0.01 گیگابایت در ثانیه (10 مگابایت در ثانیه)درخواست ها و ملاقات هادسته 3 (کات3)الزامات عملکردی که آن را برای 10BASE-T Ethernet و سیستم های ارتباطات صوتی مناسب می کند.
نه شماره 5520426-4جک RJ45 بدون محافظو شامل محافظ EMI یا ویژگی های یکپارچه زمین گیری نیست.
نه، این کانکتور بدون چراغ های LED حالت یا چراغ های نشان دهنده ارائه شده است.
تماس های جفت گیری استفاده می کنند1.27 μm (50 μin) طلا بر روی نیکل زیر، ارائه دوام عالی و مقاومت در برابر خوردگی.
ضخامت PCB توصیه شده1.57 میلی متر، که مطابق با ساخت استاندارد FR-4 است.
