جزئیات محصول
محل منبع: چین
نام تجاری: LINK-PP
گواهی: ISO 9001,ISO 14001,UL,SGS,REACH168
شماره مدل: LPJK7403B97NL
سند: LPJK7403B97NL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50 عدد
قیمت: $0.7-$1.05
جزئیات بسته بندی: T&R
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT، NET30/60/90 روز
قابلیت ارائه: 5 کیلوگرم در ماه
P/N: |
LPJK7403B97NL |
تعداد بنادر: |
1x1 |
چفت کردن: |
بالا |
نرخ داده: |
1000BASE-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
بدون |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
P/N: |
LPJK7403B97NL |
تعداد بنادر: |
1x1 |
چفت کردن: |
بالا |
نرخ داده: |
1000BASE-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
بدون |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |

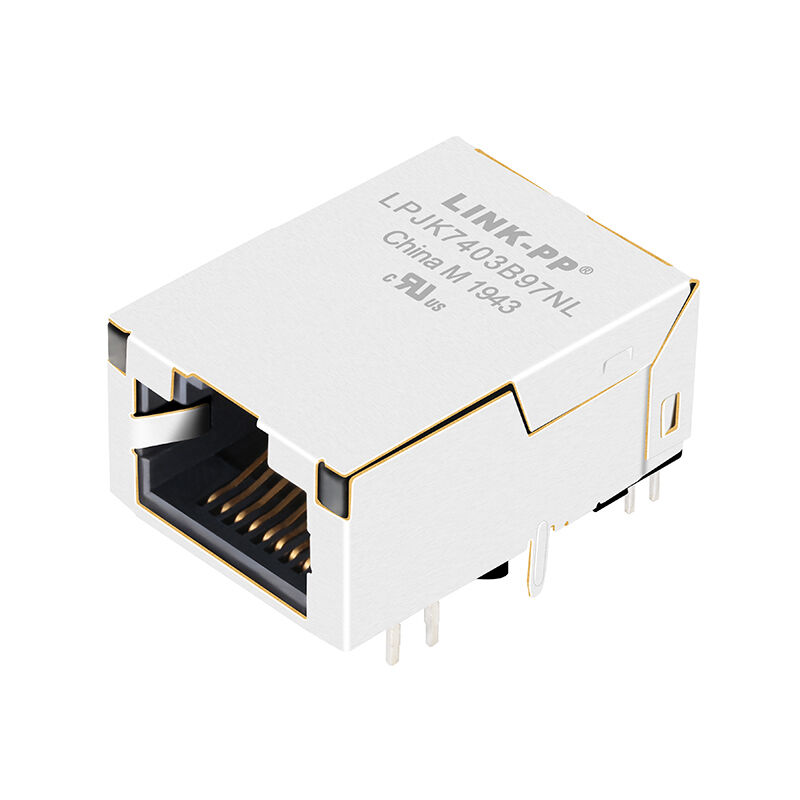

LINK-PP LPJK7403B97NL یک کانکتور Magjack Gigabit RJ45 تک پورت (1x1) با کیفیت بالا است که برای برنامه های شبکه 1000Base-TX طراحی شده است.کانکتور سوراخ از طریق اطمینان از یکپارچگی سیگنال برتر و سرکوب EMI برای محیط های اترنت با سرعت بالاساخته شده برای تحمل دمای کار صنعتی از -40 تا +85 درجه سانتیگراد و مجهز به شاخص های LED سفارشی، LPJK7403B97NL انتخاب قابل اعتماد برای سخت افزار شبکه است،مخابرات، و طرح های اتوماسیون صنعتی.
درLPJK7403B97NLیک دستگاه با کارایی بالا است1×1 گیگابیت اترنت RJ45 MagJackبرایبرنامه های شبکه ای 1000Base-TXبا مغناطیس های یکپارچه، عایق 1500Vrms، شاخص های LED دو رنگی و دمای کار صنعتی از-40°C تا +85°C، این کانکتور یک راه حل قابل اعتماد و صرفه جویی در فضا برای تجهیزات مدرن اترنت فراهم می کند.
تولید شده توسطLINK-PP، LPJK7403B97NL باالزامات IEEE 802.3، که آن را مناسب برای دستگاه های شبکه ای می کند که عملکرد EMI قوی، یکپارچگی سیگنال و قابلیت اطمینان طولانی مدت را تقاضا می کنند.
-سرعت گيگابيت:برای برنامه های Ethernet 1000Base-TX بهینه شده است.
-مغناطیس یکپارچه:حداقل OCL 350uH با انحراف 8mA انتقال داده های قوی را تضمین می کند.
-دوام در دمای شدید:عملکرد قابل اطمینان در محیط های خشن (-40 تا + 85 درجه سانتیگراد)
-محافظ با کیفیت بالا:SUS 304-1 / 2H محافظ با نیکل پوشش برای حفاظت EMI عالی.
-انطباق جهانی:IEEE 802.3 سازگار، UL گواهینامه (E484635) ، و RoHS سازگار.
| پارامتر | مشخصات |
|---|---|
| شماره بخش | LPJK7403B97NL |
| تولید کننده | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| نوع کانکتور | RJ45 MagJack (12P8C، اترنت) |
| سرعت | 1000Base-TX (گیگابیت اترنت) |
| تعداد بنادر | 1×1 پورت |
| نوع نصب | از طریق سوراخ |
| جهت گیری | 90° زاویه راست (دخول جانبی) |
| جهت گیری قفل | بغلش کن |
| عملکرد PoE | غیر PoE |
| تب های محافظ EMI | بدون |
| LED سمت چپ | زرد / سبز (پین 15, 16, 17) |
| لامپ LED راست | سبز (پین ها 13 و 14) |
| طول بسته | 0.953 اینچ / 24.20 میلی متر |
| عرض بسته | 0.701 اینچ / 17.80 میلی متر |
| ارتفاع بسته | 0.445 اینچ / 11.30 میلی متر |
| پارامتر | مشخصات |
|---|---|
| حالت آزمایش | 25°C |
| نسبت چرخش (± 2٪) | 1CT:1CT |
| OCL (حسابی مدار باز) | 350μH Min @ 100kHz، 100mVrms، 8mA DC Bias (0°C تا 70°C) |
| از دست دادن ورودی (0.5~100MHz) | -0.8 ديسيبل حداکثر |
| از دست دادن ورودی (100-125 مگاهرتز) | -1.2دبي حداکثر |
| از دست دادن بازگشت (0.5 ≈ 40 مگاهرتز) | -18دبلمين |
| ضایعات بازگشت (50 ‰ 100MHz) | -[12-20LOG ((f/80MHz) ] دبی دقیقه |
| صداهای متقابل (Crosstalk) (۰.۵.۴۰ مگاهرتز) | -35دبلمين |
| صداهای متقابل (Crosstalk) (۴۰/۱۰۰ مگاهرتز) | -[33-20LOG ((f/50MHz) ] دبیل دقیقه |
| نسبت رد حالت مشترک (CMRR) | -30dB دقیقه (0.5 ‰ 100MHz) |
| ولتاژ عایق | 1500Vrms (PHY از طرف به طرف خط) |
| دمای کار | -40°C تا +85°C |
| پارامتر | مشخصات |
|---|---|
| انطباق با استانداردها | با مشخصات IEEE 802.3 مطابقت دارد |
| مواد مسکن | PBT ترموپلاستیک، UL94V-0 |
| مواد تماس | آلیاژ مس با کیفیت بالا |
| مواد سپر | SUS 304-1/2H، ضخامت: 0.2mm |
| پوشش محافظ | نیکل |
| پوشش تماس | طلا، حداقل 6μmin در ناحیه تماس |
| دمای جوش موج | 250 درجه سلسیوس برای 5 ثانیه |
طراحی شده برای پشتیبانی از طیف گسترده ای از برنامه های شبکه ی با سرعت بالا، از جمله:
LPJK7403B97NL یکاتصال دهنده RJ45 MagJack یکپارچهکه یک رابط استاندارد RJ45 را با قطعات ترانسفورماتور LAN داخلی ترکیب می کند.نیاز به فضای PCB کاهش می یابد در حالی که عملکرد سیگنال عالی و عایق الکتریکی را حفظ می کند.
در مقایسه با راه حل های متفرقه ترانسفورماتور اترنت، یکاتصال 1000Base-TX RJ45 با مغناطیسطراحی صفحه را ساده می کند، چرخه های توسعه را کوتاه می کند و قابلیت اطمینان کلی سیستم را بهبود می بخشد.
