جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LPJK7403B98NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 10/100/25 هزار
قیمت: $0.5-$1.1
جزئیات بسته بندی: T&R
زمان تحویل: 3-5 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union
قابلیت ارائه: 5 کیلوگرم در ماه
شماره قطعه: |
LPJK7403B98NL |
تعداد بنادر: |
1x1 |
چفت کردن: |
بالا |
نرخ داده: |
1000BASE-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
بدون |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
شماره قطعه: |
LPJK7403B98NL |
تعداد بنادر: |
1x1 |
چفت کردن: |
بالا |
نرخ داده: |
1000BASE-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
بدون |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |

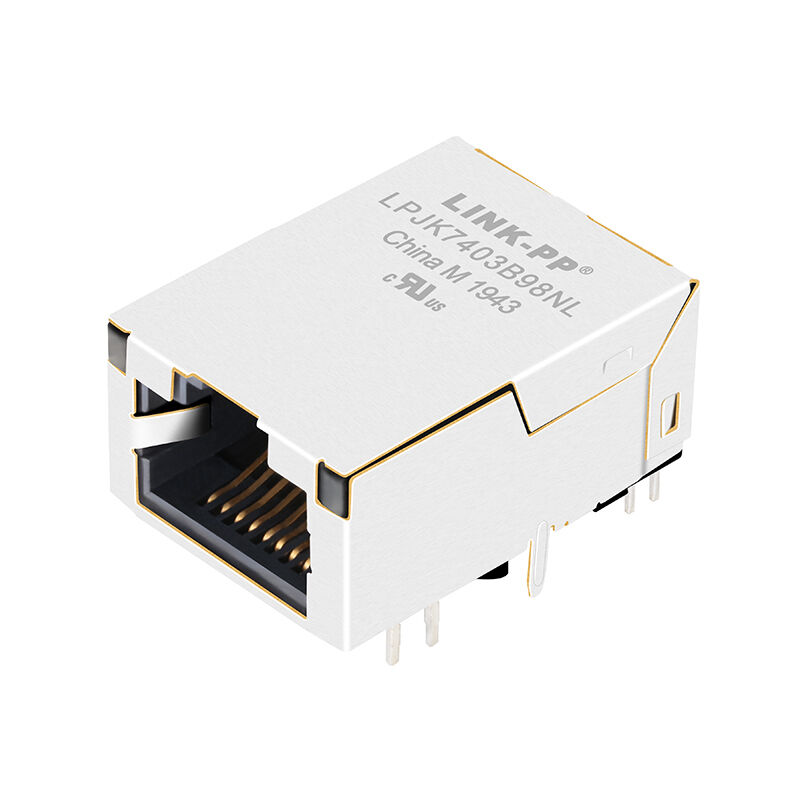

LINK-PP LPJK7403B98NL RJ45 MagJack کم مشخصات با مغناطیسی یکپارچه. پشتیبانی از اترنت 10/100/1000Base-T، ایزوله 1500Vrms، نمایه 11.30 میلی متری، LED های دوگانه و انطباق با IEEE 802.3.
LINK-PP LPJK7403B98NL یک 10/100/1000 Base-T Gigabit RJ45 Magjack بسیار قابل اعتماد و کم مشخصات است که برای بردهای مدار چاپی با محدودیت فضا (PCB) مهندسی شده است. با ارتفاع بالای PCB فقط 11.30 میلی متر، این کانکتور 8P8C دارای جهت گیری زبانه به بالا و مغناطیسی یکپارچه پیشرفته برای سرکوب EMI و یکپارچگی سیگنال برتر است. LPJK7403B98NL که مجهز به نشانگرهای LED قابل تنظیم (نارنجی/سبز و زرد) است و برای عملکرد بی عیب و نقص در محیط های صنعتی شدید (40- تا 85+ درجه سانتیگراد) طراحی شده است، رابط شبکه ای ایده آل برای مخابرات مدرن، اتوماسیون صنعتی و تجهیزات شبکه سازمانی است.
| پارامتر | مشخصات |
|---|---|
| شماره قطعه | LPJK7403B98NL |
| نوع محصول | کم مشخصات RJ45 MagJack |
| رابط رابط | 8P8C (RJ45) |
| استاندارد اترنت | 10/100/1000Base-T |
| پیکربندی پورت | 1×1 |
| نوع نصب | از طریق سوراخ |
| جهت گیری | زاویه راست (90 درجه) |
| موقعیت قفل | Tab Up |
| ارتفاع بالاتر از PCB | 11.30 میلی متر |
| ارتفاع کلی | 11.60 میلی متر |
| عرض | 17.80 میلی متر |
| طول | 24.20 میلی متر |
LPJK7403B98NL برای ارائه انتقال اترنت گیگابیت پایدار در حالی که مشخصات الکتریکی IEEE را برآورده می کند، طراحی شده است.
| پارامتر | مشخصات |
|---|---|
| نسبت چرخش | 1CT:1CT (±2%) |
| OCL | 350μH حداقل @100kHz، 100mVrms، 8mA DC Bias |
| ولتاژ جداسازی | 1500 Vrms |
| CMRR | 30 دسی بل دقیقه (0.5–100 مگاهرتز) |
| دمای عملیاتی | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| فرکانس | حداکثر |
|---|---|
| 0.5-100 مگاهرتز | -0.8dB |
| 100-125 مگاهرتز | -1.2dB |
| فرکانس | حداقل |
|---|---|
| 0.5-40 مگاهرتز | -18 دسی بل |
| 50-100 مگاهرتز | -[12-20LOG(f/80MHz)] دسی بل |
| فرکانس | حداقل |
|---|---|
| 0.5-40 مگاهرتز | -35 دسی بل |
| 40-100 مگاهرتز | -[33-20LOG(f/50MHz)] دسی بل |
این ویژگی های الکتریکی بهینه شده انتقال داده قابل اعتماد، کاهش بازتاب سیگنال و عملکرد برتر EMI را برای شبکه های اترنت با سرعت بالا تضمین می کند.
طراحی شده برای دوام طولانی مدت در تجهیزات شبکه صنعتی و تجاری.
| پارامتر | مشخصات |
|---|---|
| استانداردها | IEEE 802.3 |
| مصالح مسکن | ترموپلاستیک PBT، UL94V-0 |
| مواد تماس | آلیاژ مس |
| مواد سپر | SUS304-1/2H، ضخامت 0.2 میلی متر |
| پایان سپر | آبکاری نیکل |
| تماس با آبکاری | طلا، حداقل 6μin |
| دمای لحیم کاری موجی | 250 درجه سانتیگراد به مدت 5 ثانیه |
مواد با کیفیت بالا لحیم کاری عالی، مقاومت در برابر خوردگی و دوام مکانیکی را در طول چرخه عمر محصول تضمین می کنند.
ادغام مغناطیسی اترنت مستقیماً در کانکتور RJ45 چندین مزیت مهندسی را به همراه دارد:
این مزایا LPJK7403B98NL را به گزینه ای عالی برای سخت افزار اترنت فشرده و با کارایی بالا تبدیل می کند.
LPJK7403B98NL با استانداردهای بین المللی کیفیت و محیط زیست مطابقت دارد.
| گواهینامه | وضعیت |
|---|---|
| IEEE 802.3 | سازگار |
| گواهینامه UL | شماره پرونده E484635 |
| RoHS | مطابق (2011/65/EU) |
| درجه اشتعال پذیری | UL94V-0 |
