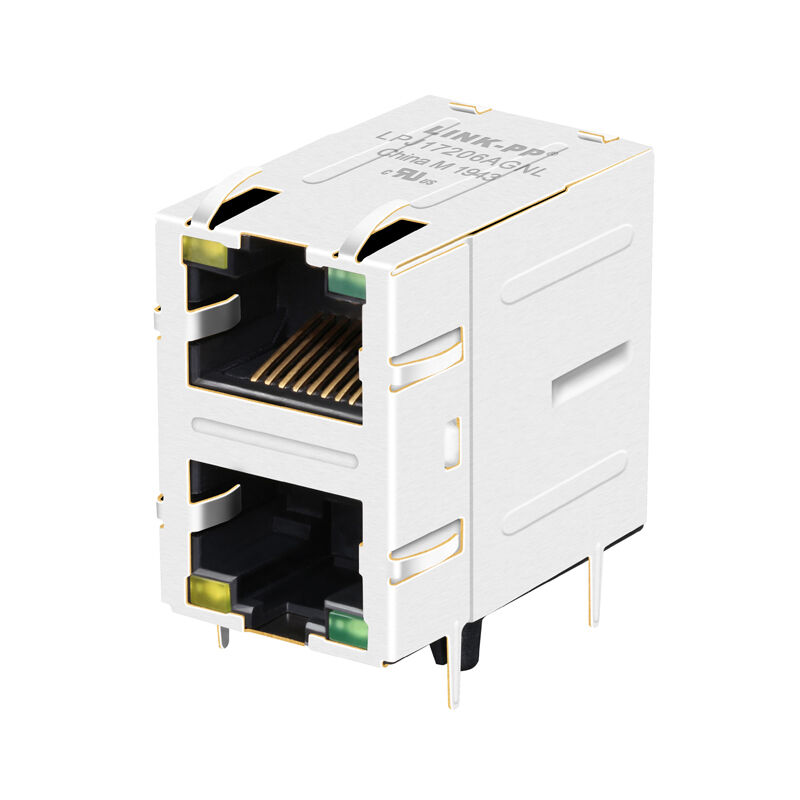

LPJ17206AGNL 2x1 Stacked RJ45 Magjack 10/100Base-T با زبانه های EMI

LINK-PP LPJ17206AGNL 2x1 پورت انباشته کانکتور RJ45. دارای مغناطیسی یکپارچه 10/100 Base-T، انگشتان فنری EMI، نشانگرهای LED و دمای عملیاتی صنعتی (-40℃ تا +85 درجه سانتیگراد) برای شبکه قابل اعتماد.

ویژگی های کلیدی LPJ17206AGNL Stacked RJ45 Magjack:

LINK-PP LPJ17206AGNL یک کانکتور RJ45 Magjack 2x1 (انباشته) با کارایی بالا است که برای برنامه های قابل اعتماد 10/100 Base-T اترنت مهندسی شده است. این کانکتور سوراخ دو پورت که برای به حداکثر رساندن املاک و مستغلات PCB طراحی شده است، دارای مغناطیسی یکپارچه، انگشتان فنری EMI داخلی برای سرکوب نویز عالی، و نشانگرهای LED زرد/سبز بسیار قابل مشاهده است. LPJ17206AGNL که برای مقاومت در برابر دمای عملیات صنعتی از -40 تا +85 درجه سانتیگراد ساخته شده است، یک رابط شبکه ای قوی و کم مصرف برای مودم های SOHO، سوئیچ ها، هاب ها و طرح های LAN-on-Motherboard (LOM) فراهم می کند.

• پشتیبانی می کنداترنت سریع 10/100Base-T
• 2×1 انباشته RJ45پیکربندی پورت
• مغناطیسی اترنت یکپارچه (MagJack)
• ساخته شده درانگشتان فنری EMIبرای بهبود عملکرد EMC
• دو نشانگر LED یکپارچه
• نصب از طریق سوراخ (THT).
• طراحی ورودی جانبی با زاویه راست (90 درجه).
• لچ از هر دو پشتیبانی می کندبالا و پایینجهت گیری ها
• ولتاژ جداسازی 1500Vrms
• دمای عملیاتی صنعتی:-40 درجه سانتی گراد تا +85 درجه سانتی گراد
• سازگار با IEEE 802.3
• سازگار با RoHS
• دارای گواهینامه UL (شماره فایل E484635)

مشخصات RJ45 2x1:

برگه داده کانکتور 2x1 RJ45:

مشخصات الکتریکی (@ 25℃)

مشخصات مکانیکی و مواد

1. مواد مسکن:ترموپلاستیک مشکی PBT + 30% الیاف شیشه (GF)، رتبه اشتعال پذیری UL94V-0
2. مواد تماس:فسفر برنز C5210R-EH (ضخامت 0.35 میلی متر)
3. آبکاری تماس:طلا حداقل 6 میکرو اینچ (6μ") در ناحیه تماس
4. مواد پین:برنج C2680R-H (ضخامت 0.35 میلی متر)
5. جنس سپر:فولاد ضد زنگ SUS 304-1/2H، ضخامت 0.2 میلی متر
6. دمای لحیم کاری موجی:250 درجه سانتیگراد به مدت 5 ثانیه

چرا راه حل های LINK-PP RJ45 MagJack را انتخاب کنید؟

LINK-PP یک تولید کننده حرفه ای است که در محصولات اتصال اترنت، از جمله کانکتورهای RJ45 MagJack، ترانسفورماتورهای LAN و اجزای شبکه پرسرعت تخصص دارد.

LPJ17206AGNL ارائه می دهد:

• طراحی 2x1 صرفه جویی در فضا:پیکربندی دو پورت انباشته، تراکم پورت را روی PCB به حداکثر می‌رساند.
• محافظ EMI پیشرفته:مجهز به انگشتان فنری EMI روی سپر برای اطمینان از سرکوب تداخل الکترومغناطیسی برتر.
• قابلیت اطمینان درجه صنعتی:دامنه دمای عملیاتی گسترده از -40 تا +85 درجه سانتیگراد عملکرد پایدار را در محیط های سخت تضمین می کند.
• یکپارچگی سیگنال بهینه شده:مغناطیسی یکپارچه 10/100Base-T با حداقل OCL 350uH (در بایاس 8 میلی آمپر DC) از از دست دادن داده و گفتگوی متقابل جلوگیری می کند.
• انطباق جهانی:به طور کامل با مشخصات IEEE 802.3، گواهی UL (E484635) و سازگار با RoHS (2011/65/EU) مطابقت دارد.

چه در حال توسعه تجهیزات شبکه صنعتی، سیستم های تعبیه شده، روترها یا سوئیچ های اترنت،کانکتور LPJ17206AGNL 2×1 RJ45 با مغناطیسی مجتمع 10/100Base-Tیک راه حل رابط شبکه قابل اعتماد، فشرده و مقرون به صرفه برای برنامه های اترنت حرفه ای ارائه می دهد.
