جزئیات محصول
محل منبع: گوانگدونگ، هویژو
نام تجاری: LINK-PP
گواهی: ISO 9001,ISO 14001,UL,SGS,REACH168
شماره مدل: LPJD0011DNL
سند: LPJD0011DNL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000/60K
قیمت: $0.58
جزئیات بسته بندی: 50 عدد / سینی، 1000 عدد / کارتن
زمان تحویل: کشتی ها در طی 3 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، وسترن یونیون
قابلیت ارائه: 5 کیلوگرم در ماه
MPN: |
LPJD0011DNL |
تعداد بنادر: |
1x1 |
چفت کردن: |
بالا |
نرخ داده: |
100Base-T |
PoE: |
نه |
گزینه LED: |
بدون |
زبانه های EMl: |
بدون |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |
MPN: |
LPJD0011DNL |
تعداد بنادر: |
1x1 |
چفت کردن: |
بالا |
نرخ داده: |
100Base-T |
PoE: |
نه |
گزینه LED: |
بدون |
زبانه های EMl: |
بدون |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |

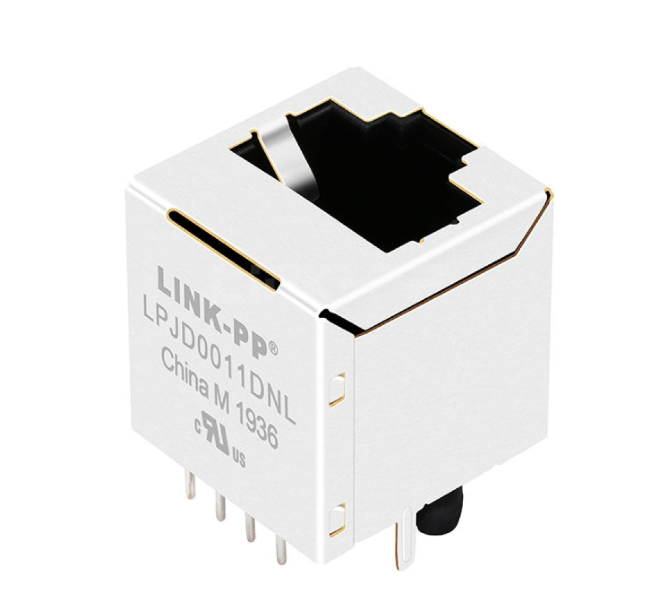

لینک-پیپی LPJD0011DNL یک ماگجک RJ45 عمودی (ورودی بالا ۱۸۰ درجه) بسیار قابل اعتماد استکه برای کاربردهای ۱۰/۱۰۰ بیس-تی فست اترنت طراحی شده است. با ادغام مدارهای مغناطیسی ایزوله و چوکهای حالت مشترک مستقیماً در یک محفظه عمودی، این کانکتور ردپای PCB را به حداقل میرساند و مسیریابی کابل را در طرحهای محفظه تنگ یا پشتهای بهینه میکند.LPJD0011DNL که در محدوده دمای تجاری ۰ تا ۷۰ درجه سانتیگراد کار میکند، کاملاً با استانداردهای IEEE ۸۰۲.۳ مطابقت دارد. این دستگاه دارای یک مدار خاتمهدهنده قوی باب اسمیت برای سرکوب EMI است و کاملاً بدون LED است، که آن را به یک راهحل مقرونبهصرفه و صرفهجویی در فضا برای مودمهای SOHO، سوئیچها و برنامههای کاربردی LAN-on-Motherboard (LOM) تبدیل میکند.
مشخصات فنی ماگجک RJ45 عمودی LPJD0011DNL
| مشخصات | سازنده / برند |
| LINK-PP | شماره قطعه (MPN) |
| LPJD0011DNL | نوع محصول |
| کانکتور RJ45 عمودی با مدارهای مغناطیسی (Magjack) | سرعت شبکه |
| ۱۰/۱۰۰ بیس-تی (فست اترنت) | زاویه / سبک نصب |
| عمودی ۱۸۰ درجه (ورودی بالا) / سوراخکاری (THT) | پورتها و کنتاکتها |
| ۱x۱ پورت / ۸P۸C | گزینه LED |
| بدون LED | ابعاد (عرض × طول × ارتفاع) |
| ۱۶.۰۰ میلیمتر × ۱۶.۷۰ میلیمتر × ۱۶.۹۰ میلیمتر | دمای عملیاتی |
| ۰ درجه سانتیگراد تا +۷۰ درجه سانتیگراد | ۲. مشخصات الکتریکی و مغناطیسی (@ ۲۵ درجه سانتیگراد) |
| مقدار | نسبت دور (TX / RX) |
| ۱CT : ۱CT / ۱CT : ۱CT | اندوکتانس (OCL) |
| حداقل ۳۵۰ میکروهری (@ ۱۰۰ کیلوهرتز، ۰.۱ ولت، ۸ میلیآمپر بایاس DC) | HiPot (ولتاژ ایزولاسیون) |
| ۱۵۰۰ ولت RMS | افت درج |
| حداکثر ۱.۰- دسیبل (۰.۳ ~ ۱۰۰ مگاهرتز) | افت بازگشت (حداقل) |
| -۱۸ دسیبل (۱~۳۰ مگاهرتز) | -۱۶ دسیبل (۴۰ مگاهرتز) | -۱۲ دسیبل (۵۰ مگاهرتز) | -۱۰ دسیبل (۶۰ مگاهرتز) | کراستاک و CMR (حداقل) |
| -۳۰ دسیبل @ ۱۰۰ مگاهرتز (کراستاک) | -۲۰ دسیبل @ ۱۰۰ مگاهرتز (CMR) | دیتاشیت کانکتور RJ45 عمودی LPJD0011DNL - مکانیکی / شماتیک |
۲. سرکوب پیشرفته EMI (مدار خاتمهدهنده باب اسمیت)
۳. تولید با قابلیت اطمینان بالا
تجهیزات SOHO:
مودمهای ADSL/VDSL، روترهای خانگی.شبکه:
هابها و سوئیچهای فست اترنت.محاسبات:
LAN-on-Motherboard (LOM) و بردهای PC جاسازی شده.سوالات متداول
س: آیا این کانکتور RJ45 از PoE پشتیبانی میکند؟
س: محدوده دمای عملیاتی چیست؟
س: آیا دارای LED داخلی است؟
س: پروفیل لحیمکاری توصیه شده چیست؟
