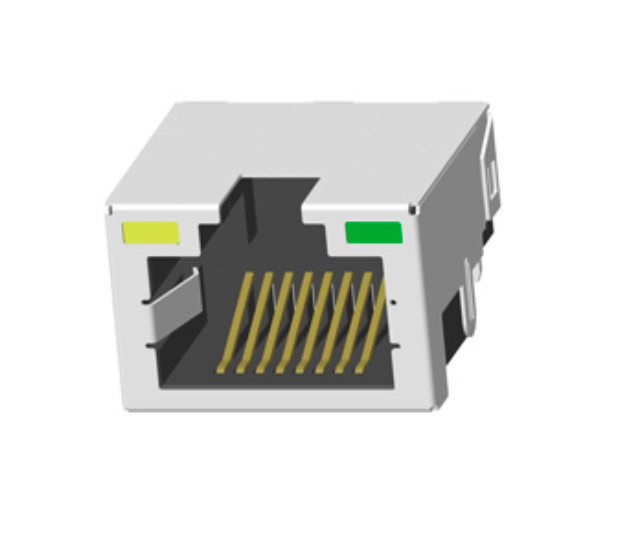

KRJ-CB4.2YGZNL جک ماژولار RJ45 محافظ (Tab-Up، DIP، با LED)

KRJ-CB4.2YGZNL یک جک ماژولار RJ45 تک پورت (1x1) بسیار قابل اعتماد است. برای شبکه های محلی استاندارد (LAN) و رابط های ارتباطی داده طراحی شده است.این کانکتور دارای یک جهت گیری کلاه Tab-Up و یک سبک نصب سنتی DIP (Through-Hole) است.

مهمتر از همه، این یک کانکتور غیر مغناطیسی RJ45 (بدون ترانسفورماتور داخلی) است،این باعث می شود که این انتخاب مناسب برای معماری های سخت افزاری باشد که در آن مغناطیس های اترنت در حال حاضر در تراشه PHY یکپارچه شده اند یا به صورت محرمانه بر روی PCB قرار دارند.در یک محافظ فلزی EMI قوی و مجهز به LEDهای زرد و سبز یکپارچه ، KRJ-CB4.2YGZNL به طراحان PCB یک راهکار مقرون به صرفه ، صرفه جویی در فضا ،و رابط فیزیکی بسیار قابل تنظیم برای سخت افزار شبکه.

ویژگی های اصلی جک ماژولار KRJ-CB4.2YGZNL RJ45

1دوام بسیار قابل تنظیم (پلاکت طلا)

بر خلاف کانکتورهای استاندارد، KRJ-CB4.2YGZNL گزینه های پوشش منطقه ای اتصال بسیار انعطاف پذیر را ارائه می دهد.خریداران می توانند ضخامت طلا را از Gold Flash (G/F) برای دستگاه های مصرفی حساس به هزینه مشخص کنند، تا 50μ " طلا برای ارتعاش بالا، محیط های صنعتی با چرخه ی جفت گیری بالا.

2محافظت EMI عالی

این کانکتور به طور کامل در یک محافظ فلزی با برگه های EMI زمین بندی شده است. این طراحی قفس فارادی به طور موثر مزاحمت الکترومغناطیسی (EMI) را جذب و زمین می کند،اطمینان از یکپارچگی سیگنال تمیز و کمک به محصول نهایی شما در گذراندن گواهینامه های سختگیرانه FCC / CE EMC.

3تضمین کیفیت سختگیرانه

DGKYD اطمینان از حداکثر قابلیت اطمینان را با آزمایش عملکرد الکتریکی 200٪ (از جمله آزمایش های سختگیرانه مدار باز / کوتاه) قبل از ارسال KRJ-CB4.2YGZNL تضمین می کند.کاملا مطابق با IEEE 802 است..3 استانداردهای مکانیکی و کاملا مطابق با RoHS و REACH است.

4. درجه حرارت انعطاف پذیر

در هر دو درجه حرارت تجاری استاندارد (0 °C ~ 85 °C) و انواع صنعتی با دمای وسیع (-40 °C ~ 85 °C) در دسترس است.این جک RJ45 می تواند در همه چیز از روترهای اداری تا دروازه های IoT در فضای باز مستقر شود.

مشخصات فنی

1پارامترهای عمومی و مکانیکی

2مشخصات مواد و الکتریکی

3دستورالعمل های محیط زیست و جوش

ورق اطلاعات KRJ-CB4.2YGZNL RJ45

برنامه های کاربردی هدف

از آنجا که دارای مغناطیس داخلی نیست ، KRJ-CB4.2YGZNL بسیار انعطاف پذیر است و معمولاً با ترانسفورماتورهای عایق خارجی یا PHY های مدرن با مغناطیس داخلی جفت می شود.کاربرد های ایده آل عبارتند از::

• دستگاه های شبکه:روترهای مصرف کننده، سوئیچ های غیر مدیریت شده، و هاب های اترنت.
• IoT صنعتی:کنورترهای سریال به اترنت، پنل های کنترل PLC، و مترهای هوشمند.
• الکترونیک مصرفی:مادربرد های تلویزیون هوشمند، جعبه های ضبط بالا (STB) و مادربرد های کامپیوتر.
• سیستم های امنیتی:هاب های NVR/DVR و ایستگاه های پایه دوربین های IP.

دستورالعمل های طراحی مهندسی

برای طراحان PCB که KRJ-CB4.2YGZNL را ادغام می کنند:

1. الزامات مغناطیسی:اطمینان حاصل کنید که طرح شما شامل ترانسفورماتورهای جدا از ایترنت (مغناطیسی) بین تراشه PHY و این کانکتور است، زیرا شامل کویل های داخلی نیست.
2. برش پنل (Tab-Up):طراحی محفظه دستگاه برای پذیرش مکانیسم قفل کردن Tab-Up (کلیپ پلاستیکی کابل به سمت بالا خواهد بود).
3. EMI Grounding:تابلوهای EMI محافظ را مستقیماً به زمین شاسی (زمین) با استفاده از رد های مس ضخیم و کم مقاومت برای به حداکثر رساندن اثربخشی محافظ هدایت کنید.
4. مقاومت های LED:لامپ های LED زرد و سبز یکپارچه نیاز به مقاومت های محدودی جریان خارجی مناسب در PCB دارند، متناسب با ولتاژ محرک سیستم شما.

پرسش های مکرر

س: آیا KRJ-CB4.2YGZNL دارای مغناطیس داخلی است؟

پاسخ: نه، این یک کانکتور RJ45 غیر مغناطیسی است. شما باید از ترانسفورماتورهای مغناطیسی جداگانه در PCB خود برای دستیابی به عایق الکتریکی استفاده کنید.

سوال: نصب "DIP" برای یک کانکتور RJ45 به چه معناست؟

A: DIP (Duple In-line Package) در این زمینه به تکنولوژی Through-Hole (THT) اشاره دارد.پین های کانکتور طراحی شده اند برای وارد شدن به سوراخ های سوراخ شده از طریق PCB و موج در طرف مقابل.

سوال: آیا این کانکتور برای محیط های صنعتی مناسب است؟

A: بله، می توان آن را با محدوده دمای عملیاتی صنعتی از -40 °C تا +85 °C و پوشش طلا ضخیم تر (تا 50μ ") برای محیط های خشن سفارش داد.

سوال: رنگ های LED یکپارچه چیست؟

A: کانکتور دارای LEDهای زرد و سبز یکپارچه است که استاندارد برای نشان دادن وضعیت پیوند شبکه و فعالیت داده است.

س: آیا این کانکتور می تواند با استفاده از جوش مجدد پردازش شود؟

A: نسخه استاندارد برای جوش موج بهینه شده است. با این حال، یک نسخه پلاستیکی با دمای بالا سازگار با جوش مجدد به صورت گزینه ای در دسترس است.
