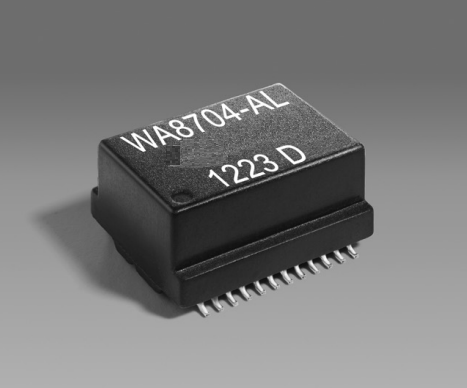

ترانسفورماتور مسیر سیگنال WA8704-ALD 1500Vrms PoE (150W، IEEE 802.3bt، گیگابیت)

برای مهندسان سخت افزاری که WA8704-ALD را در طرح PCB ادغام می کنند:

1. مدیریت حرارتی:توجه داشته باشید که استفاده از 1.5 A جریان ثابت به هر شیر مرکزی طرف کابل منجر به افزایش دمای تقریباً 15 °C (از محیط 25 °C) می شود.اطمینان از ریختن مس مناسب و راه های حرارتی در طراحی PCB خود را به تبعید گرمابه خصوص اگر در نزدیکی حد بالای 85 درجه سانتیگراد کار می کنند.
2. جوشاندن مجدد:پایان های بسیار با دوام می توانند حداکثر سه چرخه 40 ثانیه ای را در + 260 °C تحمل کنند.باید اجازه داده شود تا قطعات بین چرخه ها به طور کامل به دمای اتاق خنک شوند تا از استرس داخلی جلوگیری شود..
3. بسته بندی برای SMT:قطعات در فرمت نوار و رول عرضه می شوند (۲۵۰ قطعه در هر رول ۱۳ اینچی). نوار پلاستیکی عرض آن ۳۲٫۴ میلی متر با فاصله جیبی ۲۴ میلی متر است که برای ماشین های خودکار بلند سرعت بهینه شده است.

خلاصه ی محصول

WA8704-ALD یک ترانسفورماتور مسیر سیگنال PoE (Power over Ethernet) با عملکرد بالا است. به طور خاص برای برآورده کردن و فراتر رفتن از خواسته های سختگیرانه IEEE 802 طراحی شده است.استاندارد PoE 3bt با قدرت بالا، این ترانسفورماتور سطح نصب شده (SMD) برای نسل بعدی برنامه های Gigabit Ethernet (Gbit) طراحی شده است.

WA8704-ALD قادر به مدیریت یک مسیر سیگنال عظیم 150 وات 4 جفت با 1.5 A در هر نل مرکزی است و بدون از بین بردن یکپارچگی سیگنال، تحویل قدرت بی سابقه ای را ارائه می دهد.به طور قابل توجهی از الزامات از دست دادن بازگشت برای گیگابیت اترنت فراتر می رود.، تضمین انتقال داده های بی نقص در کنار قدرت قدرت بالا. با یک محدوده دمای عملیاتی صنعتی از 40 ° C تا + 85 ° C و یک عایق 1500 Vrms قوی،این ترانسفورماتور انتخاب قطعی برای مهندسان طراحی سوئیچ های PoE با قدرت بالا است، دوربین های پیشرفته PTZ، سلول های کوچک 5G و شبکه های روشنایی هوشمند PoE.

ویژگی های کلیدی

1. مدیریت انرژی نسل بعدی (IEEE 802.3bt)

WA8704-ALD که برای سخت ترین برنامه های PoE++ طراحی شده است، از معماری قدرت ۴ جفت ۱۵۰ وات پشتیبانی می کند.5 یک جریان ثابت در هر شیر مرکزی طرف کابل با بهره وری حرارتی استثنایی (که فقط باعث افزایش دمای 15 ° C از یک پایه محیطی 25 ° C می شود).

2. صداقت سیگنال گیگابیت بی نقص

اين ترانسفورماتور با دقت روي يک هسته فريت درجه بالا تا از الزامات ضايعات برگشت گيجابيت ايترنت متجاوز بشهبه حداقل رساندن crosstalk و به حداکثر رساندن Differential به حالت مشترک رد.

3. جداسازی و ساخت و ساز با اطمینان بالا

ایمنی و دوام در سخت افزار B2B بسیار مهم است. WA8704-ALD 1500 Vrms isolation winding-to-winding (برای یک دقیقه) را فراهم می کند.دارای درجه MSL 1 (سطح حساسیت به رطوبت) است، به این معنی که دارای یک عمر کف نامحدود (< 30 ° C / 85٪ RH) است و نیاز به پخت قبل از جوش مجدد ندارد.

مشخصات فنی

1پارامترهای برق و عملکرد

2مشخصات مکانیکی و مواد

3. درجه بندی محیط زیست و جوش

ورق داده ترانسفورماتور POE WA8704-ALD

برنامه های کاربردی هدف

WA8704-ALD یک قطعه غیرفعال ضروری برای تجهیزات منبع برق (PSE) و دستگاه های قدرت (PD) است که نیاز به مطابقت IEEE 802.3bt دارد:

• زیرساخت شبکه:سوئیچ های PoE++ با قدرت بالا، midspans و injector ها
• ارتباطات:سلول های کوچک 5G و نقاط دسترسی Wi-Fi 6/6E در فضای باز.
• ساختمان هوشمند و امنیت:دوربین های IP Pan-Tilt-Zoom (PTZ) ، سیستم های روشنایی هوشمند LED (روشنایی PoE) و پانل های کنترل دسترسی.
• IoT صنعتی:کامپیوترهای صنعتی و هاب های حسگر از راه دور که نیاز به یک کابل برق و داده های با سرعت بالا دارند.

پرسش های مکرر

سوال: حداکثر قدرت استفاده از ترانسفورماتور WA8704-ALD چیست؟

A: WA8704-ALD طراحی شده است تا مسیر سیگنال 150 W 4-pair را با حداکثر 1.5 A جریان DC در هر شیر مرکزی اداره کند، که آن را کاملا مناسب برای برنامه های IEEE 802.3bt PoE ++ می کند.

س: آیا این ترانسفورماتور از سرعت های گیگابیت اترنت پشتیبانی می کند؟

A: بله، به طور خاص برای گیگابیت اترن (Gbit) طراحی شده است و الزامات معیاری از دست دادن بازگشت را برای تضمین یکپارچگی سیگنال عالی فراتر می برد.

سوال: درجه ولتاژ عایق بندی (Hi-pot) چیست؟

ج: این ترانسفورماتور دارای ولتاژ جداکننده قوی 1500 Vrms برای یک دقیقه (از پیچ به پیچ) است.

س: آیا WA8704-ALD در طول مونتاژ PCB به رطوبت حساس است؟

A: نه، سطح حساسیت رطوبت (MSL) 1 دارد، به این معنی که در شرایط استاندارد (< 30 ° C / 85٪ RH) دارای عمر نامحدود است و قبل از جوش مجدد نیاز به پخت و پز ندارد.

سوال: ابعاد دقیق این قطعه چیست؟

A: حداکثر ابعاد 16.50 میلی متر (طول) x 18.60 میلی متر (عرض) x 10.16 میلی متر (رتفاع) است. از یک اثر 24 پد سطح نصب (SMD) استفاده می کند.
