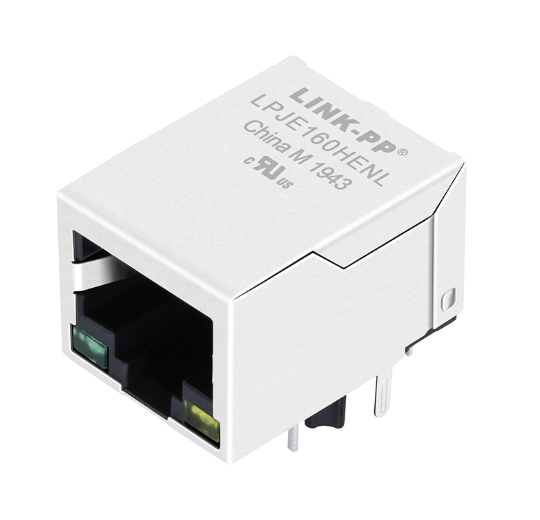

LPJE160HENL Tab-Down RJ45 جیک ماژولار با ال ای دی های سبز / زرد، درجه صنعتی

LPJE160HENL از LINK-PP یک جک ماژولار RJ45 محافظت شده با یک پورت (1x1) 8P8C مقاوم سازی شده است که بدون مگنتیک داخلی (Non-MagJack / مستقیم) طراحی شده است. این محصول با جهت گیری صرفه جویی در فضا Tab-Down (Latch-Down) و نشانگرهای وضعیت LED سبز و زرد داخلی طراحی شده است و عمق فشرده ای فقط 21.30 میلی متر را ارائه می دهد - بیش از 30% کوتاه تر از کانکتورهای استاندارد MagJack.

LPJE160HENL با قابلیت اطمینان در محدوده دمای صنعتی گسترده -40 تا +85 درجه سانتیگراد کار می کند و دارای ولتاژ تحمل دی الکتریک 1000 ولت AC، پوشش تماس طلایی بادوام 50 میکرو اینچی و محفظه ترموپلاستیک مقاوم در برابر شعله UL 94V-0 (گواهی UL: پرونده E484635) است. این انتخاب برتر اتصال برای طرح های سخت افزاری است که به توپولوژی های ترانسفورماتور گسسته خارجی، ایزولاسیون پزشکی/صنعتی ولتاژ بالا، یا رابط های گذرگاه سریال غیر اترنت از جمله RS-485، RS-232، CAN bus، DMX-512 و Modbus نیاز دارند.

[مرکز اقدام مهندسی]

• 📥 [دانلود نقشه مهندسی رسمی LP09102425 (LPJE160HENL.pdf)]
• 📐 [دانلود مدل سه بعدی STEP و الگوهای ECAD (Altium / KiCad / OrCAD)]
• 🎁 [درخواست نمونه ارزیابی مهندسی رایگان]
• 📊 [درخواست قیمت مستقیم تولید کننده (RFQ)]

مشخصات فنی و داده های پارامتریک

1. مشخصات عمومی و مکانیکی

2. مشخصات الکتریکی (@ 25 درجه سانتیگراد)

3. مشخصات نوری و الکتریکی LED داخلی

برای جلوگیری از خطاهای چیدمان قطبیت معکوس، مدار داخلی LED و پارامترهای نوری در زیر تعریف شده اند:

LED چپ (سبز)                 LED راست (زرد)
      پین 9 (+)                        پین 11 (+)
        ┌─▲─┐                            ┌─▲─┐
        │   │                            │   │
        └───┘                            └───┘
      پین 10 (-)                       پین 12 (-)

4. مشخصات محیطی و لحیم کاری

• محدوده دمای عملیاتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد (درجه صنعتی واقعی گسترده)
• محدوده دمای ذخیره سازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
• محدودیت حرارتی لحیم کاری موجی / رفلو: دمای نوک 250 درجه سانتیگراد برای حداکثر 5 ثانیه

دیتاشیت جک ماژولار LPJE160HENL RJ45 - مکانیکی

چرا از RJ45 غیر مغناطیسی استفاده کنیم؟

در حالی که MagJacks بر شبکه های کامپیوتری استاندارد تسلط دارند، LPJE160HENL غیر مغناطیسی چالش های معماری حیاتی را در کاربردهای صنعتی و غیر اترنت حل می کند:

1. پروتکل های سریال غیر اترنت (RS-485 / CAN / DMX-512) ترانسفورماتورهای داخلی فرکانس های DC/پایین را مسدود می کنند. LPJE160HENL عبور کامل داده های DC/سریال را امکان پذیر می کند.
2. 2 ایزولاسیون بالا پزشکی / مگنتیک گسسته به طراحان برد اجازه می دهد تا با ترانسفورماتورهای ایزولاسیون گسسته تخصصی 4kV~6kV تقویت شده روی PCB جفت شوند.
3. عمق فشرده 21.30 میلی متر (محفظه های محدود از نظر فضا) بیش از 10 میلی متر کوتاه تر از MagJacks معمولی (عمق بیش از 32 میلی متر)، که ردپای جلوی پنل تا بک پلین را به شدت کاهش می دهد.

ابعاد مکانیکی و طرح بندی توصیه شده PCB

ابعاد طرح بندی توصیه شده PCB (نمای بالا)

            15.80 میلی متر [عرض]
     ┌─────────────────────────────┐
     │  [حفره جفت گیری جلو]      │
     │                             │
     │  (2-Ø3.25) پین های موقعیت یابی    │  فاصله: 12.93 میلی متر
     │  (2-Ø1.70) زبانه های محافظ      │  فاصله: 15.50 میلی متر
     │                             │
     │  پین 9-12 (LED ها)            │  گام: 2.54 میلی متر
     │  پین 1-8  (تماس های سیگنال) │  گام: 1.27 میلی متر افست / 2.54 میلی متر ردیف
     └─────────────────────────────┘
              21.30 میلی متر [عمق]

• ابعاد کلی خارجی: 15.80 میلی متر (عرض) × 13.70 میلی متر (ارتفاع بالای PCB) × 21.30 میلی متر (عمق).
• قطر پین موقعیت یابی: 2 سوراخ Ø3.25 میلی متر با فاصله 12.93 میلی متر مرکز به مرکز برای تثبیت مکانیکی ضد چرخش.
• فاصله پست زمین محافظ: 2 سوراخ Ø1.70 میلی متر با فاصله 15.50 میلی متر برای اتصال زمین پانل صلب.
• فاصله تماس سیگنال: 8 سوراخ Ø0.90 میلی متر در ردیف های دوگانه متناوب (گام ستون 1.27 میلی متر، گام ردیف 2.54 میلی متر).

بسته بندی، تامین و لجستیک کارتن اصلی

LPJE160HENL در سینی های سفارشی قالب گیری شده و ایمن در برابر تخلیه الکترواستاتیک (ESD) که برای درج خودکار پیک اند پلیس و خطوط مونتاژ استاندارد طراحی شده اند، تحویل داده می شود:

• بسته بندی اولیه (سینی): 50 قطعه در هر سینی قالب گیری شده.
• پیکربندی پشته: 20 سینی در هر پشته عمودی (1000 قطعه).
• بسته بندی کارتن اصلی: 2 پشته = 40 سینی = 2000 قطعه در هر کارتن اصلی.
• ابعاد کارتن اصلی: 525 میلی متر × 300 میلی متر × 235 میلی متر.
• زمان تحویل استاندارد کارخانه: 2-4 هفته (موجودی بافر برای پیش بینی پویا OEM حفظ می شود).
• اسناد حمل و نقل: گواهی انطباق (CoC)، بیانیه انطباق RoHS، لیست بسته بندی و ردیابی کامل لات.

سوالات متداول

س1: تفاوت عملکردی بین LPJE160HENL و RJ45 MagJack چیست؟

پاسخ: LPJE160HENL حاوی هیچ ترانسفورماتور مغناطیسی داخلی یا سیم پیچ چوک نیست. این یک کانکتور عبور فیزیکی مستقیم است. اگر در حال طراحی یک پورت اترنت استاندارد 10/100/1000BASE-T با این قطعه هستید، باید ترانسفورماتورهای مغناطیسی گسسته را روی PCB خود قرار دهید. برعکس، اگر در حال طراحی سیستم های RS-485، CAN bus یا سیستم های DC اختصاصی از طریق RJ45 هستید، طراحی غیر مغناطیسی برای جلوگیری از اتصال کوتاه القایی سیگنال های DC اجباری است.

س2: قطبیت دقیق پین برای LED های داخلی چیست؟

پاسخ: طبق نقشه مهندسی:

• LED چپ (سبز): پین 9 آند (+)، پین 10 کاتد (-).
• LED راست (زرد): پین 11 آند (+)، پین 12 کاتد (-).

س3: اهمیت مکانیکی جهت گیری "Tab-Down" چیست؟

پاسخ: "Tab-Down" (یا Latch-Down) به این معنی است که زبانه رهاسازی پلاگ کابل RJ45 به سمت پایین، به سمت سطح PCB قرار دارد. این طراحی از تداخل مکانیکی با لبه های شاسی بالایی، برد های دختر یا قاب های نمایشگر که در نزدیکی بالای پورت RJ45 نصب شده اند، جلوگیری می کند.

س4: آیا LPJE160HENL برای محیط های صنعتی سخت درجه بندی شده است؟

پاسخ: بله. برخلاف جک های ماژولار تجاری استاندارد که فقط برای دمای 0 تا +70 درجه سانتیگراد درجه بندی شده اند، LPJE160HENL به طور کامل برای دمای عملیاتی -40 تا +85 درجه سانتیگراد درجه بندی شده است، دارای رتبه بندی تماس با دوام بالا 750 چرخه جفت گیری است و دارای گواهینامه اشتعال UL 94V-0 (پرونده E484635) است.
