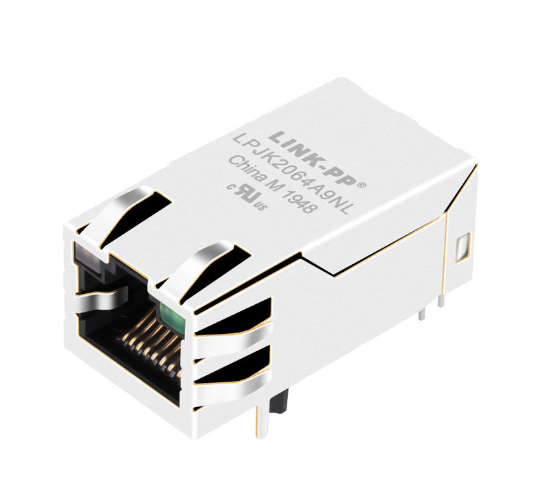

کانکتور LPJK2064A9NL 1000BASE-T RJ45 با پشتیبانی از LED و PoE

راLINK-PP LPJK2064A9NLیک ماژول اتصال مجتمع RJ45 (ICM / Magjack) تک پورت (1x1) گیگابیتی (1000BASE-T) صنعتی و برای کاربردهای شبکه با چگالی بالا که نیاز به برق از طریق اترنت (PoE) دارند طراحی شده است. دارای ترانسفورماتورهای جداسازی یکپارچه 1CT:1CT، فیلتر حالت مشترک، پایانه باب اسمیت 75Ω، انگشتان فنری EMI چند تماسی و LEDهای یکپارچه دوگانه، یکپارچگی سیگنال قوی و ایزولاسیون 1500 Vrms را در یک ردپای فشرده ارائه می دهد.

• 🔘[ دانلود دیتاشیت رسمی (LPJK2064A9NL.pdf) ]
• 🔘[ درخواست یک نقل قول فوری (RFQ) ]
• 🔘[ سفارش نمونه های مهندسی رایگان (ارسال در 24-48 ساعت) ]
• 🔘[ دانلود نمادهای CAD و مدل های 3 بعدی STEP ]

عکس فوری فنی کلیدی

مشخصات برق

مشخصات الکتریکی زیر برای LPJK2064A9NL در ارائه شده است25 درجه سانتی گراد.

این مشخصات به‌ویژه هنگام واجد شرایط بودن کانکتور برای طراحی PCB اترنت گیگابیتی مرتبط هستند، زیرا معیارهای عملکرد الکتریکی مورد نیاز برای ارزیابی رابط مغناطیسی یکپارچه را ارائه می‌کنند تا اینکه قطعه را به‌عنوان یک جک مکانیکی RJ45 به تنهایی در نظر بگیرند.

برگه داده کانکتور 1000BASE-T RJ45 - چیدمان مکانیکی و PCB:

ویژگی های کلیدی کانکتور LPJK2064A9NL PoE RJ45:

LPJK2064A9NL یک کانکتور 1×1 1000BASE-T RJ45 با مغناطیسی یکپارچه، انگشت فنری EMI، نشانگرهای LED و پشتیبانی از PoE برای برنامه های اترنت است.

• اترنت گیگابیتی 1000BASE-Tرابط کاربری
• مغناطیسی اترنت یکپارچه
• 1×1 تک پورت RJ45پیکربندی
• انگشت فنری EMIبرای محافظ
• نشانگرهای LED یکپارچه
• سمت چپLED دو رنگ سبز/زرد
• درستهLED سبز
• طراحی شده برایبرنامه های PoE
• حداقل OCL 350 μH
• ایزوله 1500 Vrmsبین سمت PHY و سمت خط
• دمای کاری 0 تا 70+ درجه سانتی گراد
• زاویه راستنصب از طریق سوراخ
• محفظه PBT + 30٪ فیبر شیشه ای
• UL94-V0مواد مسکن
• کنتاکت برنز فسفر C5210R-EH
• منطقه تماس با روکش طلا،≥6 میکرون
• سپر فولادی ضد زنگ SUS 304-1/2H با انگشت فنری EMI
• سازگار با RoHS
• دارای گواهینامه UL،شماره پرونده E484635
• طراحی شده بر اساسIEEE 802.3الزامات

شماتیک داخلی و تخصیص پین

LPJK2064A9NL دارای یک رابط دیفرانسیل 4 کاناله منطبق برای عملکرد کامل دوبلکس 1000BASE-T، خاتمه غیرفعال باب اسمیت یکپارچه، و برق اختصاصی روی مسیرهای تپ مرکز اترنت است.

نکات برجسته معماری شماتیک

اتصالات جانبی PHY (پین های 1-12):

• کانال 1: MD1+ (Pin 11)، MDCT1 (Pin 12)، MD1- (Pin 10)
• کانال 2: MD2+ (Pin 4)، MDCT2 (Pin 6)، MD2- (Pin 5)
• کانال 3: MD3+ (Pin 3)، MDCT3 (Pin 1)، MD3- (Pin 2)
• کانال 4: MD4+ (Pin 8)، MDCT4 (Pin 7)، MD4- (Pin 9)

پین های تزریق DC PoE (پین های 13-16):VC+ (پین 13، پین 15) و VC- (پین 14، پایه 16) برق را مستقیماً از طریق شیرهای مرکزی ترانسفورماتورهای سمت کابل، با جریان متعادل پیوسته 350 میلی آمپر، هدایت می کند.

یکپارچه حالت مشترک و حفاظت گذرا:

• پایانه سمت کابل: داخلی4×75 Ωمقاومت های ایزوله سری با4×22 nFخازن ها
• جداسازی ولتاژ بالا: ولتاژ بالا 1000 pF/2 kV1000 pF/2 kVخازن مستقیماً به زمین محافظ فلزی بیرونی (SHIELD) متصل می شود.

پشتیبانی از برنامه PoE

LPJK2064A9NL طراحی شده استبرای برنامه های PoEو حداکثر جریان مستقیم متوازن خط DC را به میزان زیر مشخص می کند:350 میلی آمپر در 57 VDC

قابلیت جریان سمت خط مشخص شده باید هنگام واجد شرایط بودن کانکتور برای معماری PoE مورد نظر در نظر گرفته شود.

محصول نیز فراهم می کندجداسازی 1500 Vrms بین سمت PHY و سمت خطیک مشخصه الکتریکی مهم برای رابط های اترنت ایزوله.

برای اجرای کامل PoE، طراحان سیستم باید رابط مغناطیسی RJ45 را همراه با مدارهای PoE PSE/PD، PHY، اجزای حفاظتی، چیدمان PCB، شرایط حرارتی و الزامات IEEE 802.3 مورد ارزیابی قرار دهند.

مهم:مشخصات 350 میلی آمپر / 57 VDC به خودی خود نباید به عنوان یک رتبه بندی تضمین شده در کلاس توان PoE تعبیر شود. سطح توان PoE قابل اجرا باید از مشخصات کامل محصول و اجرای سیستم تعیین شود.

کاربردهای کانکتور RJ45 WITH LED

• SOHO و شبکه های باند پهن: مودم های ADSL/VDSL، Wi-Fi 6/7 Access Points، GPON ONU.
• تعبیه شده و محاسباتی: LAN-on-Motherboard (LOM)، کامپیوتر صنعتی (IPC)، کامپیوترهای تک برد (SBC).
• سوئیچینگ و مسیریابی سازمانی: 16/24/48-سوئیچ های شبکه با مدیریت پورت، هاب شبکه اصلی، روترها.
• دستگاه های مجهز به PoE (PD) و PSE: دوربین های نظارت IP، پایانه های VoIP، دروازه های اینترنت اشیا، کنترلرهای روشنایی هوشمند.

چک لیست چیدمان و EMC مهندس سخت افزار

1، شاسی زمین در مقابل زمین دیجیتال:
زمین مدار دیجیتال (DGND) را مستقیماً به پین ​​های محافظ فلزی بیرونی کانکتور وصل نکنید. LPJK2064A9NL حاوی یک خازن داخلی 1000 pF/2 kV است که به طور ایمن نویز فرکانس بالا را از شیر وسط به سپر شاسی متصل می کند و در عین حال ایزوله DC فرکانس پایین را حفظ می کند.

2. مسیریابی جفت دیفرانسیل:
اطمینان حاصل کنید که هر چهار جفت (MD1± تا MD4±) به عنوان جفت‌های کنترل‌شده امپدانس دیفرانسیل 100 Ω هدایت می‌شوند. مطابقت طول درون جفتی را در ± 5 میل حفظ کنید و انتقال لایه ها را از طریق Vias به حداقل برسانید.

3. PoE Current Traces:
ردپایی که از پین‌های 13، 14، 15 و 16 تا کنترل‌کننده PoE یا پل PD شما امتداد می‌یابد، باید با عرض ردیابی کافی (حداقل 25 تا 30 مایل برای 1 اونس مس) اندازه‌گیری شود تا بتواند جریان مستقیم 350 میلی‌آمپری را بدون ارتفاع حرارتی کنترل کند.

4. ارت پانل:
اطمینان حاصل کنید که حلقه‌های فنر EMI محیطی، تماس فنر 360 درجه‌ای را با قاب فلزی جلویی لخت حفظ می‌کنند تا از نشت RF در فرکانس اصلی اترنت 125 مگاهرتز جلوگیری شود.

 سوالات متداول

Q1: تفاوت اصلی بین LPJK2064A9NL و کانکتورهای غیر PoE Gigabit RJ45 چیست؟

پاسخ: LPJK2064A9NL دارای خطوط خروجی DC با شیر مرکزی ایزوله (پین های 13 تا 16) است که قادر به حمل جریان پیوسته تا 350 میلی آمپر در 57 VDC هستند. ماجک‌های استاندارد غیر PoE این شیرهای مرکزی را فقط به مقاومت‌های پایانی باب اسمیت می‌بندند، که نمی‌توانند جریان مستقیم داشته باشند و در صورت قرار گرفتن در معرض ولتاژ PoE می‌سوزند.

Q2: چگونه LED دو رنگ روی پین 19 و پین 20 را کنترل می کنید؟

پاسخ: پایه های 19 و 20 به یک جفت دیود دوگانه پاد موازی متصل می شوند. برای روشن کردن سبز، پین 20 HIGH (1.8 V~2.6 V) را درایو کنید1.8 V~2.6 V) و پین 19 LOW. برای روشن کردن رنگ زرد، با کشیدن پین 19 HIGH و پین 20 LOW، حالت های درایو را برعکس کنید. هنگامی که هر دو خط GPIO در یک حالت منطقی نگه داشته می شوند، LED روشن نمی ماند.

Q3: آیا می توان از LPJK2064A9NL با PHYهای اترنت ولتاژ و حالت جریان استفاده کرد؟

پاسخ: بله. LPJK2064A9NL از نسبت چرخش متقارن 1CT:1CT در هر چهار ترانسفورماتور استفاده می کند. این به طور یکپارچه با PHY های حالت ولتاژ (جایی که شیرهای مرکزی از طریق خازن های جداکننده به زمین ختم می شوند) و PHY های حالت جریان (جایی که شیرهای مرکزی به ولتاژ تغذیه PHY متصل می شوند، به عنوان مثال، 3.3 + ولت یا 2.5 + ولت) ارتباط برقرار می کند.

Q4: آیا LPJK2064A9NL از PoE+ (IEEE 802.3at) یا PoE++ (IEEE 802.3bt) پشتیبانی می کند؟

پاسخ: خیر. LPJK2064A9NL برای حداکثر جریان متعادل خط 350 میلی آمپر پیوسته در 57 VDC، که با IEEE 802.3af (PoE نوع 1، تا 15.4 وات) همسو می شود، رتبه بندی شده است. برای برنامه های PoE+ (600 میلی آمپر، 30 وات) یا PoE++ با توان بالاتر، لطفاً برای سری های مغناطیسی 600 میلی آمپر/1000 میلی آمپر ارتقا یافته ما با LINK-PP تماس بگیرید.
