جزئیات محصول
محل منبع: چین
نام تجاری: LINK-PP
گواهی: ISO 9001,ISO 14001,UL,SGS,REACH168
شماره مدل: SM13072APEL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50 عدد
قیمت: $0.05-$0.38
جزئیات بسته بندی: 600 عدد / قرقره
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT ، NET30/60/90 روز
قابلیت ارائه: 5 کیلوگرم در ماه
شماره قطعه: |
SM13072APEL |
نوع محصول: |
ترانسفورماتور 10/100 Base-T Lan |
تابع: |
تطبیق و جداسازی امپدانس اترنت |
خفه کننده حالت مشترک یکپارچه: |
بله |
نصب: |
نصب سطحی (SMD) |
بسته: |
بسته 16 پین SMD / SOIC به سبک |
ساخت و ساز: |
گلدانی |
TX Turns Ratio: |
1:1 ± 2٪ |
RX Turns Ratio: |
1:1 ± 2٪ |
OCL: |
حداقل 350 µH |
ولتاژ جداسازی: |
1500 Vrms / 2250 VDC |
دمای عملیاتی: |
-40 درجه سانتیگراد تا +125 درجه سانتیگراد |
صلاحیت: |
AEC-Q200 |
انطباق: |
RoHS، IEEE 802.3 سازگار است |
شماره قطعه: |
SM13072APEL |
نوع محصول: |
ترانسفورماتور 10/100 Base-T Lan |
تابع: |
تطبیق و جداسازی امپدانس اترنت |
خفه کننده حالت مشترک یکپارچه: |
بله |
نصب: |
نصب سطحی (SMD) |
بسته: |
بسته 16 پین SMD / SOIC به سبک |
ساخت و ساز: |
گلدانی |
TX Turns Ratio: |
1:1 ± 2٪ |
RX Turns Ratio: |
1:1 ± 2٪ |
OCL: |
حداقل 350 µH |
ولتاژ جداسازی: |
1500 Vrms / 2250 VDC |
دمای عملیاتی: |
-40 درجه سانتیگراد تا +125 درجه سانتیگراد |
صلاحیت: |
AEC-Q200 |
انطباق: |
RoHS، IEEE 802.3 سازگار است |

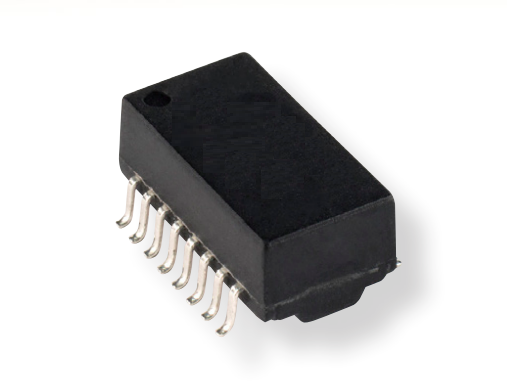

SM13072APEL یک ماژول ترانسفورماتور پالس اترنت گسسته 10/100 Base-T با قابلیت اطمینان بالا (SOIC 16 پین) است که به طور خاص برای محیط‌های خشن خودرو و صنعتی طراحی شده است. ساخته شده با ساختار کاملاً گلدانی، سیم پیچ خودکار و چوک های حالت مشترک یکپارچه در سمت کابل، عملکرد مداوم تا +125 درجه سانتیگراد، ایمنی دیفرانسیل نویز قوی (DCMRR: -35 دسی بل) و ایزوله دی الکتریک دوگانه 1500 Vrms / 2250 Vd را ارائه می دهد.
| پارامتر | مشخصات | اهمیت مهندسی |
| سرعت اترنت | 10/100 Base-T (اترنت سریع) | سازگاری کامل با IEEE 802.3 برای آداپتور، هاب و LOM |
| دمای عملیاتی | -40 درجه سانتیگراد تا +125 درجه سانتیگراد | AEC-Q200 برای محفظه موتور خودرو و صنایع خشن واجد شرایط است |
| نسبت چرخش | 1: 1 (TX) / 1: 1 (RX) ± 2٪ | تطبیق متقارن برای PHYهای حالت ولتاژ و حالت جریان |
| اندوکتانس مدار باز (OCL) | حداقل 350 µH (@ 100 کیلوهرتز، 0.1 ولت، بایاس DC 8 میلی آمپر) | از اشباع هسته مغناطیسی تحت عدم تعادل مستقیم DC جلوگیری می کند |
| جداسازی دی الکتریک (هیپوت) | 1500 Vrms / 2250 Vdc (60 ثانیه @ 1 میلی آمپر) | محافظت استثنایی در برابر نوسانات خطوط، EFT و ESD |
| ساخت پکیج | 16 پین SMD SOIC، گلدانی ("P") | در برابر نفوذ رطوبت، چرخه حرارتی شدید و لرزش مقاومت می کند |
| فرآیند تولید | مونتاژ سیم پیچ و خفه خودکار | چگالی پیچش بالا در واحد طول؛ اندوکتانس نشتی بسیار کم (0.5 µH) |
| بسته بندی استاندارد | نوار و قرقره (قرقره 13 اینچی، 600 عدد/قرقره) | بهینه شده برای خطوط انتخاب و جابجایی خودکار SMT با سرعت بالا |
تمام مشخصات الکتریکی زیر در مشخص شده است25 درجه سانتی گرادمگر اینکه خلاف آن ذکر شده باشد.
| پارامتر الکتریکی | شرایط تست | مشخصات |
|---|---|---|
| TX Turns Ratio | 100 کیلوهرتز، 0.1 ولت | 1:1 ± 2٪ |
| نسبت چرخش RX | 100 کیلوهرتز، 0.1 ولت | 1:1 ± 2٪ |
| اندوکتانس مدار باز (OCL) | بایاس DC 100 کیلوهرتز، 0.1 ولت، 8 میلی آمپر | حداقل 350 µH |
| اندوکتانس نشتی، TX | 100 کیلوهرتز، 0.1 ولت، TD با اتصال کوتاه TX | حداکثر 0.5 µH |
| اندوکتانس نشتی، RX | 100 کیلوهرتز، 0.1 ولت، RD با اتصال کوتاه RX | حداکثر 0.5 µH |
| ظرفیت سیم پیچ به سیم پیچ | 100 کیلوهرتز، 0.1 ولت | حداکثر 35 pF |
| DCR، TD و RD | سمت تراشه | حداکثر 1.4 Ω |
| DCR، TX و RX | سمت کابل | حداکثر 1.0 Ω |
| از دست دادن درج | 1-100 مگاهرتز | -1.1 دسی بل حداکثر |
| ضرر برگشتی | 1-40 مگاهرتز، بار 100 Ω | -16 دسی بل حداقل |
| ضرر برگشتی | 40–100 مگاهرتز، بار 100 Ω | -10 + 20 log (f/80 مگاهرتز) دسی بل حداقل. |
| متقاطع | 1-60 مگاهرتز | -40 دسی بل حداقل |
| متقاطع | 60-100 مگاهرتز | -35 دسی بل حداقل |
| رد حالت رایج | 1-60 مگاهرتز | -37 دسی بل حداقل |
| رد حالت رایج | 60-100 مگاهرتز | -30 دسی بل حداقل |
| نسبت رد حالت دیفرانسیل به حالت مشترک | 30 مگاهرتز | -35 دسی بل حداقل |
| نسبت رد حالت دیفرانسیل به حالت مشترک | 60 مگاهرتز | -35 دسی بل حداقل |
| سلام پات | TD به TX / RD به RX، 1 میلی آمپر، 60 ثانیه | 1500 Vrms / 2250 Vdc |
برگه داده Bourns منتشر شده همان مشخصات الکتریکی اصلی را ارائه می دهد، از جمله 350 µH OCL، 0.5 µH حداکثر اندوکتانس نشتی، حداکثر ظرفیت سیم پیچ 35 pF، حداکثر تلفات درج -1.1 دسی بل و جداسازی 1500 Vrms.
رااندوکتانس مدار باز (OCL)یک پارامتر انتخاب کلیدی برای ترانسفورماتور اترنت 10/100 است. SM13072APEL حداقل 350 µH در 100 کیلوهرتز، 0.1 ولت و بایاس DC 8 میلی آمپر را مشخص می کند.
مهندسانی که ترانسفورماتورهای LAN جایگزین 10/100 را مقایسه می‌کنند، باید OCL را تحت شرایط اندازه‌گیری یکسان به جای مقایسه مقادیر اندوکتانس بدون شرایط آزمایش ارزیابی کنند.
SM13072APEL حداکثر را مشخص می کنداندوکتانس نشتی 0.5 µHبرای هر دو کانال انتقال و دریافت. اندوکتانس نشتی کم به حفظ ویژگی های کوپلینگ فرکانس بالا ترانسفورماتور کمک می کند.
ظرفیت سیم پیچ مشخص شده نیز محدود بهحداکثر 35 pF، که هنگام ارزیابی رفتار سیگنال فرکانس بالا و سازگاری ترانسفورماتور مرتبط است.
SM13072APEL دو کانال متقارن 1:1 (Transmit TX و Receive RX) را ادغام می کند. چوک های حالت معمولی (CMC) روی آن قرار دارندسمت کابل(پین های 14/16 و 9/11) برای کاهش نویز الکترومغناطیسی حالت معمولی قبل از ورود به سیستم زمین PCB.
در حالی که RJ45 Magjacks یکپارچه در تجهیزات اداری مصرفی محبوب هستند،مغناطیسی گسسته SM13072APEL معماری ارجح برای خودرو و پلت فرم های صنعتی خشن است.به دلیل سه عامل کلیدی:
قابلیت حرارتی شدید (-40 درجه سانتیگراد تا +125 درجه سانتیگراد):
ماجک‌های تجاری حاوی محفظه‌های پلاستیکی داخلی، درج‌های ال‌ای‌دی و گلدان‌های بدون گلدان با درجه‌بندی فقط 70+ یا 85+ درجه سانتیگراد هستند. SM13072APEL از اپوکسی گلدان مخصوص خودرو و هسته‌های فریت با دمای کوری بالا استفاده می‌کند که از اندوکتانس پایدار حتی در محفظه‌های موتور با حرارت بالا اطمینان می‌دهد.
سیم پیچ خودکار با چگالی بالا:
سیم پیچی خودکار پیچش های جفت سیم را در واحد طول افزایش می دهد. این کنترل دقیق سیم پیچ دقت نسبت چرخش (± 2%) را تضمین می کند و اندوکتانس نشتی را به 0.5 ≤ پیشرو در صنعت کاهش می دهد. μاچحصول اطمینان از انتقال تیز لبه پالس و حداقل لرزش.
چیدمان انعطاف پذیر برای ESD و سرکوب نوسانات:
ترانسفورماتورهای گسسته به مهندسان این امکان را می دهند که دیودهای حفاظتی ESD پرانرژی (مانند آرایه های TVS با ظرفیت کم) را مستقیماً بین کانکتور خارجی RJ45 و ترانسفورماتور قرار دهند و جریان های گیره را از PHY جدا کنند.
هنگام طراحی یا بررسی ردپای SM13072APEL باید از الگوی فرود PCB توصیه شده پیروی کرد. به طور خاص، مهندسان باید پیش از رهاسازی PCB، گام سرب 1.27 میلی متر، دهانه میانی ردیف به ردیف 8.89 میلی متر و عرض پد توصیه شده 0.76 میلی متر را بررسی کنند. طرح پیشنهادی سازنده، ابعاد ردیف پد را به ترتیب 7.10 میلی متر و 10.50 میلی متر برای دهانه های داخلی و خارجی مشخص می کند.
