جزئیات محصول
محل منبع: چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: LPJD0713BENL
سند: LPJD0713BENL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: پشتیبانی از نمونه رایگان
قیمت: $0.35-$0.7
جزئیات بسته بندی: نوار و حلقه
زمان تحویل: 3-5 روز
شرایط پرداخت: L/C، D/A، D/P، T/T
قابلیت ارائه: 5 کیلوگرم در ماه
قسمت شماره: |
LPJD0713BENL |
تعداد بنادر: |
1x1 |
چفت کردن: |
بالا |
نرخ داده: |
1000BASE-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
بدون |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |
قسمت شماره: |
LPJD0713BENL |
تعداد بنادر: |
1x1 |
چفت کردن: |
بالا |
نرخ داده: |
1000BASE-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
بدون |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |

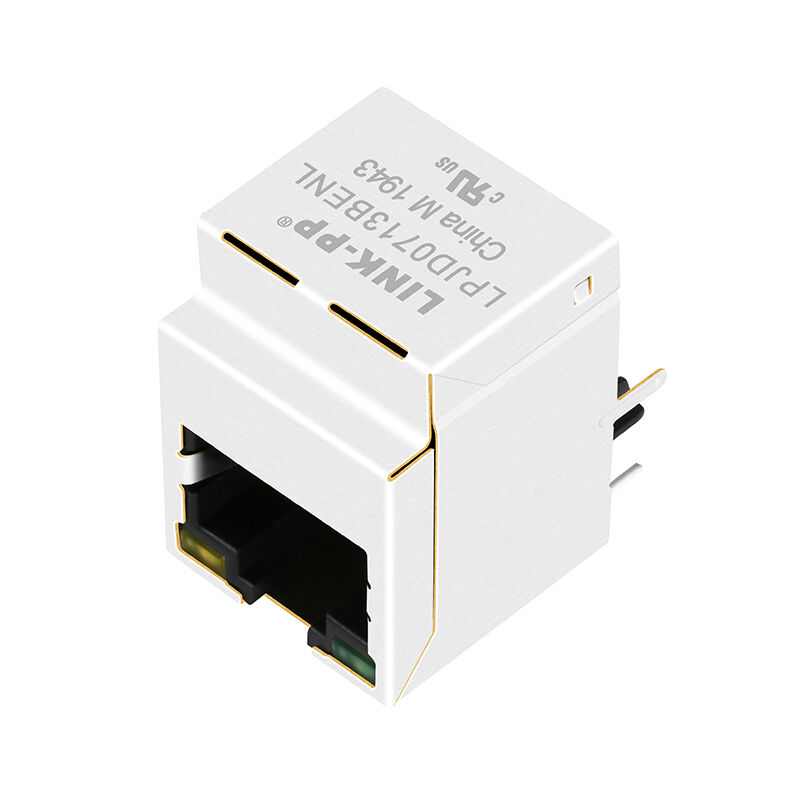

LINK-PP LPJD0713BENL یک ماژول کانکتور یکپارچه (ICM / Magjack) گیگابیت اترنت (1000BASE-T) RJ45 با یک پورت (1x1) عمودی (ورودی بالا / 180 درجه مستقیم) و درجه صنعتی است. این ماژول که به طور خاص برای بردهای حامل با فضای محدود، سرورهای تیغه، ابزارهای تست و کامپیوترهای صنعتی ریل دین طراحی شده است که در آن اتصال کابل از بالا مورد نیاز است، شامل ترانسفورماتورهای جداسازی مغناطیسی 1CT:1CT، خازن‌های فیلترینگ سمت اولیه، یک شبکه ترمینال داخلی باب اسمیت، یک محافظ EMI فلزی و LEDهای وضعیت دوگانه در یک پروفیل فشرده از طریق سوراخ است.
| پارامتر | مشخصات | مزیت مهندسی |
|---|---|---|
| جهت کانکتور | عمودی / ورودی بالا (180 درجه مستقیم) | فضای لبه PCB را ذخیره می کند؛ امکان ورود مستقیم کابل از پنل بالایی را فراهم می کند |
| سرعت اترنت | 1000BASE-T (گیگابیت اترنت) | انطباق گیگابیت فول-دوبلکس مطابق با IEEE 802.3 |
| نسبت دور | 1CT : 1CT ±5% | نسبت متقارن 1:1 سازگار با PHY های اصلی گیگابیت |
| اندوکتانس مدار باز (OCL) | حداقل 350 میکرو هانری (@ 100 کیلوهرتز، 0.1 ولت، 8 میلی آمپر بایاس DC) | از اشباع هسته تحت جریان های عدم تعادل DC مستقیم جلوگیری می کند |
| جداسازی دی الکتریک (Hipot) | حداقل 1500 ولت RMS (سمت PHY به سمت خط) | حفاظت در برابر نوسانات ولتاژ بالا بین سیستم و کابل |
| فیلترینگ سمت اولیه | خازن های دکوپلاژ داخلی 4× 0.01 میکرو فارادی | مسیر زمین AC یکپارچه؛ تعداد خازن های گسسته خارجی را کاهش می دهد |
| ترمینال سمت کابل | شبکه ترمینال داخلی باب اسمیت (4× 75 اهم + 1000 پیکو فاراد / 2 کیلو ولت) | بازتاب های کابل حالت مشترک را مستقیماً به محافظ خارجی میرا می کند |
| LED چپ | تک رنگ: سبز (565 نانومتر) | نشانگر وضعیت پیوند / اتصال اختصاصی (پین های 13+/14-) |
| LED راست | تک رنگ: زرد (585 نانومتر) | نشانگر فعالیت / انتقال داده اختصاصی (پین های 11+/12-) |
| ارتفاع مکانیکی | 22.0 ± 0.35 میلی متر ارتفاع کل | پروفیل استاندارد برای اتصال عمودی ماژولار برد به پنل |
| پارامتر | شرایط تست | محدودیت مشخصات |
|---|---|---|
| نسبت دور | 100 کیلوهرتز، 0.1 ولت | 1CT : 1CT ±5% |
| اندوکتانس مدار باز (OCL) | 100 کیلوهرتز، 0.1 ولت، 8 میلی آمپر بایاس DC | حداقل 350 میکرو هانری |
| افت درج | 1 ~ 100 مگاهرتز | حداکثر -1.2 دسی بل |
| افت بازگشت (بار 100 اهم) | 1 ~ 30 مگاهرتز | حداقل -16.0 دسی بل |
| افت بازگشت (بار 100 اهم) | 30 ~ 60 مگاهرتز | حداقل -12.0 دسی بل |
| افت بازگشت (بار 100 اهم) | 60 ~ 80 مگاهرتز | حداقل -10.0 دسی بل |
| افت بازگشت (بار 100 اهم) | 80 ~ 100 مگاهرتز | حداقل -8.0 دسی بل |
| کراس تاک (نزدیک به انتها) | 1 ~ 100 مگاهرتز | حداقل -30.0 دسی بل |
| حذف حالت مشترک (CMR) | 1 ~ 100 مگاهرتز | حداقل -30.0 دسی بل |
| ولتاژ جداسازی (Hipot) | 60 ثانیه (سمت PHY به سمت خط) | حداقل 1500 ولت RMS |
| محدوده دمای عملیاتی | محیط پیوسته | 0 درجه سانتیگراد تا +70 درجه سانتیگراد |
LPJD0713BENL 4 جفت دیفرانسیلی گیگابیت کامل را با کوپلینگ مغناطیسی یکپارچه، دکوپلاژ اولیه داخلی و مسیرهای بازگشت ESD/حالت مشترک سمت خط ولتاژ بالا نگاشت می کند.
سمت PHY (اتصالات PCB) سمت خط (کانکتور RJ45)
TD0+ (پین 1) ────┐ ┌──── 0.01uF ──── VCC (پین 9)
) 1CT ( 1CT
TD0- (پین 2) ────┴──── 75 Ω ────
│
TD1+ (پین 3) ────┐ ┌──── 0.01uF ────
) 1CT ( 1CT │
TD1- (پین 6) ────┴──── 75 Ω ────
│──── J1 (MX0+) / J2 (MX0-)
TD2+ (پین 4) ────┐ ┌──── 0.01uF ────
) 1CT ( 1CT │──── J3 (MX1+) / J6 (MX1-)
TD2- (پین 5) ────┴──── 75 Ω ────
│──── J4 (MX2+) / J5 (MX2-)
TD3+ (پین 7) ────┐ ┌──── 0.01uF ────
) 1CT ( 1CT │──── J7 (MX3+) / J8 (MX3-)
TD3- (پین 8) ────┴──── 75 Ω ────
│
SHIELD ──── 1000 پیکو فاراد / 2 کیلو ولت خازن ولتاژ بالا
| پین # | نام پین | جهت | نوع سیگنال / عملکرد | تماس اتصال RJ45 |
| P1 | TD0+ | ورودی/خروجی | جفت دیفرانسیلی 0 مثبت | J1 (MX0+) |
| P2 | TD0- | ورودی/خروجی | جفت دیفرانسیلی 0 منفی | J2 (MX0-) |
| P3 | TD1+ | ورودی/خروجی | جفت دیفرانسیلی 1 مثبت | J3 (MX1+) |
| P6 | TD1- | ورودی/خروجی | جفت دیفرانسیلی 1 منفی | J6 (MX1-) |
| P4 | TD2+ | ورودی/خروجی | جفت دیفرانسیلی 2 مثبت | J4 (MX2+) |
| P5 | TD2- | ورودی/خروجی | جفت دیفرانسیلی 2 منفی | J5 (MX2-) |
| P7 | TD3+ | ورودی/خروجی | جفت دیفرانسیلی 3 مثبت | J7 (MX3+) |
| P8 | TD3- | ورودی/خروجی | جفت دیفرانسیلی 3 منفی | J8 (MX3-) |
| P9 | VCC | توان / بایاس | کوپلینگ باس مرکز تپ اولیه (4× 0.01 میکرو فاراد) | باس داخلی به منبع تغذیه PHY |
| P10 | GND | زمین | زمین مرجع دکوپلاژ اولیه | زمین دیجیتال سیستم |
