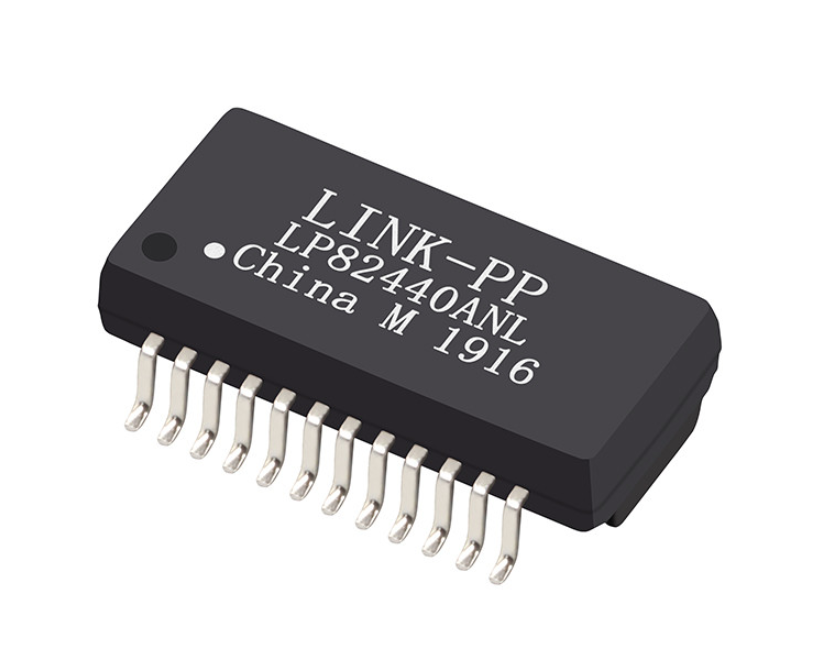

شماره مدل: LP82440ANL
سند: LP82440ANL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50 عدد
قیمت: $ 0.34
جزئیات بسته بندی: قرقره
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: L/C، D/A، D/P، T/T، وسترن یونیون
قابلیت ارائه: 5 کیلوگرم در ماه
شماره قطعه: |
LP82440ANL |
OCL: |
350 میکرون دقیقه |
DCR: |
حداکثر 1.2 Ω |
سلام پات: |
1500 VRMS |
نرخ داده: |
1000BASE-T |
تعداد کانال ها/پورت ها: |
مجرد |
PoE: |
PoE |
نوع نصب: |
smt |
نسبت چرخش: |
1:1 |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
شماره قطعه: |
LP82440ANL |
OCL: |
350 میکرون دقیقه |
DCR: |
حداکثر 1.2 Ω |
سلام پات: |
1500 VRMS |
نرخ داده: |
1000BASE-T |
تعداد کانال ها/پورت ها: |
مجرد |
PoE: |
PoE |
نوع نصب: |
smt |
نسبت چرخش: |
1:1 |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| پارامتر | مشخصات | مزیت مهندسی |
|---|---|---|
| سرعت اترنت | 1000 BASE-T (گیگابیت اترنت) | کاملاً با فرستنده‌های IEEE 802.3 گیگابیتی سازگار است |
| ارتفاع جزء | حداکثر 4.0 میلی متر (نمایه بسیار کم) | ایده آل برای هواپیماهای پشتی، کارت های نازک دختر PCIe و سیستم های تیغه ای |
| سازگاری با PoE | قابلیت PoE / PoE+ | شیرهای مرکزی سمت خط (MCT1–MCT4) که برای استخراج برق DC اختصاص داده شده است |
| دمای عملیاتی | -40 درجه سانتی گراد تا +85 درجه سانتی گراد (صنعتی واقعی) | عملکرد تضمینی در محوطه های صنعتی بدون تهویه مهر و موم شده |
| نسبت چرخش | 1CT: 1CT ± 5٪(هر 4 کانال) | تطبیق متقارن برای PHYهای حالت ولتاژ و حالت جریان |
| اندوکتانس (OCL) | حداقل 350 µH(@ 100 کیلوهرتز، 100 میلی ولت، 8 میلی آمپر DC) | از اشباع هسته تحت عدم تعادل جریان DC در خط جلوگیری می کند |
| از دست دادن درج | -1.0 دسی بل حداکثر (1 تا 100 مگاهرتز) | توان خروجی برتر و حواشی بلندتر کابل |
| اندوکتانس نشتی | حداکثر 0.5 µH | صدای زنگ فرکانس بالا و لرزش لبه های پالس گیگابیتی را به حداقل می رساند |
| مقاومت DC (DCR) | حداکثر 1.2 Ω | اتلاف حرارتی داخلی تحت بار PoE را کاهش می دهد |
| جداسازی در گلدان بالا | حداقل 1500 Vrms | مطابق با استانداردهای بین المللی ایمنی و ایزولاسیون موج |
| پارامتر | شرایط تست | محدودیت مشخصات |
|---|---|---|
| نسبت چرخش | 100 کیلوهرتز، 100 میلی ولت | 1CT: 1CT (5±%) |
| اندوکتانس مدار باز (OCL) | 100 کیلوهرتز، 100 میلی ولت، بایاس DC 8 میلی آمپر | حداقل 350 µH |
| از دست دادن درج | 1 تا 100 مگاهرتز | -1.0 دسی بل حداکثر |
| اندوکتانس نشتی (LL) | 100 کیلوهرتز، 100 میلی ولت | حداکثر 0.5 µH |
| مقاومت DC (DCR) | اولیه و ثانویه | حداکثر 1.2 Ω |
| ضرر برگشتی (100 Ω بار) | 1 تا 30 مگاهرتز | -16.0 دسی بل حداقل |
| ضرر برگشتی (100 Ω بار) | 30 تا 60 مگاهرتز | -12.0 دسی بل حداقل |
| ضرر برگشتی (100 Ω بار) | 60 تا 80 مگاهرتز | -10.0 دسی بل حداقل |
| ضرر برگشتی (100 Ω بار) | 80 تا 100 مگاهرتز | -8.0 دسی بل حداقل |
| Crosstalk (نزدیک به پایان) | 1 تا 100 مگاهرتز | -30.0 دسی بل حداقل |
| حالت دیفرانسیل به حالت مشترک (DCMR) | 1 تا 100 مگاهرتز | -30.0 دسی بل حداقل |
| مقاومت دی الکتریک (Hi-Pot) | 60 ثانیه (PHY پهلو به خط) | حداقل 1500 Vrms |
| محدوده دمای عملیاتی | صنعتی پیوسته | -40 درجه سانتیگراد تا +85 درجه سانتیگراد |
PHY / خط جانبی فرستنده و گیرنده / RJ45 SIDE (قابلیت PoE) پین 2 (TD1+) ───┐ 1CT:1CT ┌─── حالت مشترک ─── پین 23 (MX1-3) (TD1+) - ─── پین ضربه مرکزی 24 (MCT1) ─── PoE Tap 1 Pin 5 (TD2+) ───┐ 1CT:1CT ┌─── حالت مشترک ─── (MX Cho+2-2) - ─── پین ضربه مرکزی 21 (MCT2) ─── PoE Tap 2 Pin 8 (TD3+) ───┐ 1CT:1CT ┌─── حالت معمول ─── (3Dke+17) (3D (3Dke+1) - ─── پین ضربه مرکزی 18 (MCT3) ─── PoE Tap 3 Pin 11 (TD4+) ───┐ 1CT:1CT ┌─── حالت مشترک ─── (1MX4 پین 1) (TD4-) ───┴─────────┴──────- 10 (TCT4) ─── پین ضربه مرکزی 15 (MCT4) ─── PoE Tap 4| پارامتر | مشخصات |
|---|---|
| اندازه بسته | 15.1 میلی متر (طول) × 7.1 میلی متر (عرض بدنه) × 10.0 میلی متر (گستره کل) |
| ارتفاع کل | حداکثر 4.0 میلی متر |
| پین پیچ | 1.0 میلی مترزمین |
| عرض سرب | 0.40 میلی متر |
| الگوی زمین PCB توصیه شده | عرض پد:0.60 میلی متر; طول پد:1.35 میلی متر; گستره کلی ردیف:10.7 میلی متر |
| IR Reflow – Preheat Zone | 150 درجه سانتیگراد تا 200 درجه سانتیگراد(60-180 ثانیه) |
| جریان IR - دمای مایع (TL) | 217 درجه سانتی گراد(60-150 ثانیه) |
| جریان مجدد IR - دمای اوج (TP) | 250 درجه سانتی گراد (+0/-5 درجه سانتی گراد); حداکثر زمان ماندن 5 ثانیه |
| حداکثر چرخه جریان مجدد | 2 برابر حداکثر |
| بسته بندی نوار و قرقره | عرض حامل:24 میلی متر;800 عدد در قرقره 13 اینچی |
| بسته بندی کارتن | 4800 عدد / 6 قرقره |
پاسخ: بله. LP82440ANL با شیرهای اختصاصی وسط سمت خط روی پین های 15، 18، 21 و 24 (MCT1 تا MCT4) طراحی شده است. این شیرهای مرکزی امکان اتصال مستقیم به کنترل‌کننده‌های داخلی PoE PD (دستگاه برق) یا PSE (تجهیزات منبع تغذیه) را فراهم می‌کنند و از انتقال برق IEEE 802.3af و 802.3at در هر چهار جفت اترنت پشتیبانی می‌کنند.
پاسخ: حداکثر 4.0 میلی‌متر ارتفاع پایین و درجه درجه حرارت صنعتی آن (-40 درجه سانتیگراد تا +85 درجه سانتیگراد) آن را به طور خاص با معماری‌های متراکم صفحه پشتی مخابراتی (مانند CompactPCI، VPX، و ATCA) سازگار می‌کند، که در آن فاصله عمودی بین کارت‌های مدار انباشته به شدت محدود است.
پاسخ: LP82440ANL یک جایگزین 100% فرم، تناسب و عملکرد برای پالس HX5008NL است. هر دو دارای طرح 24 پین SMD یکسان، نسبت چرخش 1CT:1CT، حداقل OCL 350 میکروH در بایاس DC 8 میلی آمپر، افت ورودی -1.0 دسی بل، و محدوده دمای صنعتی هستند که نیازی به تجدید نظر در طرح PCB ندارند.
