کانکتور RJ45 یکپارچه JXF0-5012NL THR 5GBASE-T ICM 90W PoE++

کانکتور JXF0-5012NL چیست و مشخصات اصلی آن کدامند؟

 آیا JXF0-5012NL از PoE پشتیبانی می کند؟ یک کانکتور RJ45 یکپارچه صنعتی و مقاوم (ICM/MagJack) است. این کانکتور برای سرعت اترنت پرسرعت 5GBase-T (5 گیگابیت بر ثانیه) مشخص شده است و توان 90W 4-Pair PoE++ (900 میلی آمپر در 57 ولت DC، مطابق با IEEE 802.3bt) را ارائه می دهد. مشخصات کلیدی شامل دمای عملیاتی صنعتی مشخصات، 2250 ولت DC جداسازی گالوانیکی (سمت ترانسفورماتور)، LED های دو رنگ سبز/زرد دوگانه، و یک فوت پرینت سازگار با Pin-in-Paste / Through-Hole Reflow (THR) با انگشتان فنری EMI بالا و کناری است.

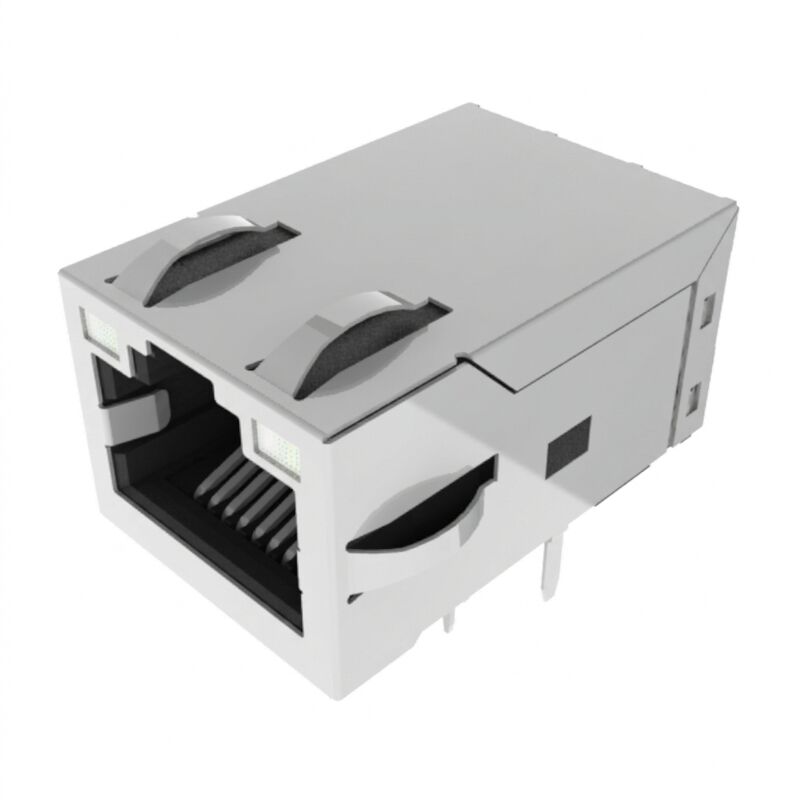

نمای کلی کانکتور یکپارچه RJ45 5GBase-T با 90W 4-Pair PoE++

JXF0-5012NL یک ماژول کانکتور یکپارچه گیگابیت پالس جک تک پورت صنعتی است که به طور خاص برای کاربردهای تعبیه شده با پهنای باند بالا و توان بالا مهندسی شده است. این کانکتور که به طور کامل از سرعت اترنت 5GBase-T تحت مشخصات IEEE 802.3 پشتیبانی می کند، شامل مدارهای مغناطیسی داخلی، چوک های حالت مشترک 3 سیمه در سمت PHY، و ترمینال مستقیم توان بالا است که قادر به ارائه تا 90 وات (900 میلی آمپر پیوسته در 57 ولت DC در 4 جفت) برای دستگاه های IEEE 802.3bt Type 4 PoE++ می باشد.

JXF0-5012NL که برای استقرار قوی در محیط های شدید طراحی شده است، در محدوده دمایی

-40 درجه سانتیگراد تا +85 درجه سانتیگراد

• کار می کند. ساختار مسکن و پین تخصصی آن امکان پردازش Through-Hole Reflow (THR / Pin-in-Paste)
• را فراهم می کند و با حذف عملیات لحیم کاری ثانویه دستی، هزینه های مونتاژ PCB را کاهش می دهد و در عین حال عمر قفسه MSL 1
• و نگهداری مکانیکی بالا را به دست می آورد.نکات برجسته معماری کلیدی
• یکپارچگی سیگنال پرسرعت: بهینه شده برای عملکرد 5 گیگابیت بر ثانیه با بازگشت ضرر بالاتر از -24 دسی بل (1-40 مگاهرتز) و سرکوب تداخل تا -30 دسی بل (10-125 مگاهرتز).

یکپارچگی PoE++ توان بالا:

پین های DC اختصاصی (پین های 15-18) به طور ایمن 900 میلی آمپر در هر جفت را به سمت کابل هدایت می کنند بدون اینکه جفت های سیگنال فرکانس بالا را تخریب کنند یا هسته های مغناطیسی را اشباع کنند.

سطح حساسیت به رطوبت (MSL)

125 مگاهرتز – 250/400 مگاهرتز

توان پیوسته

پوسته محافظ

آلیاژ مس

آبکاری شده با نیکل با انگشتان زمین بالا و کناری

پرداخت PCB توصیه شده

FR4

HASL (سازگار با ENIG، OSP)

• دیتاشیت کانکتور یکپارچه RJ45 JXF0-5012NL
• اطلاعات مهندسی
• پین اوت و پیکربندی شماتیک (نقشه: JXF0-xx12NL)

JXF0-5012NL شامل 18 پین عملکردی به علاوه 2 پست نگهدارنده زمین مکانیکی است:

• پین های 1-10 (سیگنال و تپ های مرکزی):

پین 1: MD1+ | پین 2: MD1- | پین 3: MD2+ | پین 4: MD2-

• پین 5: MDCT2 | پین 6: MDCT3
• پین 7: MD3+ | پین 8: MD3- | پین 9: MD4+ | پین 10: MD4-
• پین های 11-14 (LED های دو رنگ):

پین های 11 و 12: کنترل دو جهته برای LED چپ (سبز @ 568 نانومتر / زرد @ 585 نانومتر)

• پین های 13 و 14: کنترل دو جهته برای LED راست (سبز @ 568 نانومتر / زرد @ 585 نانومتر)پین های 15-18 (ورودی های تزریق توان PoE):
• پین 15: VDC1+ | پین 16: VDC1-پین 17: VDC2+ | پین 18: VDC2-
• نکته مدار: شبکه ترمینال داخلی شامل 4 عدد خازن 22 نانوفاراد، 4 عدد مقاومت 75 اهم و یک خازن جداسازی 1 نانوفاراد 2 کیلو ولت به زمین شاسی است.
  • توصیه های چیدمان، برش پنل و فرآیند لحیم کاری
  • برش پنل:
  • حداقل فضای مورد نیاز عرض 17.82 میلی متر و ارتفاع 14.01 میلی متر است.
• فوت پرینت بدنه: عرض 16.80 میلی متر × عمق 25.53 میلی متر × ارتفاع 13.50 میلی متر (ارتفاع پایه حدود 0.30 میلی متر).
  • قطرهای سوراخ روی PCB:
  • 14 سوراخ برای سیگنال/PoE: سوراخ تمام شده Ø0.89 میلی متر.
  • 4 سوراخ پین LED: سوراخ تمام شده Ø1.02 میلی متر.

2 سوراخ نگهدارنده فشاری محافظ: سوراخ های آبکاری شده/بدون آبکاری Ø3.25 میلی متر.

دستورالعمل های فرآیند Pin-in-Paste (THR)

: طول دم پین 3.20 میلی متر است که برای ضخامت های PCB از 1.6 میلی متر تا 2.4 میلی متر مهندسی شده است تا حجم کافی خمیر را برای کشش فراهم کند.دهانه های استنسیل خمیر لحیم کاری باید از چاپ بیش از حد (بزرگنمایی 10-15%) در اطراف سوراخ های 0.89 میلی متر و 1.02 میلی متر استفاده کنند تا از کمبود لحیم کاری/حفره ها جلوگیری شود.مطابق با IPC/JEDEC J-STD-075 (طبقه بندی R7): حداکثر دمای اوج لحیم کاری مجدد بدنه 260 درجه سانتیگراد.

حداکثر جریان

900 میلی آمپر

توان نامی90 واتچوک EMI

3 وات، سمت PHY

• رتبه بندی 90 وات یک تمایز مهم از رابط های RJ45 استاندارد غیر PoE و PoE کم توان است.
• نکته طراحی PoE
• JXF0-5012NL یک
• کانکتور یکپارچه RJ45 با قابلیت PoE
• است، نه یک ماژول کامل تبدیل توان PoE.
• یک طراحی کامل PoE همچنان به موارد زیر نیاز دارد:

کنترلر PSE یا PD

مرحله تبدیل توان

مدارهای حفاظتی

مدارهای تشخیص/طبقه بندی در صورت لزوم

طراحی حرارتی

تست انطباق در سطح سیستم

بنابراین، قابلیت 90 وات کانکتور نباید به این معنی تفسیر شود که هر سیستمی که از این قطعه استفاده می کند می تواند به طور خودکار 90 وات را به یک دستگاه تغذیه شده تحویل دهد.

سوالات متداول

س1: آیا JXF0-5012NL از حالت های قدیمی استاندارد 1000Base-T و 2.5GBase-T پشتیبانی می کند؟

پاسخ: بله. مدارهای مغناطیسی داخلی و نسبت های ترانسفورماتور (1:1) مشخصات IEEE 802.3 را در سرعت های 1 گیگابیت بر ثانیه، 2.5 گیگابیت بر ثانیه و 5 گیگابیت بر ثانیه برآورده می کنند. این کانکتور به طور خودکار مذاکره کرده و به طور یکپارچه در نرخ های داده پایین تر کار خواهد کرد.س2: منظور از "جداسازی فقط در سراسر ترانسفورماتور است" برای JXF0-5012NL چیست؟پاسخ: در کانکتورهای کاملاً غیر PoE (مانند JXF0-5010NL)، جداسازی 2250 ولت DC کاملاً بین پین های RJ45 سمت کابل و تمام پین های سمت PCB وجود دارد. در JXF0-5012NL، خطوط توان بالای اختصاصی مستقیماً به تپ های مرکزی برای تزریق PoE (پین های 15-18) متصل می شوند؛ بنابراین، حفاظت از شکست گالوانیکی ولتاژ بالا به شدت در سراسر سیم پیچ های سیگنال ترانسفورماتور حفظ می شود، نه از طریق مسیرهای DC تزریق PoE.

س3: چرا JXF0-5012NL از چوک 3 سیمه (3W) در سمت PHY استفاده می کند؟

پاسخ: حمل 900 میلی آمپر در هر جفت، شار DC حالت مشترک سنگینی را معرفی می کند. قرار دادن یک چوک حالت مشترک 3 سیمه در سمت PHY، سرکوب نویز حالت مشترک را بدون عبور دادن جریان های DC PoE سنگین مستقیماً از سیم پیچ های چوک تضمین می کند و از اشباع هسته و تخریب سیگنال جلوگیری می کند.
