شماره قطعه: |
JXF0-5011NL |
سری: |
PULSEJACK JX0 |
نوع محصول: |
ماژول اتصال یکپارچه 1×1 RJ45 (ICM) |
نرخ داده: |
5GBase-T |
نسبت ترانسفورماتور: |
1:1 |
ولتاژ جداسازی: |
2250 VDC |
دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
ارتفاع بالاتر از PCB: |
13.50ميلي متر |
با Finish تماس بگیرید: |
30μin طلا |
انطباق: |
RoHS |
شماره قطعه: |
JXF0-5011NL |
سری: |
PULSEJACK JX0 |
نوع محصول: |
ماژول اتصال یکپارچه 1×1 RJ45 (ICM) |
نرخ داده: |
5GBase-T |
نسبت ترانسفورماتور: |
1:1 |
ولتاژ جداسازی: |
2250 VDC |
دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
ارتفاع بالاتر از PCB: |
13.50ميلي متر |
با Finish تماس بگیرید: |
30μin طلا |
انطباق: |
RoHS |

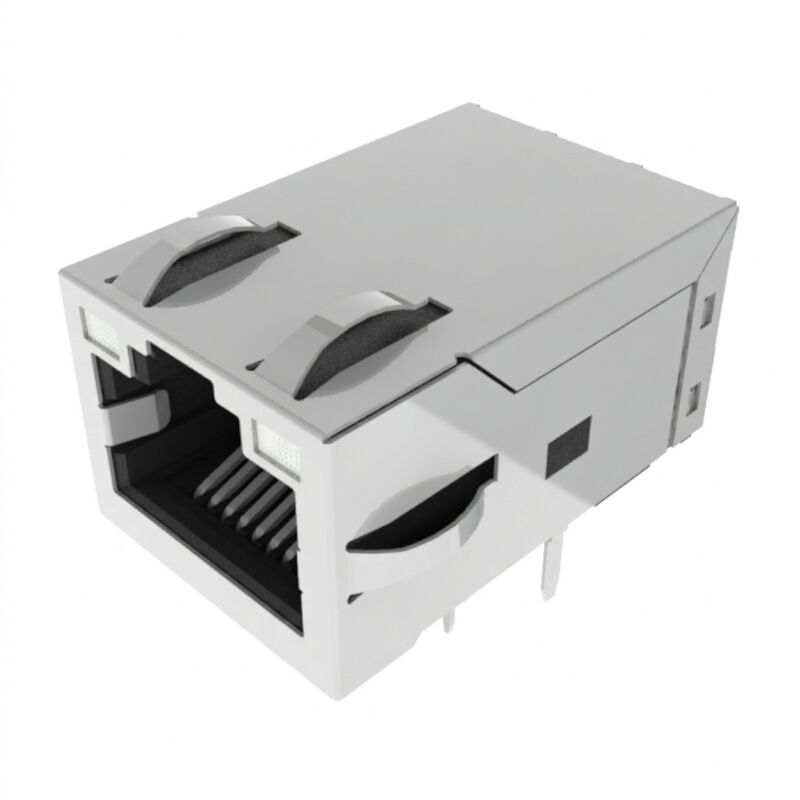

JXF0-5011NL یک ماژول کانکتور یکپارچه (ICM) گیگابیت پالس‌جک تک پورت صنعتی است که برای کاربردهای اترنت مقاوم و پهنای باند بالا که تا 5GBase-T (5 گیگابیت بر ثانیه) کار می کنند، طراحی شده است. JXF0-5011NL که کاملاً مطابق با استانداردهای IEEE 802.3 ساخته شده است، شامل مگنتیک های با کارایی بالا، ترانسفورماتورهای ایزوله و چوک حالت مشترک خط سیگنال 2 سیمه (2W) در یک فرم فاکتور فشرده است.
این کانکتور غیر PoE با داشتن دوگانه LED های دو رنگ سبز-زرد / سبز-زرد، بازخورد بصری لینک/فعالیت چند حالته را در زمان واقعی بدون نیاز به لوله های نوری خارجی ارائه می دهد. JXF0-5011NL که با ترموپلاستیک مقاوم در برابر دمای بالا UL 94V-0 و دم های قلع اندود 3.20 میلی متری ساخته شده است، کاملاً برای خطوط تولید مونتاژ PCB با لحیم کاری مجدد از طریق سوراخ (THR / Pin-in-Paste) واجد شرایط است و به رتبه بندی MSL 1 با عمر نامحدود در کف و تحمل استثنایی شوک/لرزش در طول بازه عملیاتی -40 درجه سانتیگراد تا +85 درجه سانتیگراد دست می یابد.
| پارامتر | مشخصات | استاندارد / شرایط |
| دمای عملیاتی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد | عملیات پهنای باند کامل |
| دمای ذخیره سازی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد | بدون نصب / در سینی اصلی |
| ایزولاسیون دی الکتریک (Pri:Sec) | 2250 ولت DC / 60 ثانیه | مانع کامل اولیه به ثانویه |
| سطح حساسیت به رطوبت | MSL 1 (نامحدود) | IPC / JEDEC J-STD-020 |
| قابلیت اشتعال | UL 94V-0 | ترموپلاستیک با دمای بالا |
| استاندارد ایمنی | UL 62368-1 (شماره پرونده E216117) | تجهیزات صوتی/تصویری، فناوری اطلاعات |
| استاندارد حفره | FCC Part 68, Subpart F | رابط دوشاخه ماژولار RJ45 جهانی |
| متریک | باند فرکانسی | مقدار (حد) |
| نرخ داده | اترنت پایه | 5GBase-T (IEEE 802.3) |
| اندوکتانس (حداقل OCL) | 100 کیلوهرتز، 0.1 میلی آمپر | 180 میکرو هانری حداقل (دیتاشیت به عنوان 180 میلی هانری ذکر شده است) |
| افت درج (حداکثر) | 1.0 مگاهرتز – 125 / 250 مگاهرتز | -1.0 دسی بل / -1.5 دسی بل |
| بازگشت سیگنال (حداقل) |
1 مگاهرتز – 40 مگاهرتز 40 مگاهرتز – 100 مگاهرتز 100 مگاهرتز – 250 مگاهرتز |
-24 دسی بل -19 دسی بل -14 دسی بل (فرمول درون یابی: -20+[12.5×log10(f/40MHz)]) |
| کراس تاک (معمولی) |
10 مگاهرتز – 125 مگاهرتز 125 مگاهرتز – 250 مگاهرتز |
-30 دسی بل -20 دسی بل |
| رد حالت مشترک (حداقل) |
10 مگاهرتز – 125 مگاهرتز 125 مگاهرتز – 250/400 مگاهرتز |
-35 دسی بل -30 دسی بل / -25 دسی بل |
| پیکربندی چوک EMI | خط سیگنال | 2 سیمه (2W)، سمت کابل/سیگنال |
| جزء | جنس | آبکاری / مشخصات |
| رابط کنتاکت | برنز فسفر | 30 میکرون طلا روی حداقل 30 میکرون نیکل زیر آبکاری |
| دم های لحیم کاری | برنز فسفر | حداقل 100 میکرون قلع مات 100% (بدون سرب) |
| پوسته محافظ | آلیاژ مس | آبکاری نیکل با زبانه های اتصال زمین EMI بالا و جانبی |
| طول دم پین | 3.20 میلی متر | بهینه شده برای ضخامت PCB 1.6 میلی متر – 2.4 میلی متر |
| بسته بندی | سینی صنعتی | 50 قطعه در هر سینی کامل |
| پارامتر | LED سبز | LED زرد | شرایط |
| طول موج غالب | 568 نانومتر | 585 نانومتر | معمولی |
| شدت نور | 8 تا 12 میلی کندلا | 8 تا 12 میلی کندلا | @ IF = 20 میلی آمپر (معمولی) |
| زاویه دید | 100 درجه | 100 درجه | نیم زاویه |
| حداکثر توان تلف شده (Pd) | حداکثر 100 میلی وات | حداکثر 100 میلی وات | — |
| حداکثر جریان مستقیم رو به جلو | حداکثر 150 میلی آمپر | حداکثر 150 میلی آمپر | مداوم |
| حداکثر ولتاژ معکوس (Vr) | حداکثر 5.0 ولت | حداکثر 5.0 ولت | — |
JXF0-5011NL از ساختار زاویه راست از طریق سوراخ با فوت پرینت فشرده استفاده می کند.
مقادیر مهم مکانیکی عبارتند از:
| پارامتر مکانیکی | مشخصات |
|---|---|
| عرض کانکتور | 16.80 میلی متر |
| طول کلی | 25.53 میلی متر |
| ارتفاع بالای PCB | 13.50 میلی متر |
| اندازه پین سیگنال | 0.45 × 0.35 میلی متر |
| اندازه پین LED | 0.50 × 0.50 میلی متر |
| عرض توصیه شده فوت پرینت PCB | 16.80 میلی متر |
| طرح بندی توصیه شده PCB | به نقشه سازنده مراجعه کنید |
| فرآیند لحیم کاری توصیه شده | THR / Pin-in-Paste |
JXF0-5011NL مطابق با RoHS است.
مشخصات سازنده شناسایی می کند:
پاسخ: بله. فوت پرینت PCB JXF0-5012NL شامل 14 سوراخ داده/LED به علاوه 4 سوراخ اضافی PoE (پین های 15-18) است. از آنجایی که JXF0-5011NL به سادگی فاقد این 4 پین PoE است، می تواند بدون تغییرات فیزیکی در فوت پرینت 5012NL قرار گیرد، به شرطی که مدارهای PoE استفاده نشده روی برد بدون برق باقی بمانند.
پاسخ: در طراحی غیر PoE، جریان DC بالا و مداوم از سیم مرکزی عبور نمی کند. چوک سیگنال 2 سیمه روی خط کابل/سیگنال، شفافیت سیگنال حالت دیفرانسیلی برتر و تضعیف حالت مشترک متقارن را بدون پارازیت های خازنی اضافی ناشی از سیم سوم ارائه می دهد.
پاسخ: بله. برخلاف ماژول های فعال PoE که مسیرهای برق PoE از ترانسفورماتورهای سیگنال عبور می کنند، JXF0-5011NL یک مانع ایزولاسیون دی الکتریک 2250 ولت DC بدون وقفه بین کل سمت اولیه (سمت کابل) و سمت ثانویه (سمت PHY) را فراهم می کند که کاملاً با الزامات ایمنی ایزولاسیون IEEE 802.3 و UL 62368-1 مطابقت دارد.
پاسخ: LED های داخلی دیودهای دو رنگ ضد موازی هستند. برای روشن کردن رنگ سبز (568 نانومتر)، قطبیت رو به جلو را اعمال کنید (+ روی پین 11، - روی پین 12). برای روشن کردن رنگ زرد (585 نانومتر)، به سادگی قطبیت را معکوس کنید (+ روی پین 12، - روی پین 11).
