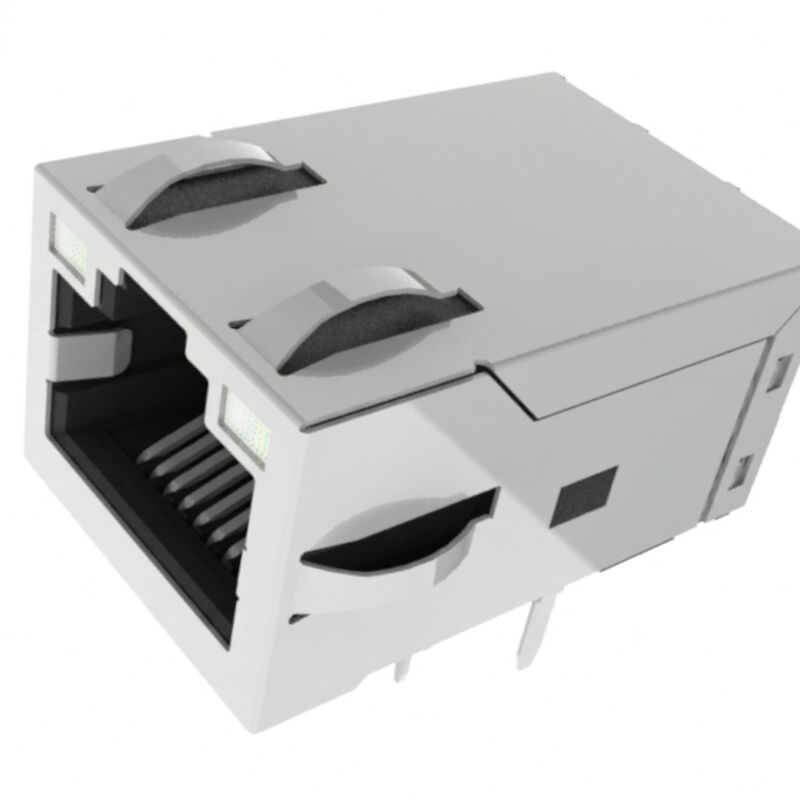

JXF0-1011NL مَج‌جَک RJ45 با قابلیت لحیم‌کاری از طریق سوراخ و ایزولاسیون 2250VDC

مروری بر JXF0-1011NL THR RJ45 Magjack

راJXF0-1011NLیک ماژول اتصال مجتمع تک پورت گیگابیتی RJ45 (ICM) است که برای محاسبات صنعتی تعبیه شده، کنترل کننده های منطقی قابل برنامه ریزی (PLC)، روباتیک کارخانه و ابزار دقیق طراحی شده است. مطابق با مشخصات کامل IEEE 802.3، ترانسفورماتورهای جداسازی 1:1، خاتمه حالت مشترک و یکخفه کننده حالت مشترک خط سیگنال 2 سیمی (2W).به یک ردپای منطبق با FCC.

مجهز به دوتاییLED های دو رنگ سبز/زرد، JXF0-1011NL پیوند، سرعت و تشخیص فعالیت در زمان واقعی را بدون لوله های نور خارجی ارائه می دهد. این کانکتور از ترموپلاستیک با دمای بالا UL 94V-0 ساخته شده است، کانکتور به طور خاص برایجریان مجدد از طریق سوراخ (THR / Pin-in-Paste)خطوط مونتاژ SMT با یکMSL 1رتبه بندی و گواهی J-STD-075 R7 (260 درجه سانتی گراد پیک جریان مجدد)، لحیم کاری موج ثانویه را حذف می کند، نقص مونتاژ و زمان چرخه را کاهش می دهد.

نکات کلیدی معماری:

• جداسازی 2250VDC اولیه به ثانویه واقعی: از آنجایی که این یک معماری داده خالص (Non-PoE) است، جداسازی دی الکتریک کامل در کل مجموعه مغناطیسی حفظ می شود و از فرستنده و گیرنده PHY در برابر موج های میدان محافظت می کند.
• ال ای دی های تشخیصی دو رنگ دوگانه: LEDهای دو جهته چپ و راست (568 نانومتر سبز / 585 نانومتر زرد) نشان‌های وضعیت چند حالته را که توسط پین‌های اختصاصی 11 تا 14 هدایت می‌شوند، اجازه می‌دهند.
• تضعیف فرکانس بالا پایین: تلفات درج برتر (-1.5 دسی بل حداکثر تا 125 مگاهرتز) و افت برگشتی (-16 دسی بل در دقیقه @ 1-40 مگاهرتز) نمودارهای چشمی تمیز و نرخ خطای بسته کم را تضمین می کند.
• SMT-Ready THR Construction: دم های لحیم قلع مات 3.20 میلی متری امکان لحیم کاری خودکار با جریان خمیر در سوراخ را فراهم می کند که مطابق با الزامات پر کردن بشکه کلاس 3 IPC-A-610 است.

مشخصات فنی ICM JXF0-1011NL

برگه داده JXF0-1011NL 1000Base-T RJ45 با LED:

1. برگه داده JXF0-1011NL RJ45 - شماتیک

2. مکانیک اتصالات JXF0-1011NL RJ45

راهنمای ابعاد مکانیکی و پین اوت:

• طرح کلی فیزیکی: 16.80 میلی متر (عرض) × 25.53 میلی متر (طول) × 13.50 میلی متر (ارتفاع بالای PCB).
• برش پنل پیشنهادی: 17.82 × 14.01 میلی متر. جهت گیره:Latch-Up.
• تکالیف پین (14 پین الکتریکی + 2 زبانه محافظ):
  • پین 1: CT 1 (برای کانال 1 ضربه وسط بزنید)
  • پین 2 و 3: TRD1+ / TRD1-
  • پین 4 و 5: TRD2+ / TRD2-
  • پین های 6 و 7: TRD3+ / TRD3-
  • پین های 8 و 9: TRD4+ / TRD4-
  • پین 10: پایان شاسی باب اسمیت (ایزوله شده از طریق خازن 1000pF / 2kV و مقاومت 4×75Ω)
  • پین 11 و 12: LED دو رنگ سمت چپ (ضد موازی: پین 11+/12- = سبز؛ پین 12+/11- = زرد)
  • پین 13 و 14: LED دو رنگ سمت راست (ضد موازی: پین 13+/14- = سبز؛ پین 14+/13- = زرد)
• مشخصات سوراخ حفاری:
• • 10× سوراخ سیگنال: قطر تمام شدهØ0.89 میلی متر(قطر پد: Ø1.40 میلی متر توصیه می شود).
  • 4× سوراخ LED: قطر تمام شدهØ1.02 میلی متر.
  • 2× گیره های پلاستیکی ایستاده:Ø1.57 میلی متر.
  • 2× پست های شیلد گراندینگ:Ø3.25 میلی متر.

پردازش THR / Pin-in-Paste:

JXF0-1011NL متعلق به JX0 استPin-in-Paste / Through-Hole Reflowپلت فرم

فرآیندهای مونتاژ پشتیبانی شده عبارتند از:Pin-in-Paste / THRو لحیم کاری موجی

سازنده J-STD-020 Level 1 و J-STD-075 R7 را مشخص کرده است، از جمله شرایط لحیم کاری حداکثر 260 درجه سانتیگراد.

سوالات متداول:

Q1: چگونه می توانم یک میکروکنترلر GPIO را سیم کشی کنم تا LED های دو رنگ روی پین های 11-14 را هدایت کند؟

A: LED های داخلی سیمی ضد موازی هستند. پایه 11 و پایه 12 را با یک مقاومت محدودکننده جریان (مثلاً 150Ω-330Ω برای 3.3 ولت VCC) به دو GPIO فشار کش جداگانه وصل کنید. تنظیم چراغ های GPIO_A HIGH و GPIO_B LOW سبز (568nm). تنظیم GPIO_A LOW و GPIO_B HIGH چراغ زرد (585 نانومتر). تنظیم LOW یا HIGH LED را خاموش می کند.

Q2: آیا می توان JXF0-1011NL را بر روی PCB طراحی شده برای JXF0-1012NL نصب کرد؟

ج: بله. ردپای JXF0-1012NL دارای 18 سوراخ (10 سیگنال + 4 LED + 4 PoE) است. JXF0-1011NL با 10 سیگنال و 4 سوراخ LED تراز می شود و 4 سوراخ PoE (پین های 15-18) را کاملا خالی می کند.

Q3: چرا JXF0-1011NL به جای یک چوک 3 سیم، یک چوک 2 سیم دارد؟

پاسخ: از آنجایی که هیچ جریان بایاس PoE DC در JXF0-1011NL وجود ندارد، یک خفه کننده خط سیگنال 2 سیمه در سمت کابل تضعیف حالت مشترک متقارن را بدون خازن سرگردان یا تلفات درج مرتبط با سیم پیچ شیر سوم PoE فراهم می کند.
