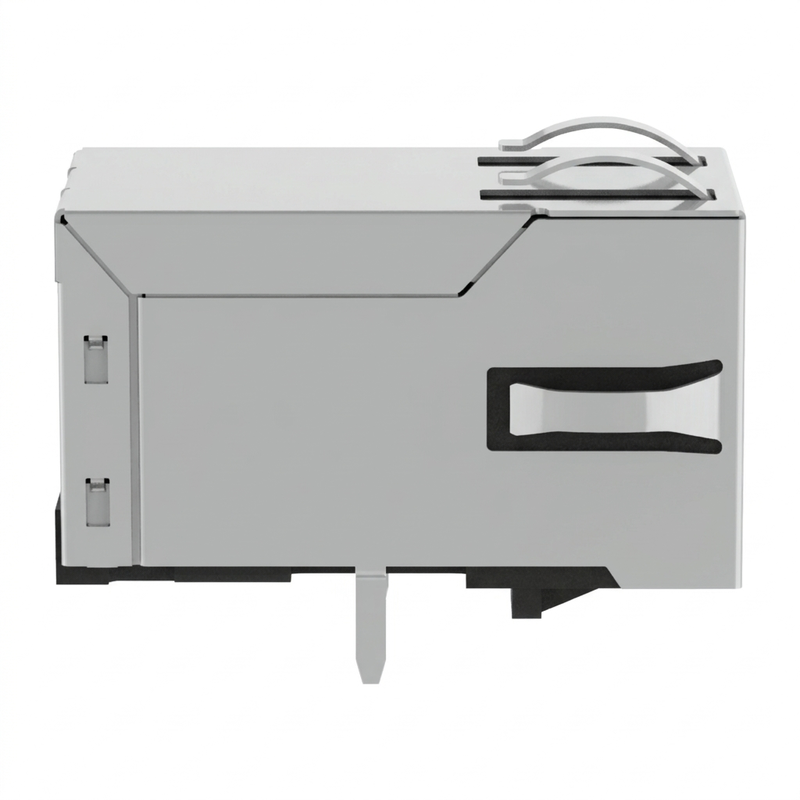

کانکتور RJ45 سوراخ‌دار JXF0-1010NL با مگنتیک 1000BASE-T

راJXF0-1010NL1×1 استکانکتور مغناطیسی یکپارچه 1000Base-T RJ45از سری PulseJack JX0. این رابط اترنت 8P8C را با ترانسفورماتورهای جداسازی یکپارچه 1:1 و چوک های حالت مشترک خط سیگنال 2W در یک بسته محافظ با زاویه سمت راست و تب به بالا ترکیب می کند. مدل داردبدون LED و هیچ PoE پشتیبانی شده، آن را برای تجهیزات اترنت گیگابیتی که به رابط RJ45 ساده و فقط داده نیاز دارند، مناسب می کند. سری JX0 برایعملکرد دمای صنعتی -40 تا +85 درجه سانتیگرادو پشتیبانی می کندجریان مجدد از طریق سوراخ (THR)پردازش

نمای کلی جک مغناطیسی JXF0-1010NL Gigabit RJ45

راJXF0-1010NLیک کانکتور تک پورت گیگابیت RJ45 مقاوم است که ترانسفورماتورهای ایزوله داخلی، پایانه امپدانس و یکچوک حالت مشترک 2 سیم (2 وات) خط سیگنالبه یک فرم فاکتور مطابق با FCC Part 68. این کانکتور با رعایت تمام مشخصات IEEE 802.3ab، انتقال 1 گیگابیت در ثانیه بدون خطر را برای کنترلرهای منطقی قابل برنامه ریزی (PLC)، روباتیک کارخانه، رایانه های شخصی صنعتی و ابزار دقیق تست نوری فراهم می کند.

با حذف LED های یکپارچه و پین های PoE، JXF0-1010NL یک تمیزی فوق العاده را فراهم می کند.رد پای PCB 10 پین. این معماری ظرفیت انگلی را کاهش می‌دهد، بحث متقابل نوری را برای محفظه‌هایی که از لوله‌های نور پنل جلویی استفاده می‌کنند حذف می‌کند، و لایه‌های PCB داخلی را برای سطوح زمین پیوسته و مسیریابی دیفرانسیل 100Ω بهینه می‌کند. این کانکتور از ترموپلاستیک UL 94V-0 با دمای بالا با دم های لحیم قلع مات 3.20 میلی متری ساخته شده است، این کانکتور به طور خاص برایجریان مجدد از طریق سوراخ (THR / Pin-in-Paste)خطوط لحیم کاری خودکار، از بین بردن مراحل لحیم کاری موج ثانویه در حین ملاقاتIPC/JEDEC J-STD-075 (رده R7، حداکثر دمای 260 درجه سانتیگراد)استانداردها

ویژگی های کلیدی ICM JXF0-1010NL Industrial RJ45:

1. 1000Base-T یکپارچه مغناطیسی

JXF0-1010NL برای مشخص شده استاترنت 1000Base-T Gigabitو دارای چهار کانال ترانسفورماتور 1:1 برای چهار جفت اترنت دیفرانسیل است. شماتیک داخلی چهار مسیر ترانسفورماتور متقارن را بین سمت PCB و سمت کابل نشان می دهد.

2. بدون پیکربندی LED

JXF0-1010NL حاویبدون LED های یکپارچه. این در مواردی مفید است که نشانگر پیوند/فعالیت از طریق یک لوله نور خارجی، نشانگر پانل جلویی، رابط نرم افزاری انجام می شود یا مورد نیاز نیست.

پیکربندی بدون LED همچنین تعداد پین های رابط را در مقایسه با نسخه LED مربوطه JXF0-1011NL کاهش می دهد.

3. رابط داده غیر PoE

جدول داده های سازنده مشخص می کندPoE پشتیبانی شده: خیربرای JXF0-1010NL. برخلاف نسخه PoE 90W JXF0-1012NL، این مدل برای اتصال داده های اترنت بدون مسیر برق PoE در نظر گرفته شده است.

4. جداسازی ترانسفورماتور 2250 VDC

JXF0-1010NL با مشخص شده استعایق ترانسفورماتور 2250 VDC / 60 ثانیه. رتبه جداسازی در سراسر مانع جداسازی ترانسفورماتور همانطور که در برگه اطلاعات سازنده بیان شده اعمال می شود.

5. محدوده دمای صنعتی

محدوده دمای عملیاتی مشخص شده است-40 درجه سانتیگراد تا +85 درجه سانتیگرادپشتیبانی از تجهیزات اترنت مستقر در محیط های صنعتی و با دمای بالا.

6. انگشتان EMI در بالا و کناره ها

سپر یکپارچه شاملانگشتان EMI بالا و کناری، یک رابط سپر فلزی تعریف شده برای محفظه تجهیزات فراهم می کند. سازنده سپر را به عنوان آلیاژ مس نیکل اندود معرفی می کند.

7. THR / Pin-in-Paste سازگار

سری JX0 برایجریان مجدد از طریق سوراخ (THR)پردازش سازنده همچنین تست لحیم کاری J-STD-002 و طبقه بندی J-STD-075 R7 را با حداکثر مشخصات لحیم کاری موجی 260 درجه سانتیگراد مشخص می کند.

مشخصات JXF0-1010NL Through-Hole Reflow RJ45

برگه داده JXF0-1010NL - طرح بندی و شماتیک PCB توصیه شده

مشخصات الکتریکی @25℃:

معماری مغناطیسی داخلی JXF0-1010NL

▶ شماتیک داخلی شامل چهار استکانال های ترانسفورماتور 1:1. هر جفت اترنت از ترانسفورماتور یکپارچه عبور می کند و aچوک حالت مشترک 2 واتی که در مسیر سیگنال/کابل قرار دارد.

▶نسخه بدون LED همچنین یک شبکه پایانه متشکل از4 × مقاومت 75 Ω و خازن 1000 pF / 2 kV، همانطور که در شماتیک سازنده نشان داده شده است.

▶ این بدان معناست که مهندس نیازی به بازتولید کامل ترانسفورماتور و ساختار چوک حالت معمولی به عنوان اجزای مغناطیسی جداگانه روی PCB ندارد.

پین اوت JXF0-1010NL

JXF0-1010NL از یک کامپکت استفاده می کندپیکربندی 10 سیگنال پینبدون پین های LED یا PoE اضافی موجود در انواع دیگر.

شماتیک داخلی چهار کانال ترانسفورماتور دیفرانسیل و اتصال پایانی پین-10 را تایید می کند.

مفهوم پیکربندی پین

PCB SIDE 10 8 6 4 2 9 7 5 3 1 10 → GND 9 → TRD4- 8 → TRD4+ 7 → TRD3- 6 → TRD3+ 5 → TRD2- 4 → TRD2+ 3 → TRD1- 2 → TRD1+

همیشه قبل از رهاسازی PCB شماره پین ​​را بر اساس نقشه مکانیکی کنترل شده بررسی کنید.

سوالات متداول فنی

Q1: آیا می توانم JXF0-1010NL را روی یک ردپای 18 پین طراحی شده برای JXF0-1012NL قرار دهم؟

ج: بله. طرح کلی فیزیکی، میخ های راهنما و 10 پین سیگنال (پین های 1-10) از نظر ابعادی در کل خانواده JXF0 یکسان هستند. اگر برد شما دارای ردپای اصلی 18 سوراخه باشد، JXF0-1010NL کاملاً در جای خود لحیم می‌شود و سوراخ‌های LED (پین‌های 11-14) و PoE (پین‌های 15-18) را خالی می‌گذارد.

Q2: چرا JXF0-1010NL را به JXF0-1011NL با LED های داخلی انتخاب کنید؟

پاسخ: فراتر از هزینه قطعات کمتر، JXF0-1010NL زمانی انتخاب می شود که:

1. این تجهیزات از لوله های نور اکریلیک سفارشی استفاده می کند که روی یک قاب جلوی فلزی نصب شده اند.
2. این محصول در اتاق‌های تاریک نوری یا محفظه‌های حسگر بینایی که آلودگی نور LED باید صفر باشد کار می‌کند.
3. طراحان می‌خواهند تراکم مسیریابی PCB را به حداقل برسانند و کوپلینگ نویز احتمالی را از سیگنال‌های دیجیتال LED با سوئیچ سریع به ردیابی PHY با سرعت بالا حذف کنند.

Q3: آیا JXF0-1010NL از جریان مجدد بدون سرب (Pin-in-Paste) پشتیبانی می کند؟

ج: بله. مطابق با IPC/JEDEC J-STD-020 MSL 1 و J-STD-075 رده R7، محفظه با دمای بالا در برابر پروفیل های لحیم کاری با جریان مجدد با حداکثر درجه حرارت تا 260 درجه سانتیگراد مقاومت می کند.
