جزئیات محصول
محل منبع: چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: JXF0-5011NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50 عدد
قیمت: $ 1.3
جزئیات بسته بندی: قرقره
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: L/C، D/A، D/P، T/T، وسترن یونیون
قابلیت ارائه: 5 کیلوگرم در ماه
شماره قطعه: |
JXF0-2512NL |
نرخ داده: |
2.5GBASE-T |
RoHS: |
بله |
ولتاژ جداسازی: |
2250 VDC |
دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
تعداد کانال ها/بنادر: |
1x1 |
محافظ: |
بله |
نوع رابط: |
ICM |
شماره قطعه: |
JXF0-2512NL |
نرخ داده: |
2.5GBASE-T |
RoHS: |
بله |
ولتاژ جداسازی: |
2250 VDC |
دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
تعداد کانال ها/بنادر: |
1x1 |
محافظ: |
بله |
نوع رابط: |
ICM |

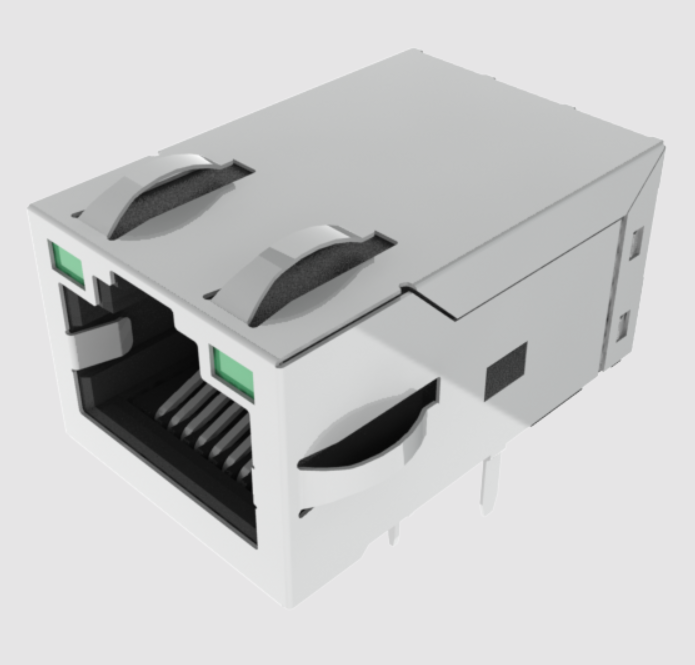

ماژول JXF0-2512NL برای پاسخگویی به نیازهای دوگانه افزایش پهنای باند و تغذیه دستگاه‌های با توان بالا در محیط‌های صنعتی ناهموار طراحی شده است. این کانکتور یکپارچه RJ45 با مشخصات کامل IEEE 802.3bz و IEEE 802.3bt، انتقال پایدار اترنت 2.5 گیگابیت بر ثانیه را ارائه می‌دهد و همزمان تا 90 وات توان پیوسته را از طریق کابل‌های دسته‌بندی 4 جفتی تأمین یا دریافت می‌کند.
برای حفظ کیفیت سیگنال برتر تحت بارهای DC سنگین، JXF0-2512NL دارای یک چوک حالت مشترک 3 سیمه داخلی در سمت PHY است. این امر هسته‌های چوک مغناطیسی را از جریان بایاس DC 900 میلی آمپری که از طریق شیرهای مرکزی سمت کابل عبور می‌کند، جدا می‌کند و به طور کامل از اشباع هسته مغناطیسی جلوگیری می‌کند. این قطعه که در پلاستیک ترموپلاستیک مقاوم در برابر دمای بالا UL 94V-0 با دم‌های لحیم‌کاری قلع مات 3.20 میلی‌متری قرار گرفته است، به طور کامل برای مونتاژ خودکار Through-Hole Reflow (THR / Pin-in-Paste) رتبه‌بندی شده است، دارای عمر قفسه MSL 1 است و می‌تواند پروفایل‌های اوج لحیم‌کاری مجدد 260 درجه سانتیگراد (IPC/JEDEC J-STD-075 دسته R7) را تحمل کند.
| متریک | محدوده فرکانس | حد فنی | استاندارد / شرایط |
| نرخ داده | اترنت پایه | 2.5GBase-T (2.5 گیگابیت بر ثانیه) | مطابق با IEEE 802.3bz |
| رتبه توان PoE | 4 جفت پیوسته | 900 میلی آمپر در 57 ولت DC (90 وات) | IEEE 802.3bt Type 4 (PoE++) |
| اندوکتانس مدار باز (OCL) | 100 کیلوهرتز، 0.1 میلی آمپر | حداقل 180 میکرو هانری | سمت رسانه |
| نسبت دور | تمام 4 کانال | 1:1 | کانال‌های ارسال / دریافت |
| افت درج (حداکثر) | 1.0 مگاهرتز – 125 / 250 مگاهرتز | -1.0 دسی‌بل | از سمت رسانه به PHY |
| افت بازگشت (حداقل) |
1 مگاهرتز – 40 مگاهرتز 40 مگاهرتز – 100 مگاهرتز 100 مگاهرتز – 250 مگاهرتز |
-20 دسی‌بل -14 دسی‌بل -10 دسی‌بل |
امپدانس سیستم 100 اهم (فرمول: -20+[15×log10(f/40MHz)]) |
| کراس‌تاک (معمولی) | 10 مگاهرتز – 125 مگاهرتز | -30 دسی‌بل | سرکوب بین کانالی |
| رد حالت مشترک (حداقل) |
10 مگاهرتز – 125 مگاهرتز 125 مگاهرتز – 250/400 مگاهرتز |
-35 دسی‌بل -30 دسی‌بل |
فیلتر نویز EMI |
| جداسازی دی الکتریک | 60 ثانیه | 2250 ولت DC | فقط ترانسفورماتور (اولیه:ثانویه)* |
| توپولوژی چوک EMI | داخلی | 3 سیمه (3W)، سمت PHY | اثبات اشباع بایاس DC |
*توجه: جداسازی ولتاژ بالا فقط در سراسر سیم‌پیچ‌های ترانسفورماتور به دلیل اتصالات مستقیم DC PoE از طریق شیر مرکزی اعمال می‌شود.
| پارامتر | مشخصات | استاندارد مرجع / معیار |
| دمای عملیاتی / ذخیره‌سازی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد | محدوده کامل درجه صنعتی |
| ساختار محفظه | ترموپلاستیک مهندسی با دمای بالا | دارای گواهینامه اشتعال UL 94V-0 |
| جنس رابط تماس | برنز فسفر | 30 میکرو اینچ طلا روی حداقل 30 میکرو اینچ نیکل |
| آبکاری دم لحیم‌کاری | برنز فسفر | حداقل 100 میکرو اینچ مات قلع (بدون سرب) |
| پوسته محافظ | آلیاژ مس | آبکاری شده با نیکل با انگشتان EMI بالا و جانبی |
| سطح حساسیت به رطوبت (MSL) | MSL 1 (نامحدود) | IPC / JEDEC J-STD-020 |
| مقاومت حرارتی لحیم‌کاری | اوج 260 درجه سانتیگراد لحیم‌کاری مجدد / موج | IPC / JEDEC J-STD-075 (طبقه‌بندی R7) |
| گواهینامه ایمنی | شماره پرونده E216117 | دارای گواهینامه UL 62368-1 |
| بسته‌بندی استاندارد | سینی پلاستیکی صنعتی | 50 قطعه / سینی کامل |
| متریک | LED سبز | LED زرد | شرایط تست |
| طول موج غالب | 568 نانومتر | 585 نانومتر | معمولی |
| شدت نورانی | 8 تا 12 میلی‌کندلا | 8 تا 12 میلی‌کندلا | @ IF = 20 میلی آمپر (معمولی) |
| زاویه دید | 100 درجه | 100 درجه | دید وسیع |
| حداکثر توان تلف شده (Pd) | حداکثر 100 میلی وات | حداکثر 100 میلی وات | — |
| حداکثر جریان مستقیم پیوسته | حداکثر 150 میلی آمپر | حداکثر 150 میلی آمپر | DC پیوسته |
| حداکثر ولتاژ معکوس (Vr) | حداکثر 5.0 ولت | حداکثر 5.0 ولت | — |
ابعاد فیزیکی: 16.80 میلی‌متر (عرض) × 25.53 میلی‌متر (طول) × 13.50 میلی‌متر (ارتفاع بالای PCB).
برش پنل پیشنهادی: 17.82 میلی‌متر × 14.01 میلی‌متر. جهت‌گیری قفل: قفل (TU).
تفکیک پین‌ها (18 پین الکتریکی + 2 زبانه اتصال زمین محافظ):
مشخصات سوراخ مته:
پاسخ: هنگام تحویل جریان DC پیوسته 900 میلی آمپر از طریق جفت‌های کابل، چوک‌های حالت مشترک معمولی در سمت کابل دچار اشباع شدید DC مغناطیسی می‌شوند که باعث کاهش اندوکتانس و از بین رفتن یکپارچگی داده‌های چند گیگابیتی می‌شود. قرار دادن چوک 3 سیمه در سمت PHY، سیم‌پیچ‌های چوک را از جریان مستقیم DC جدا می‌کند و CMRR ثابت را در تمام فرکانس‌ها تضمین می‌کند.
پاسخ: رتبه جداسازی دی الکتریک 2250 ولت DC فقط در سراسر ترانسفورماتور (اولیه:ثانویه) اعمال می‌شود. هرگز پتانسیل‌های تست ولتاژ بالا را بین کنتاکت‌های کابل RJ45 و پین‌های PoE سمت PCB (پین‌های 15-18) اعمال نکنید، زیرا این خطوط تغذیه مستقیماً به شیرهای مرکزی ترانسفورماتور هدایت می‌شوند.
پاسخ: بله. این قطعه به طور کامل برای لحیم‌کاری مجدد Through-Hole (THR / Pin-in-Paste) واجد شرایط است. با رتبه MSL 1 و طبقه‌بندی J-STD-075 R7، می‌تواند دماهای اوج لحیم‌کاری مجدد بدون سرب تا 260 درجه سانتیگراد را بدون خطر تاول زدن پلاستیک یا عدم هم‌ترازی پین تحمل کند.
