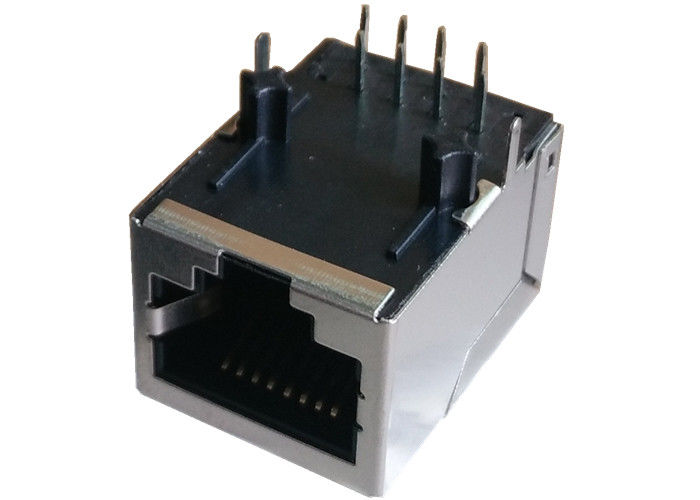

چوک جک LFJG4932CNL حالت عادی و خاموش چاقو HFJ11-LG1GERL Rj45 Gigabit Tab-Down

جزئیات سریع

حالت عادی Choke RJ45 FastJack ™ 1x1 Tab-Down

فیلترهای حالت مشترک 1.Integrated
2.برای استفاده در مدارات گیگابیت و 10 / 100BASE-TX
طراحی تماس با قدرت 3. شخصی
آبکاری طلای 4.30μ ”(حداقل) در مورد مخاطبین
5.UL مواد شناخته شده

6.. مدل طراحی: 【 HFJ11-LG1GERL

7.. مدل تولید ماس: 【 LPJG4932CNL

MAG.REVERSE LATCH ،

LED اختیاری؛ انگشت EMI اختیاری.

شرح

حالت عادی فوری FastJack ™ 1x1 Tab-Down Choke RJ45 ، M eeting IEEE 802.3 / af / at

1. ویژگی های نوع محصول:

1) نوع محصول = اتصال
2) جک نوع = RJ45
3) مشخصات = استاندارد
4) جهت نصب PCB = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. پیوست مکانیکی:
1) پیکربندی جک = 1 x 1

3. مشخصات برق:
1) محافظت شده = بله

4. ویژگی های مرتبط با خاتمه:
1) انگشت EMI - پایین = بدون
2) روش خاتمه = لحیم کاری

5. ویژگی های مرتبط با بدن:
1) پیکربندی پورت = تنها / چند
2) EMI Fingers -Top و Sides = با / بدون
3) جهت یابی لچ = استاندارد - پایین چفت
4) طول دم PCB

6. تماس با ویژگی های مرتبط:
1) از پیش بارگذاری شده = بله
2) نوع خاتمه تماس با = از طریق سوراخ / سطح زمین

7. ویژگی های مرتبط با مسکن:
1) سبک اتصال = جک

8- استانداردهای صنعت:
1) RoHS / ELV انطباق = سازگار با RoHS ، سازگار با ELV
2) فرآیندهای لحیم کاری سرب رایگان = لحیم کننده موج قادر به 240 درجه سانتیگراد ،

لحیم کاری موج قادر به دمای 260 درجه سانتیگراد ، لحیم کاری موج قادر به 265 درجه سانتی گراد است

Reflow-لحیم کاری اختیاری؛
3) تاریخچه سازگاری RoHS / ELV = همیشه سازگار با RoHS بود

9. مارک شناسایی:
1) رنگ چراغ چپ (موقعیت شماره 1) = سبز - مقاومت 250 اهم
2) رنگ LED سمت راست (موقعیت شماره 2) = سبز - مقاومت 250 اهم

10. شرایط استفاده:
1) به = صفحه مدار چاپی اعمال می شود
2) شرایط محیطی = دفتر / مقدمات
3) دمای کار (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

برنامه های کاربردی برای کاربر نهایی

طراحی شده برای پشتیبانی از برنامه های کاربردی ، مانند مودم ADSL ، LAN-on-Motherboard. تجهیزات ارتباطی و ارتباطی N مانند HUB ، کارت PC ، سوئیچ ، روتر ، کامپیوتر اصلی ، SDH ، PDH ، IP تلفن ، مودم xDSL ، راه حل های مرکز تماس ، جعبه های برتر مجموعه پیچیده ، تنظیم بالا جعبه های گرافیکی ، راه اندازی دروازه های VOIP ، پروتکل Border Gateway ، سوئیچ اترنت سریع. ..
