HFJ11-2450E-L21RL تنها بندر RJ45، 10 / 100BASE-TX RJ45 HFJ11-2450E-L55RL

HFJ11-2450E-L21RL تنها بندر RJ45، 10 / 100BASE-TX RJ45 HFJ11-2450E-L55RL

جزئیات سریع

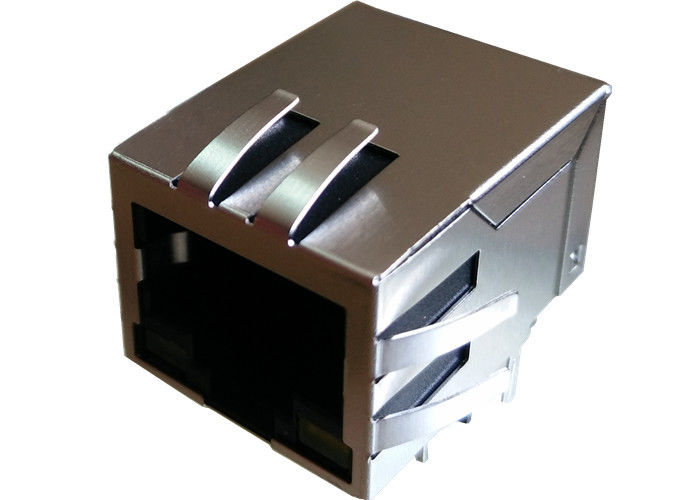

FastJack ™ 1x1 Tab-Down 10 / 100BASE-TX RJ45

1.10 / 100 RJ45 اترنت
2.IEEE802.3u مطابق
3.30μ "طلا سازی (دقیقه) در تماس
4.350uH دقیقه OCL در 8mA DC اختلال در سراسر
محدوده دماي 5.Full
تست برق 6.100٪
7.1500Vrms سلام پت
8. طرح پشتیبان گیری مقاوم در برابر حمل و نقل

9. مدل طراحی: 【HFJ11-2450E-L21RL / HFJ11-2450E-L55RL】

مدل 10.Mass تولید: 【LPJXXXXNL】

MAG.، REVERSE LATCH، LED اختیاری، EMI-انگشت اختیاری.

شرح

FastJack ™ 1x1 Tab-Down 10 / 100BASE-TX RJ45، ملاقات IEEE 802.3 / af / at

1. نوع محصول ویژگی ها:

1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting Orientation = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. مکانیکی پیوست:
1) Jack Configuration = 1 x 1

3. مشخصات برق:
1) محافظت شده = بله

4. ویژگی های مربوط به خاتمه دادن
1) EMI Finger - Bottom = بدون
2) Termination Method = Solder

5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - لکه پایین
4) PCB Tail Length

6. ارتباط ویژگی های مرتبط:
1) قبل از بارگذاری = بله
2) اتصال نوع اتصال = از طریق سوراخ / کوه سطح

7. ویژگی های مرتبط با مسکن:
1) اتصال سبک = جک

8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسس سرب آزاد بدون جوش = جوش لحیم کاری تا 240 درجه سانتیگراد،

لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است

Reflow-لحیم کاری اختیاری
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود

9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس

10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

برنامه های کاربردی برای کاربر ترمینال

طراحی شده برای پشتیبانی از برنامه های کاربردی، مانند مودم های ADSL، شبکه در مادربرد. N شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL، راه حل های مرکز تماس، جعبه تنظیم مجتمع، راه اندازی VOIP دروازه، پروتکل مرز دروازه، سوئیچ اترنت سریع. ..
