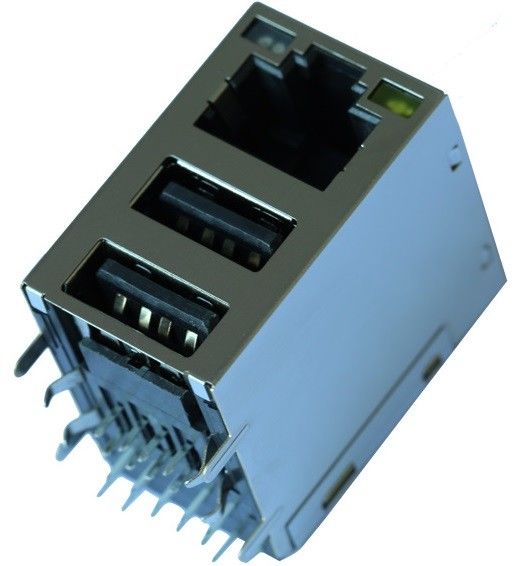

JFM25U1B-01V3-4F دو پورت USB با اتصالات Rj45 گیگابایت اترنت مغناطیسی

JFM25U1B-01V3-4F دو پورت USB با اتصالات Rj45 گیگابایت اترنت مغناطیسی

جزئیات سریع

RJ45 + USB W / LED W / فیلتر 10/100 / 1000Mbps، محافظت شده از طریق سوراخ

1.RoHS "NL" حداکثر امتیاز لحیم کاری 260 درجه سانتی گراد
2. ارتفاع کم و ریز کوچک برای به حداقل رساندن فضای هیئت مدیره

3.Meets IEEE 802.3 مشخصات
حداقل 4.350μH حداقل OCL با جریان فعلی 8mA
عملکرد 5.High برای سرکوب حداکثر EMI

6. مدل طراحی: 【 JFM25U1B-01V3-4F 】

7. تولید مدل ماکس: 【 LPJU5403BONL 】

MAG.REVERSE LATCH،

چراغ اختیاری EMI انگشت اختیاری

شرح

RJ45 + USB W / LED W / فیلتر 10/100 / 1000Mbps، محافظت شده از طریق سوراخ، M IEeting 802.3 / af / at

1. نوع محصول ویژگی ها:

1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting Orientation = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. مکانیکی پیوست:
1) Jack Configuration = 1 x 1

3. مشخصات برق:
1) محافظت شده = بله

4. ویژگی های مربوط به خاتمه دادن
1) EMI Finger - Bottom = بدون
2) Termination Method = Solder

5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - لکه پایین
4) PCB Tail Length

6. ارتباط ویژگی های مرتبط:
1) قبل از بارگذاری = بله
2) اتصال نوع اتصال = از طریق سوراخ / کوه سطح

7. ویژگی های مرتبط با مسکن:
1) اتصال سبک = جک

8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسس سرب آزاد بدون جوش = جوش لحیم کاری تا 240 درجه سانتیگراد،

لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است

Reflow-لحیم کاری اختیاری
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود

9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس

10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

برنامه های کاربردی برای کاربر ترمینال

طراحی شده برای پشتیبانی از برنامه های کاربردی، مانند مودم های ADSL، شبکه در مادربرد. N شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL، راه حل های مرکز تماس، جعبه تنظیم مجتمع، راه اندازی VOIP دروازه، پروتکل مرز دروازه، سوئیچ اترنت سریع. ..
