LU1T041C-43 LF / LU1S041F-43 LF RJ45 تنها پورت 10/100 BASE-TX فیلتر

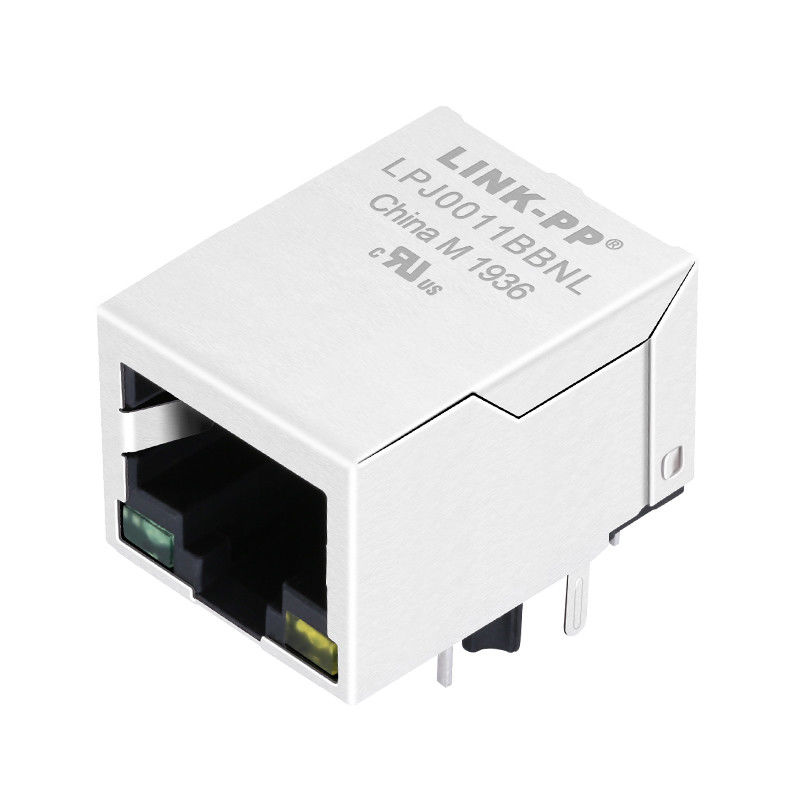

جزئیات سریعی از ماگ جک LINK-PP LPJ0011BBNL صنعتی RJ45

10/100 BASE-T RJ45 1 x 1 یک اتصال دهنده مقناطیسی یکپارچه

1. انطباق استاندارد:

• با استانداردهای FCC برای کانکتورهای RJ-45 مطابقت دارد.
• با استانداردهای IEEE802.3u مطابقت دارد.

2اجزای یکپارچه:

• کانکتور RJ-45 شامل یک ترانسفورماتور، مقاومت مقاومت و خازن ولتاژ بالا است.
• طراحی شده با همان اندازه یک کانکتور استاندارد RJ-45 برای صرفه جویی در فضای صفحه PCB.

3عملکرد:

• تشعشعات EMI را کاهش می دهد تا عملکرد کلی EMI را بهبود بخشد.
• طراحی شده برای انتقال 10/100 BASE از طریق کابل UTP-5.
• شامل دو لامپ LED یکپارچه (اختیاری) است.

4. EMI و جداسازی سیگنال:

• سیم های سیگنال LED از سیم های سیگنال Ethernet جدا شده اند تا EMI و مکالمات متقابل را کاهش دهند.

5. موافقت با RoHS:

• کاملا مطابق با الزامات RoHS

6محدوده دما:

• محدوده دمای کار: 0°C تا +70°C.
• محدوده دمای ذخیره سازی: -25°C تا +85°C.

7مدل ها:

• مدل طراحی: LU1T041C-43 LF / LU1S041F-43 LF.
• مدل تولید انبوه: LPJ0011BBNL

توضیحات

1مشخصات نوع محصول:

1) نوع محصول = کانکتور
2) نوع جک = RJ45
3) پروفایل = استاندارد
4) جهت گیری نصب PCB = ورودی جانبی (زاویه راست) / ورودی بالا ((عمودی)

2دستگاه مکانیکی:
1) پیکربندی جک = 1 × 1

3مشخصات الکتریکی:
1) محافظت شده = بله

4. ویژگی های مرتبط با پایان:
1) انگشت EMI - پایین = بدون
2) روش پایان دادن = جوش

5ویژگی های مربوط به بدن:
1) پیکربندی پورت = تک/متعدد
2) انگشتان EMI - بالا و سمت = با/ بدون
3) جهت گیری قفل = استاندارد - قفل پایین
4) طول دم PCB

6مشخصات مرتبط با تماس:
1) پیش شارژ = بله
2) نوع پایان تماس = از طریق سوراخ / سطح نصب

7ویژگی های مربوط به مسکن:
1) سبک کانکتور = جک

8استانداردهای صنعت:
1) مطابقت با RoHS/ELV = مطابقت با RoHS، مطابقت با ELV
2) فرآیند های جوش آزاد سرب = جوش موج قابل 240 °C،

پمپ موج قابل استفاده در 260 درجه سانتیگراد، پمپ موج قابل استفاده در 265 درجه سانتیگراد

رفلک سولدرینگ اختیاری است
3) تاریخچه انطباق RoHS / ELV = همیشه مطابق RoHS بود

9علامت شناسايي:
1) رنگ LED سمت چپ (موقف # 1) = سبز - مقاومت 250 اوم
2) رنگ LED سمت راست (موقف # 2) = سبز - مقاومت 250 اوم

10شرایط استفاده:
1) برای = صفحه مدار چاپی اعمال می شود
2) شرایط محیط زیست = دفتر / محل
3) دمای کار (°C) = 0 - 70/-40 - +85

11. هیپوت: 1500Vrms MIN

مشخصات مواد LU1T041C-43 LF / LU1S041F-43 LF:

1. مواد پلاستیکی: پوشش سیاه ترموپلاستیک (UL 94V-0) باعث مقاومت و دوام بالای شعله می شود.
2. سپر فلزی: مس با ضخامت نیکل 20U "برای سپر موثر.
3. سیم بهار: برنز فسفری با پوشش طلایی انتخابی برای هدایت قابل اعتماد.
4. پين سولدر: 0.4x0.4mm، برنز فسفر با پوشش سولدر برای نصب امن PCB.
5. این کانکتور همه کاره برای کاربردهای صنعتی که نیاز به عملکرد قوی و قابلیت اطمینان بالا در اتصال اترنت دارند ایده آل است.
