MIC66211-5171T-LF3/7499210121 کانکتور RJ45 PoE پل یکسو کننده LPJ4049HDNL

PoE کانکتور RJ45 MIC66211-5171T-LF3 = 7499210121 نمای کلی

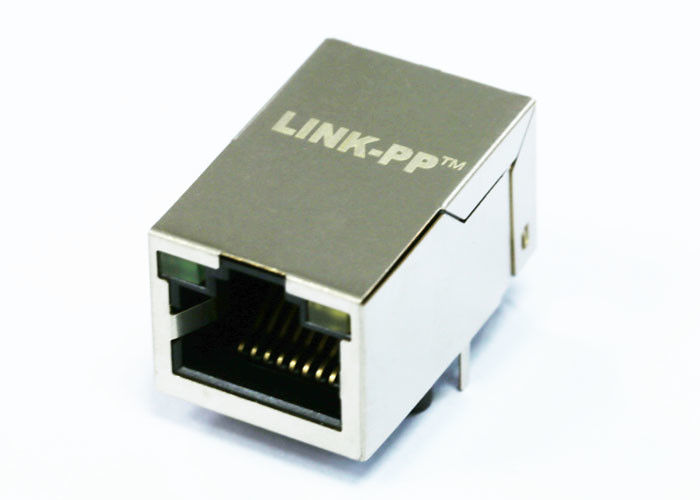

این MIC66211-5171T-LF3/7499210121 یک کانکتور RJ45 تک پورت با مگنتیک یکپارچه (ترانسفورماتور، چوک حالت مشترک و پل یکسوساز) است که به طور خاص برای کاربردهای 10/100Base-T PoE طراحی شده است. این قطعه دارای پیکربندی تب-داون ورودی جانبی با نشانگرهای LED زرد/سبز است که اتصال فشرده و قابل اعتماد را برای کاربردهای صنعتی و شبکه‌ای ارائه می‌دهد.

1. 10/100 اترنت RJ45 IEEE 802.3af PoE
2. پوشش طلای 6 میکرو اینچ (حداقل) روی کنتاکت‌ها
3. حداقل 350 میکرو هانری OCL در بایاس جریان مستقیم 8 میلی آمپر در سراسر
4. محدوده دمایی کامل ماژول مگنتیک Power Over Ethernet RJ45
5. تست الکتریکی 100%
6. 1500 ولت RMS Hi-Pot
7. طراحی کنتاکت مقاوم اختصاصی

مشخصات الکتریکی @25 درجه سانتیگراد

1. نسبت دور (±2%):
TX=1CT:1 RX=1CT:1
2. اندوکتانس OCL: حداقل 350 میکرو هانری
@ 100 کیلوهرتز / 0.1 ولت، بایاس جریان مستقیم 8 میلی آمپر
3. افت درج:
حداکثر 1.0- دسی بل @ 1.0-100 مگاهرتز
4. نسبت بازگشت:
حداقل 18- دسی بل @ 1-10 مگاهرتز
حداقل 16- دسی بل @ 10-30 مگاهرتز
حداقل 12- دسی بل @ 30-60 مگاهرتز
حداقل 10- دسی بل @ 60-100 مگاهرتز
5. تداخل متقابل:
حداقل 40- دسی بل @ 1-30 مگاهرتز
حداقل 35- دسی بل @ 30-60 مگاهرتز
حداقل 30- دسی بل @ 60-100 مگاهرتز
6. سرکوب حالت مشترک:
حداقل 30- دسی بل @ 1-50 مگاهرتز
حداقل 20- دسی بل @ 50-150 مگاهرتز
7. تست Hipot: حداقل 1500 ولت RMS
8. محدوده دمای عملیاتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد.

سوالات متداول

1. کانکتور RJ45 PoE چیست؟

کانکتور RJ45 PoE (Power over Ethernet) مگنتیک اترنت و گاهی اوقات یکسوسازها را یکپارچه می‌کند و امکان انتقال همزمان داده و برق را از طریق یک کابل اترنت فراهم می‌آورد. این امر طراحی PCB را ساده کرده و از دستگاه‌هایی مانند دوربین‌های IP، تلفن‌های VoIP و کنترل‌کننده‌های صنعتی پشتیبانی می‌کند.

2. کانکتور RJ45 PoE چه تفاوتی با کانکتور RJ45 استاندارد دارد؟

برخلاف کانکتورهای RJ45 استاندارد، کانکتور RJ45 PoEدارای مگنتیک داخلی (ترانسفورماتورها و چوک‌ها) وسازگاری با PoE است که امکان تحویل ایمن برق (طبق استانداردهای IEEE 802.3af/at/bt) را در کنار انتقال دادهفراهم می‌کند.

3. کاربردهای معمول کانکتورهای RJ45 PoE چیست؟

• دوربین‌های امنیتی IP
• نقاط دسترسی بی‌سیم
• کامپیوترهای صنعتی و سیستم‌های نظارتی
• کنتورهای هوشمند و گیت‌وی‌های IoT
• تلفن‌های VoIP
• دستگاه‌های انرژی تجدیدپذیر مانند اینورترهای خورشیدی

4. کانکتورهای RJ45 PoE از چه استانداردهایی پشتیبانی می‌کنند؟

بیشتر کانکتورهای RJ45 PoE مطابق با موارد زیر هستند:

• IEEE 802.3af (PoE، تا 15.4 وات)
• IEEE 802.3at (PoE+، تا 30 وات)
• برخی مدل‌های پیشرفته پشتیبانی می‌کنندIEEE 802.3bt (PoE++ / 4PPoE، تا 60-90 وات).

5. چگونه کانکتور RJ45 PoE مناسب را انتخاب کنیم؟

عوامل کلیدی که باید در نظر گرفته شوند:

• نرخ داده پشتیبانی شده (10/100Base-T، گیگابیت یا بالاتر)
• سطح توان PoE (af، at، یا bt)
• محدوده دمای عملیاتی
• ولتاژ ایزولاسیون Hi-pot
• نشانگرهای LED (برای وضعیت لینک/فعالیت)
• انطباق با UL، RoHS و REACH

6. آیا کانکتورهای RJ45 PoE سازگاری با نسخه‌های قبلی دارند؟

بله. یک کانکتور RJ45 PoE همچنان می‌تواند بادستگاه‌های غیر PoE کار کند زیرا تحویل برق تنها زمانی فعال می‌شود که یک دستگاه تغذیه شده سازگار (PD) شناسایی شود. این امر عملکرد ایمن را با تجهیزات اترنت قدیمی تضمین می‌کند.

7. مزایای استفاده از کانکتورهای RJ45 PoE یکپارچه چیست؟

• با ترکیب مگنتیک و RJ45 در یک قطعه، فضای PCB را ذخیره می‌کند
• عملکرد EMI را بهبود می‌بخشد
• طراحی مدار را ساده کرده و هزینه BOM را کاهش می‌دهد
• قابلیت اطمینان بالاتر و عملکرد حرارتی بهتر را برای محیط‌های صنعتی فراهم می‌کند
