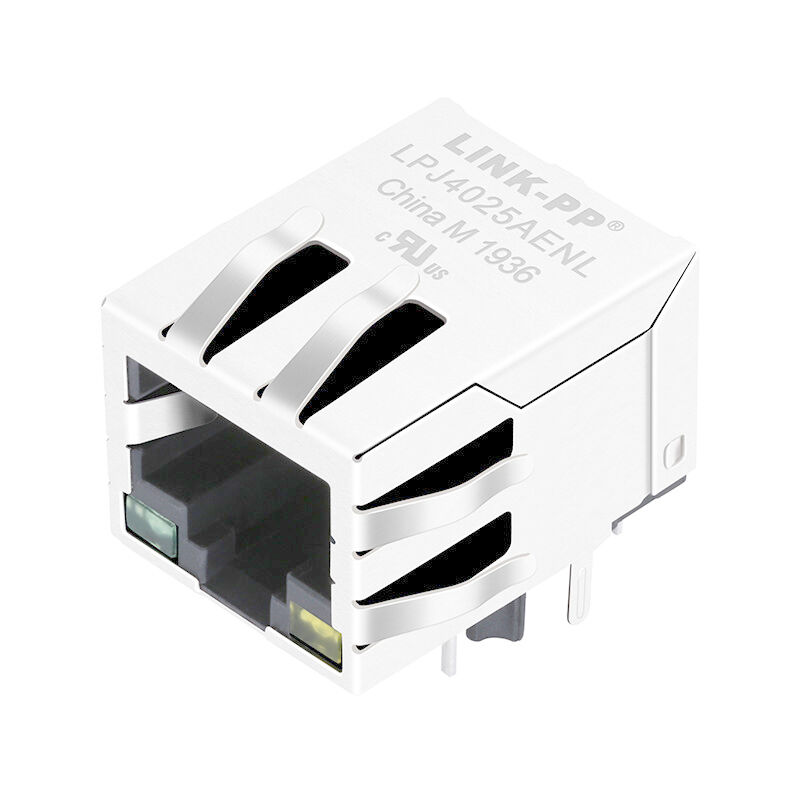

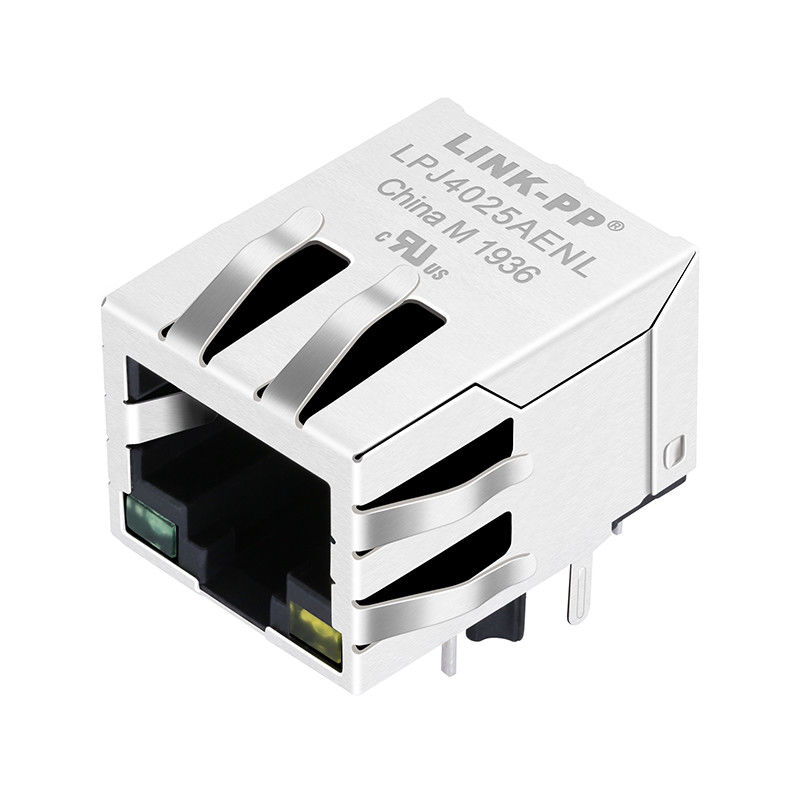

74990112112 مگنت RJ45 Jack LAN-Übertrager WE-RJ45 LAN 10 / 100BaseT

74990112112 مغناطیسی RJ45 Jack LAN-Übertrager WE-RJ45 LAN 10 / 100BaseT

جزئیات سریع

LAN-Übertrager WE-RJ45LAN 10 / 100BaseT

1.RJ-45 باید با استاندارد FCC مطابقت داشته باشد.
2. با الزامات استاندارد IEEE802.3u مطابقت دارد.
3. اتصال RJ-45 با مقاومت ترانسفورماتور / مقاومت در برابر مقاومت / خازن ولتاژ بالا.
4. اندازه مشابه اتصال RJ-45 برای صرفه جویی در فضای برد PCB.
5. کاهش تابش EMI برای بهبود عملکرد EMI.
6. برای انتقال BASE 10/100/1000 از طریق کابل UTP-5 طراحی کنید.
7. مطابقت با الزامات ROHS.
8. محدوده دمای کار: 0 ℃ تا + 70 ℃ / -40 ℃ تا + 85
9. محدوده دمای ذخیره سازی: -25 ℃ تا + 85.

10مدل طراحی: 9 74990112112

11مدل تولید انبوه: LPJXXXXNL

MAG. معکوس LATCH ،

LED اختیاری ؛انگشت EMI اختیاری.

شرح


LAN-Übertrager WE-RJ45LAN 10 / 100BaseT

1. ویژگی های نوع محصول:

1) نوع محصول = اتصال دهنده
2) نوع جک = RJ45
3) مشخصات = استاندارد
4) جهت نصب PCB = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. پیوست مکانیکی:
1) پیکربندی جک = 1 1 1

3. مشخصات الکتریکی:
1) محافظ = بله

4. ویژگی های مرتبط با خاتمه:
1) انگشت EMI - پایین = بدون
2) روش خاتمه = لحیم

5. ویژگی های مربوط به بدن:
1) پیکربندی بندر = تک / چند
2) EMI Fingers -Top and Sides = با / بدون
3) جهت گیری Latch = استاندارد - Latch Down
4) طول دم PCB

6. تماس با ویژگی های مرتبط:
1) پیش بارگذاری شده = بله
2) نوع خاتمه تماس = از طریق سوراخ / سطح نصب

7. ویژگی های مربوط به مسکن:
1) سبک اتصال = جک

8. استانداردهای صنعت:
1) RoHS / ELV انطباق = RoHS سازگار ، ELV سازگار است
2) فرآیندهای لحیم کاری بدون سرب = لحیم موج قادر به دمای 240 درجه سانتیگراد ،

لحیم کاری موج با دمای 260 درجه سانتیگراد ، لحیم کاری موج با دمای 265 درجه سانتیگراد

لحیم کاری لحیم کاری اختیاری ؛
3) تاریخچه انطباق RoHS / ELV = همیشه با RoHS سازگار بود

9. مارک شناسایی:
1) رنگ LED سمت چپ (موقعیت شماره 1) = سبز - مقاومت 250 اهم
2) رنگ LED سمت راست (موقعیت شماره 2) = سبز - مقاومت 250 اهم

10. شرایط استفاده:
1) اعمال می شود به = صفحه مدار چاپی
2) شرایط محیطی = دفتر / ساختمان
3) دمای کار (° C) = 0 - 70 / -40 - +85

11. هیپوت:

1500 ولت در دقیقه

برنامه های کاربردی برای کاربر ترمینال

برای پشتیبانی از برنامه هایی مانند مودم های ADSL ، LAN-on-Motherboard طراحی شده است.Nتجهیزات پردازش و ارتباطات مانند HUB ، کارت PC ، سوئیچ ، روتر ، صفحه اصلی کامپیوتر ، SDH ، PDH ، IP تلفن ، مودم xDSL ،راه حل های مرکز تماس ، جعبه های تنظیم مجموعه پیچیده ، راه اندازی دروازه های VOIP ، پروتکل دروازه مرز ، سوییچ سریع اترنت ...

مزیت رقابتی

18 سال تجربه تولید ،

2600 کارمند ،

تست 100٪

زمان تحویل انعطاف پذیر

مشتری اصلی

طراحی برای Ti ، Intel ، Samsung ، Fluke ، Jabil ، Flextronics ، Cypress ، Freescale ، EKF .......

برنامه EMS

داخلی مونتاژ PCB انعطاف پذیرمونتاژ PCB سخت و قابل انعطاف ؛میکروالکترونیک ، تراشه فلیپ ؛میکرو الکترونیک ، تراشه در هیئت مدیره ؛مونتاژ Optoelectronic ؛RF / مونتاژ بی سیم ؛از طریق مونتاژ سوراخسطح نصب کوه؛سیستم مونتاژمونتاژ صفحه چاپی مدار چاپی
