جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: 24HSS1041A-2 HF
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
24HSS1041A-2 HF |
نوع ترانسفورماتور: |
جداسازی و رابط داده |
نسبت چرخش - اولیه: ثانویه: |
1: 1 فرستنده، 1: 1 گیرنده |
نوع نصب: |
نصب سطحی |
اندازه / ابعاد: |
13.97 میلی متر طول x 16.51 میلی متر عرض |
ارتفاع - نشسته (حداکثر): |
6.60 میلی متر |
نمونه ها: |
در دسترس رایگان |
PN آنالوگ: |
LP5007NL |
مشخصات: |
24HSS1041A-2 HF |
نوع ترانسفورماتور: |
جداسازی و رابط داده |
نسبت چرخش - اولیه: ثانویه: |
1: 1 فرستنده، 1: 1 گیرنده |
نوع نصب: |
نصب سطحی |
اندازه / ابعاد: |
13.97 میلی متر طول x 16.51 میلی متر عرض |
ارتفاع - نشسته (حداکثر): |
6.60 میلی متر |
نمونه ها: |
در دسترس رایگان |
PN آنالوگ: |
LP5007NL |
ویژگی های محصول
1.برای برنامه های دوگانه گگابیت Ethernet 1000 BASE-T طراحی شده است
2از 4 جفت کابل دسته UTP-5 پشتیبانی می کند.
3. 1000 ماژول مقناطیسی پایه
3رابط کابل برای جداسازی و انتشار کم حالت مشترک.
4برنامه های POE با ظرفیت جریان 350mA
5مطابق با استاندارد IEEE 802.3ab برای 1000 BASE-T.
6مطابق با الزامات ROHS و Halogen Free.
7محدوده دمای کار: 0°C تا +70°C یا حتی -40°C تا +85°C
شماره بخش طراحی:24HSS1041A-2 HF
شماره بخش تولید انبوهLP5007NL معادل در چین تاسیسات
مشخصات الکتریکی (25)

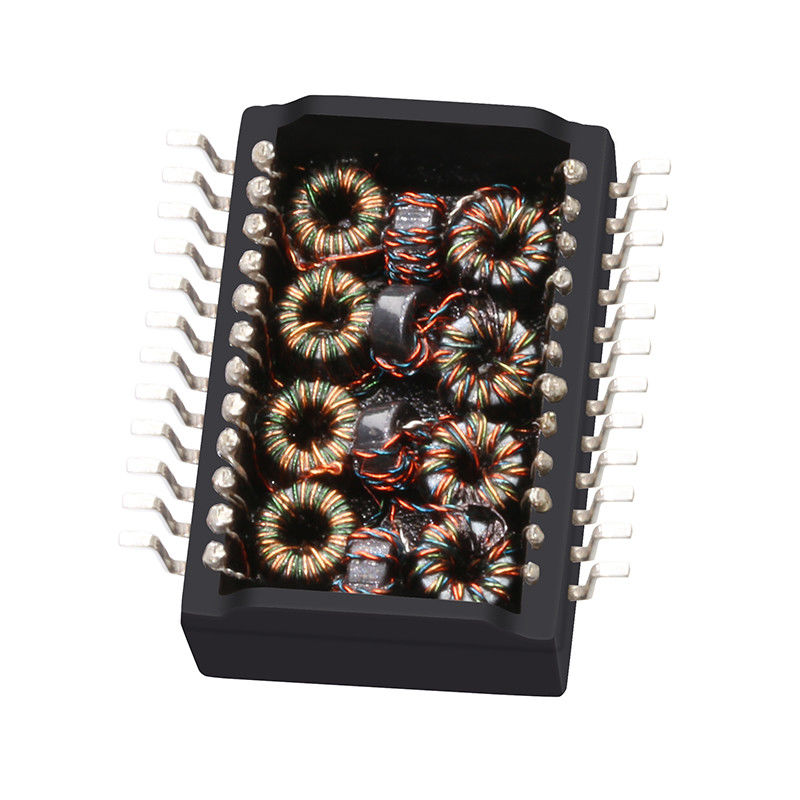

24HSS1041A-2 HF ترانسفورماتور گیگابیت اترنت 1CT:1CT SMD 1500Vrms LP5007NL
1. نسبت چرخش 50KHz، 0.5V
طرف تراشه: طرف خط=1CT: 1CT+_2%
2. محرک (Ls) 100KHz، 0.1V، 12mA DC Bias:
طرف تراشه: 350uH Min
3ضایعات ورودی 1-100 مگاهرتز: -1.4 دسیبل
4از دست دادن بازگشت1-30MHz: -16dB Min
40MHz: -14.4dB دقیقه
50MHz: -13.1dB دقیقه
60-80MHz: -12dB دقیقه
100MHz: -10dB دقیقه
5. تفاوت با رد حالت معمول:
30MHz: -45dB دقیقه
60MHz: -40dB دقیقه
100MHz: -35dB دقیقه
6-30 مگاهرتز: -40دبي دقیقه
60MHz: -35dB دقیقه
100MHz: -30dB دقیقه
7. هی-پات: 1500Vrms، 0.5mA، 1 ثانیه
از طرف تراشه به طرف خط
برنامه های کاربردی برای کاربر ترمینال
طراحی شده برای پشتیبانی از برنامه هایی مانند مودم های ADSL، LAN در Motherboard.تجهیزات شبکه ای و ارتباطات مانند HUB، کارت PC، سوئیچ، روتر، صفحه اصلی PC، SDH، PDH، تلفن IP، مودم xDSL،راه حل های مرکز تماس، جعبه های پیچیده، راه اندازی دروازه های VOIP، پروتکل دروازه های مرزی، سوئیچ های سریع اترنت...
