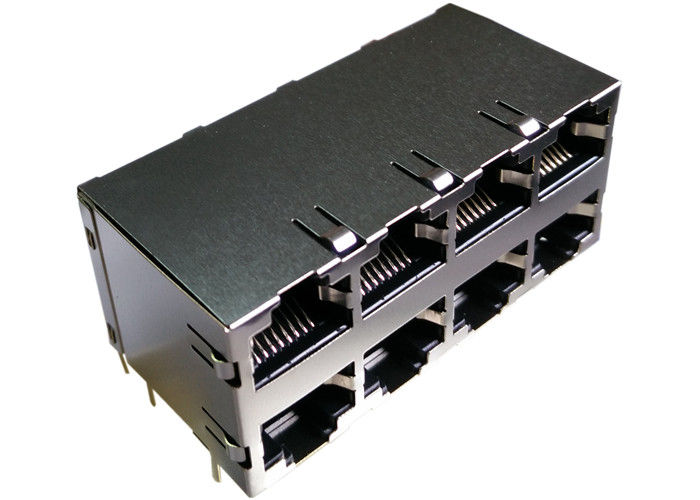

0863-2X4R-54-F مجهز به 2x4 Conn Magjack 8Port 1000 Base-T محافظ EMI انگشت

جزئیات سریع

0863-2X4R-54-F Stacked 2x4 Conn Magjack 8Port 1000 Base-T Shielded EMI Finger

1.RJ-45 باید مطابق با استاندارد FCC باشد.
2.Complies با الزام استانداردهای IEEE802.3u.
اتصال 3.RJ-45 با مقاومت ترانسفورماتور / مقاومت در برابر مقاومت / خازن ولتاژ بالا.
4. سایز همان اتصال کانکتور RJ-45 برای صرفه جویی در فضای صفحه PCB.
5-اشعه EMI را به منظور بهبود عملکرد EMI کاهش داده است.
6. طراحی برای انتقال 10/100/1000 BASE از طریق کابل UTP-5.
7. رعایت الزامات ROHS.
دامنه دمای دما: 0 ℃ تا + 70 ℃ / -40 تا + 85
دامنه دمای دما: -25 ℃ تا + 85.

10. طراحی مدل : 【0863-2X4R-54-F

11. مدل تولید انبوه : 【LPJG47737A55NL

MAG.REVERSE LATCH ،

LED اختیاری؛ انگشت EMI اختیاری.

شرح

1. ویژگی های نوع محصول:

1) نوع محصول = اتصال
2) جک نوع = RJ45
3) مشخصات = استاندارد
4) جهت نصب PCB = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. پیوست مکانیکی:
1) پیکربندی جک = 1 x 1

3. مشخصات برق:
1) محافظت شده = بله

4. ویژگی های مرتبط با خاتمه:
1) انگشت EMI - پایین = بدون
2) روش خاتمه = لحیم کاری

5. ویژگی های مرتبط با بدن:
1) پیکربندی پورت = تنها / چند
2) EMI Fingers -Top و Sides = با / بدون
3) جهت یابی لچ = استاندارد - پایین چفت
4) طول دم PCB

6. تماس با ویژگی های مرتبط:
1) از پیش بارگذاری شده = بله
2) نوع خاتمه تماس با = از طریق سوراخ / سطح زمین

7. ویژگی های مرتبط با مسکن:
1) سبک اتصال = جک

8- استانداردهای صنعت:
1) RoHS / ELV انطباق = سازگار با RoHS ، سازگار با ELV
2) فرآیندهای لحیم کاری سرب رایگان = لحیم کننده موج قادر به 240 درجه سانتیگراد ،

لحیم کاری موج قادر به دمای 260 درجه سانتیگراد ، لحیم کاری موج قادر به 265 درجه سانتی گراد است

Reflow-لحیم کاری اختیاری؛
3) تاریخچه سازگاری RoHS / ELV = همیشه سازگار با RoHS بود

9. مارک شناسایی:
1) رنگ چراغ چپ (موقعیت شماره 1) = سبز - مقاومت 250 اهم
2) رنگ LED سمت راست (موقعیت شماره 2) = سبز - مقاومت 250 اهم

10. شرایط استفاده:
1) به = صفحه مدار چاپی اعمال می شود
2) شرایط محیطی = دفتر / مقدمات
3) دمای کار (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

برنامه های کاربردی برای کاربر نهایی

طراحی شده برای پشتیبانی از برنامه های کاربردی ، مانند مودم ADSL ، LAN-on-Motherboard. تجهیزات ارتباطی و ارتباطی N مانند HUB ، کارت PC ، سوئیچ ، روتر ، کامپیوتر اصلی ، SDH ، PDH ، IP تلفن ، مودم xDSL ، راه حل های مرکز تماس ، جعبه های برتر مجموعه پیچیده ، تنظیم بالا جعبه های گرافیکی ، راه اندازی دروازه های VOIP ، پروتکل Border Gateway ، سوئیچ اترنت سریع. ..

مزیت رقابتی

18 سال تجربه تولید ،

2600 کارمند ،

تست 100٪

زمان تحویل انعطاف پذیر

مشتری اصلی

طراحی برای Ti، Intel، Samsung، Fluke، Jabil، Flextronic، Cypress، Freescale، EKF .......

برنامه EMS

ساخته شده در مجمع انعطاف پذیر PCB؛ مجمع PCB منعطف و انعطاف پذیر؛ میکروالکترونیک ، تراشه فلیپ. میکروالکترونیک ، تراشه در هیئت مدیره؛ مونتاژ نوری؛ مجمع RF / Wireless؛ از طریق مونتاژ سوراخ؛ مونتاژ کوه سطح؛ مونتاژ سیستم؛ مجمع صفحه مدار چاپی

لیست متقابل:
