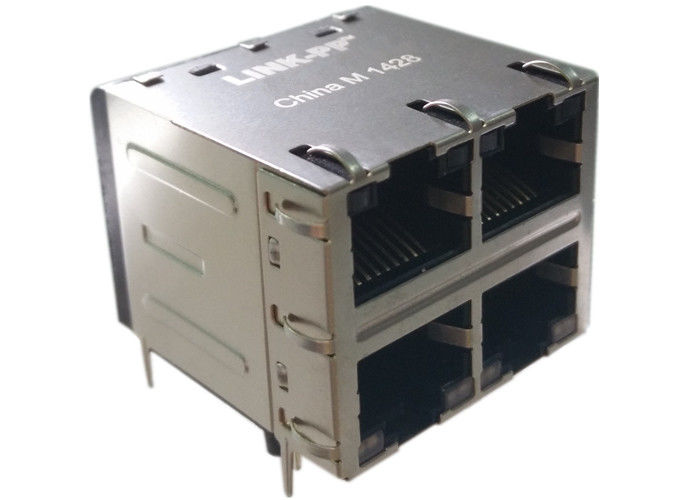

0879-2C2R-54 پشته RJ45 Magjack 4Port 1000 Base-T از طریق سوراخ زاویه راست
جزئیات سریع
C850-2C2R-54 مخروطی RJ45 Magjack 4Port 1000 Base-T از طریق سوراخ زاویه راست
1.RJ-45 باید مطابق استاندارد FCC باشد.
2. با استانداردهای IEEE802.3ab مطابقت دارد.
3.RJ-45 یکپارچه با مقاومت ترانسفورماتور / امپدانس / خازن ولتاژ بالا.
4.Size همان RJ-45 اتصال برای صرفه جویی در هیئت مدیره PCB.
5. کاهش تابش EMI برای بهبود عملکرد EMI.
6. طراحی برای انتقال BASE 10/100/1000 بر روی کابل UTP-5.
7. انطباق با الزامات ROHS.
8. محدوده دما: 0 ℃ تا + 70 ℃ / -40 ℃ تا + 85 ℃
محدوده دمای ذخیره سازی: -25 ℃ تا + 85 ℃.
10. مدل طراحی: 【 0879-2C2R-54 】
مدل 11.Mass تولید: 【SM- LPJG27037A4NL 】
MAG.REVERSE LATCH،
چراغ اختیاری EMI انگشت اختیاری
شرح
1. نوع محصول ویژگی ها:
1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting Orientation = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)
2. مکانیکی پیوست:
1) جک پیکربندی = 2x2
3. مشخصات برق:
1) محافظت شده = بله
4. ویژگی های مربوط به خاتمه دادن
1) EMI Finger - Bottom = بدون
2) Termination Method = Solder
5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - لکه پایین
4) PCB Tail Length
6. ارتباط ویژگی های مرتبط:
1) قبل از بارگذاری = بله
2) اتصال نوع اتصال = از طریق سوراخ / کوه سطح
7. ویژگی های مرتبط با مسکن:
1) اتصال سبک = جک
8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسس سرب آزاد بدون جوش = جوش لحیم کاری تا 240 درجه سانتیگراد،
لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است
Reflow-لحیم کاری اختیاری
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود
9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس
10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
برنامه های کاربردی برای کاربر ترمینال
طراحی شده برای پشتیبانی از برنامه های کاربردی، مانند مودم های ADSL، شبکه در مادربرد. N شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL، راه حل های مرکز تماس، جعبه تنظیم مجتمع، راه اندازی VOIP دروازه، پروتکل مرز دروازه، سوئیچ اترنت سریع. ..
مزیت رقابتی
18 سال تجربه تولید
2600 کارمند
تست 100٪
زمان تحویل انعطاف پذیر
مشتری اصلی
طراحی برای Ti، اینتل، سامسونگ، Fluke، Jabil، Flextronics، Cypress، Freescale، EKF .......
برنامه EMS
ساخته شده در مجمع PCB انعطاف پذیر؛ مجمع PCB سفت و انعطاف پذیر؛ میکرو الکترونیک، چیپ تلنگر؛ میکرو الکترونیک، تراشه در هیئت مدیره؛ مجتمع اپتوالکترونیک؛ مجتمع RF / Wireless از طریق سوراخ مجمع؛ مونتاژ سطح کوه؛ مونتاژ سیستم؛ مجمع هیئت مدیره مدار چاپی
