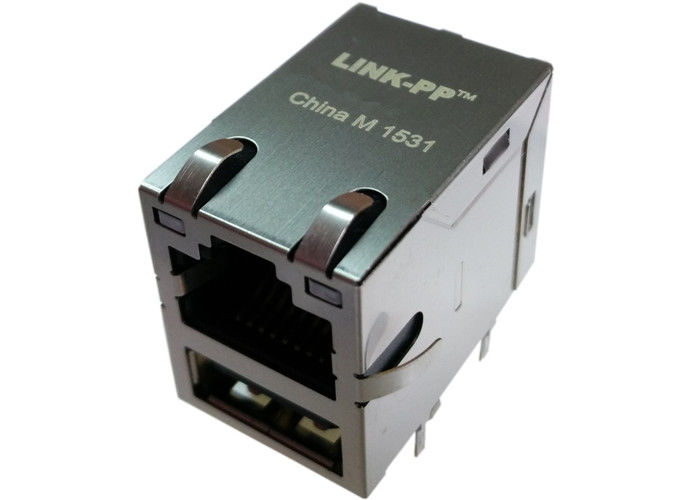

0821-1B1T-43-F RJ45 اتصال USB اتصال Magjack 2Port 1000 Base-T Shielded

0821-1B1T-43-F RJ45 اتصال USB اتصال Magjack 2Port 1000 Base-T Shielded

جزئیات سریع

0821-1B1T-43-F RJ45 اتصال USB اتصال Magjack 2Port 1000 Base-T Shielded

1.RJ-45 باید مطابق استاندارد FCC باشد.
2.Complies با الزام استانداردهای IEEE802.3u.
3.RJ-45 یکپارچه با مقاومت ترانسفورماتور / امپدانس / خازن ولتاژ بالا.
4.Size همان RJ-45 اتصال برای صرفه جویی در هیئت مدیره PCB.
5. کاهش تابش EMI برای بهبود عملکرد EMI.
6. طراحی برای انتقال BASE 10/100/1000 بر روی کابل UTP-5.
7. انطباق با الزامات ROHS.
8. محدوده دما: 0 ℃ تا + 70 ℃ / -40 ℃ تا + 85 ℃
محدوده دمای ذخیره سازی: -25 ℃ تا + 85 ℃.

10. طراحی مدل : 【0821-1B1T-43-F】

11. مدل تولید توده : 【LPJXXXXNL】

MAG.REVERSE LATCH،

چراغ اختیاری EMI انگشت اختیاری

شرح

1. نوع محصول ویژگی ها:

1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting Orientation = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. مکانیکی پیوست:
1) Jack Configuration = 1 x 1

3. مشخصات برق:
1) محافظت شده = بله

4. ویژگی های مربوط به خاتمه دادن
1) EMI Finger - Bottom = بدون
2) Termination Method = Solder

5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - لکه پایین
4) PCB Tail Length

6. ارتباط ویژگی های مرتبط:
1) قبل از بارگذاری = بله
2) اتصال نوع اتصال = از طریق سوراخ / کوه سطح

7. ویژگی های مرتبط با مسکن:
1) اتصال سبک = جک

8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسس سرب آزاد بدون جوش = جوش لحیم کاری تا 240 درجه سانتیگراد،

لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است

Reflow-لحیم کاری اختیاری
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود

9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس

10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

برنامه های کاربردی برای کاربر ترمینال

طراحی شده برای پشتیبانی از برنامه های کاربردی، مانند مودم های ADSL، شبکه در مادربرد. N شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL، راه حل های مرکز تماس، جعبه تنظیم مجتمع، راه اندازی VOIP دروازه، پروتکل مرز دروازه، سوئیچ اترنت سریع. ..

مزیت رقابتی

18 سال تجربه تولید

2600 کارمند

تست 100٪

زمان تحویل انعطاف پذیر

مشتری اصلی

طراحی برای Ti، اینتل، سامسونگ، Fluke، Jabil، Flextronics، Cypress، Freescale، EKF .......

برنامه EMS

ساخته شده در مجمع PCB انعطاف پذیر؛ مجمع PCB سفت و انعطاف پذیر؛ میکرو الکترونیک، چیپ تلنگر؛ میکرو الکترونیک، تراشه در هیئت مدیره؛ مجتمع اپتوالکترونیک؛ مجتمع RF / Wireless از طریق سوراخ مجمع؛ مونتاژ سطح کوه؛ مونتاژ سیستم؛ مجمع هیئت مدیره مدار چاپی
