جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: DA4S103A4
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 60K
قیمت: $1.1-$12
جزئیات بسته بندی: سینی
زمان تحویل: سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 180K / ماه
Part Number: |
DA4S103A4 |

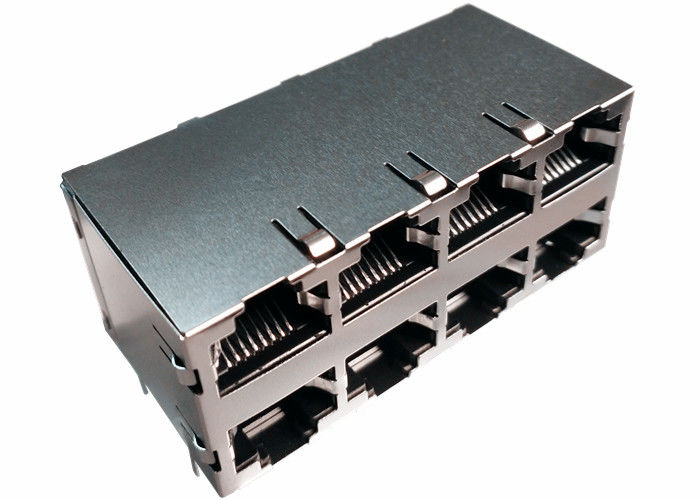

Connector Type: |
Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
Part Number: |
DA4S103A4 |
Connector Type: |
Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
1مواد پلاستیکی: ترموپلاستیک (UL 94V-0) ، کوره سیاه.
2سپر فلزي: مس، 30 اينچ ضخامت، نيکل.
3سیم بهار: برنز فسفری.
4. پين جوش: 0.5x0.35mm، برنز فسفري با جوش پوشانده شده
5دوام: 750 چرخه جفت گیری دقیقه.
مطابق با الزامات استاندارد IEEE 802.3ab است.
کانکتور RJ-45 که با ترانسفورماتور/مقاومت مقاومت/کنسانتور ولتاژ بالا ادغام شده است.
اندازه اش با کانکتور RJ-45 یکسان است تا فضای صفحه PCB را ذخیره کند.
کاهش تشعشعات EMI برای بهبود عملکرد EMI.
طراحی برای انتقال 1000BASE از طریق کابل UTP-5.
انطباق با الزامات ROHS
محدوده دمای کار: 0°C تا +70°C.
محدوده دمای ذخیره سازی: -25°C تا +85°C.
| پارامتر | مشخصات |
|---|---|
| نسبت چرخش (± 2٪) | TX: 1CT: 1CT، RX: 1CT: 1CT |
| از دست دادن ورودی | ۱-۱۰۰ مگاهرتز: ≤-۱.۰ دبیل |
| بازده از دست دادن | ۱-۳۰ مگاهرتز: ≥-۱۸ دی بلبله۴۰ مگاهرتز: ≥-۱۶ دی بلبله۵۰ مگاهرتز: ≥-۱۴.۸ دی بلبله۶۰-۸۰ مگاهرتز: ≥-۱۲.۵ دی بلبله۱۰۰ مگاهرتز: ≥-۱۰ دی بلبله |
| صداي عبور (پيشين) | 0.5·10 مگاهرتز: ≥ -50 دی بایت30 مگاهرتز: ≥ -40 دی بایت50 مگاهرتز: ≥ -35 دی بایت100 مگاهرتز: ≥ -30 دی بایت |
| محرک مدار باز (OCL) | ≥ 350 μH @ 100 KHz، 0.1 V با 8 mA DC Bias |
| DCMR (متفاوت از حالت معمولی رد) | 0.3·30 مگاهرتز: ≥ -50 دبیله 60 مگاهرتز: ≥ -45 دبیله 100 مگاهرتز: ≥ -40 دبیله |
| هائی پات (ولتاژ عایق بندی) |
1500 Vrms (اولی تا ثانویه) |
