جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: ISO9001,SGS,UL,CE,REACH,RoHS
شماره مدل: RJP-003TC1
سند: LPJ4284CNL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.09-$1.85
جزئیات بسته بندی: اندازه کارتن / 32 * 30 * 31 سانتی متر ، GW / کارتن / 8.5 کیلوگرم ، تعداد / کارتن / 1200 عدد ، SPQ /
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000000/ماه
قسمت شماره: |
RJP-003TC1 |
جایگزین: |
LPJ4284CNL |
نوع رابط: |
کانکتور یکپارچه مغناطیسی RJ45 |
برنامه های کاربردی: |
10/100 Base-T |
نوع نصب: |
از طریق سوراخ |
جهت گیری: |
زاویه 90 ～ (سمت راست) |
فسخ: |
لحیم کاری |
فایل: |
PDF/3D/ISG/Stp/Step/Datasheet |
قسمت شماره: |
RJP-003TC1 |
جایگزین: |
LPJ4284CNL |
نوع رابط: |
کانکتور یکپارچه مغناطیسی RJ45 |
برنامه های کاربردی: |
10/100 Base-T |
نوع نصب: |
از طریق سوراخ |
جهت گیری: |
زاویه 90 ～ (سمت راست) |
فسخ: |
لحیم کاری |
فایل: |
PDF/3D/ISG/Stp/Step/Datasheet |

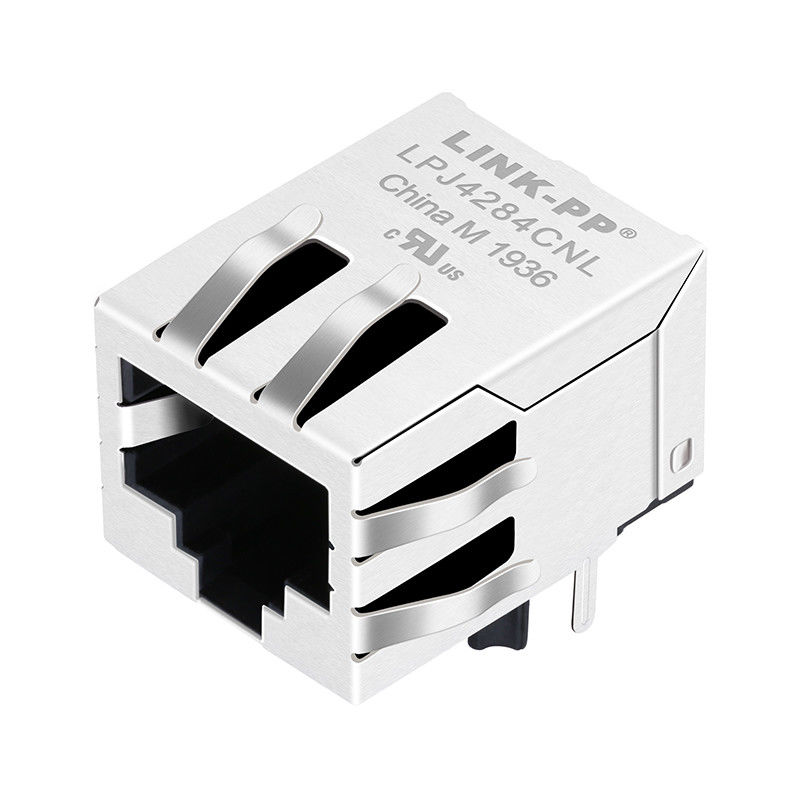

RJP-003TC1 یک MagJack RJ45 با یک پورت 10/100Base-T با مغناطیس یکپارچه و پشتیبانی PoE است. کاملا با LINK-PP LPJ4284CNL سازگار است.
درRJP-003TC1یکیک کانکتور اترنت RJ45 تک پورت با مغناطیس یکپارچهبرایبرنامه های 10/100Base-T Fast Ethernet.
ازش پشتیبانی می کنهIEEE 802.3af PoE، ارائه هر دو انتقال داده و تحویل قدرت از طریق یک کابل اترنت واحد.
اين مدلکاملا با LINK-PP LPJ4284CNL سازگار است، که آن را جایگزین ایده آل برای شبکه، صنعتی و طراحی سیستم های جاسازی شده می کند.
| پارامتر | مشخصات |
|---|---|
| RJP-003TC1 RJ45 MagJack با مغناطیس یکپارچه برای 10/100Base-T Ethernet | |
| نوع محصول | RJ45 MagJack (مقناطیس یکپارچه) |
| شماره بخش | RJP-003TC1 |
| استاندارد اترنت | 10/100Base-T |
| تعداد بنادر | 1 × 1 بندر |
| نوع کانکتور | RJ45 8P8C |
| پیکربندی مغناطیس | 1CT:1CT (TX/RX) |
| پشتیبانی PoE | IEEE 802.3af |
| گزینه LED | هيچکدوم |
| محافظ | با تب های EMI محافظت شده است |
| سبک نصب | از طریق سوراخ (THT) |
| مسیر ورود | ورودی جانبی |
| جهت گیری قفل | صفحه پایین |
| پوشش تماس | طلای 6" / 15" / 30" |
| دمای کار | ¥40°C تا +85°C |
| حفظ PCB | T-Post |
| رعایت | RoHS، UL، REACH |
محصولات RJ45 MagJack تحت آزمایش های جامع الکتریکی، یکپارچگی سیگنال، PoE، مکانیکی و زیست محیطی قرار می گیرند تا اطمینان حاصل شود که مطابقت کامل با IEEE 802 وجود دارد.3 استانداردهای اترنت و قابلیت اطمینان طولانی مدت.
▷آزمایش عملکرد الکتریکی
هر RJ45 MagJack برای ولتاژ مقاومت دی الکتریک (Hi-Pot) ، مقاومت عایق بندی، دقت نسبت چرخش، حثیت مدار باز، حثیت نشت،و مقاومت DC برای اطمینان از انزوا مناسب، یکپارچگی سیگنال و بهره وری انرژی PoE مطابق با استانداردهای IEEE 802.3
▷بررسی یکپارچگی سیگنال
عملکرد سیگنال از طریق از دست دادن ورودی، از دست دادن بازگشت، نزدیک به پایان و دور از پایان crosstalk (NEXT/FEXT) تأیید می شود.و آزمایش نسبت رد حالت مشترک (CMRR) برای تضمین انتقال داده های پایدار اترنت در طیف فرکانس مشخص شده.
▷تست قابلیت اطمینان PoE
برای برنامه های کاربردی Power over Ethernet، MagJacks برای قابلیت جریان DC مداوم، ثبات ورودی قدرت،و افزایش حرارتی تحت بار برای اطمینان از تحویل انرژی ایمن و قابل اعتماد مطابق با IEEE 802.3اف الزامات
▷آزمایش دوام مکانیکی
قابلیت اطمینان مکانیکی از طریق آزمایش چرخه جفت گیری و جفت گیری، اندازه گیری مقاومت تماس، ارزیابی نیروی نگه داشتن پلاگین،و آزمایش قابلیت جوش برای اطمینان از دوام طولانی مدت و جمع آوری ایمن PCB.
▷آزمایش محیط زیست و قابلیت اطمینان
محصولات در معرض چرخه دمای کار (~40 °C تا +85 °C) ، شوک حرارتی، قرار گرفتن در معرض دمای بالا / رطوبت بالا، ارتعاش،و آزمایش شوک مکانیکی برای تأیید عملکرد پایدار در شرایط محیطی سخت.
▷EMI، بازرسی ایمنی و انطباق
اثربخشی محافظ، پیوستگی زمین، قابل اشتعال بودن مواد (UL 94 V-0) و دقت ابعاد برای برآورده کردن الزامات کنترل EMI، ایمنی و انطباق قانونی بررسی می شود.
| ماده | مشخصات |
|---|---|
| ارتفاع | 13.30 ️ 13.40 میلی متر |
| طول | 21.25 ️ 21.30 میلی متر |
| عرض | 15.90 ️ 15.93 میلی متر |
| وزن خالص | حدود 0.007 کيلوگرم / قطعه |
| بسته بندی | 50 عدد / سینی؛ 1200 عدد / کارتن |
| اندازه کارتن | 32 × 30 × 31 سانتی متر |
| وزن ناخالص | حدود 8.5 کیلوگرم / کارتن |
|
