1840437-1 اتصال دهنده گگابیت RJ45 در وسط هواپیما با LED محافظت شده است

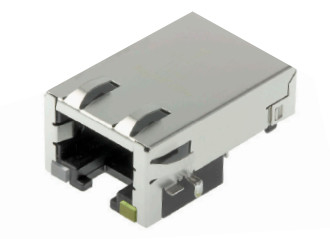

1840437-1 MagJacks (ICMs) یک جک مغناطیسی 1x1 گیگابیت 1000BASE-T RJ45 با طراحی آفست پروفایل پایین، پیکربندی پورت تب پایین، شاخص LED، تب EMI و انطباق RoHS است.

ویژگی های 1840437-1 RJ45 با مغناطیس

در1840437-1 ماگ جک هایک1x1 گیگابیت MagJack (ICM)طراحی شده برای قابلیت اطمینان1000BASE-T اترنتارتباط در تجهیزات شبکه و ارتباطات فشرده.ساختار کم پروفایل و آفست,پیکربندی پورت تاب پایینوشاخص های LED داخلی، این MagJack برای کاربردهایی که نیاز به عملکرد سیگنال پایدار، طرح PCB صرفه جویی در فضا و دید واضح وضعیت پیوند / فعالیت دارند، ایده آل است.

طراحی شده برای طرح های مدرن صفحه،1840437-1ترکیب عملکردهای مغناطیسی و اتصال RJ45 را به یک راه حل یکپارچه می کند.برگه های EMIبرای کنترل بهتر سر و صدا،نصب سوراخطراحی برای حفظ مکانیکی قوی وانطباق RoHSبرای تولید مسئولانه زیست محیطی.

در1840437-1 ماگ جک هااین محصول در اطراف مجموعه ای از ویژگی های عملی برای طراحی Ethernet در سطح برد ساخته شده است:

• عملکرد گیگابیت:به طور کامل برای شبکه های 1000BASE-T بهینه شده، انتقال داده با سرعت بالا با صفر از دست دادن بسته را تضمین می کند.
• طراحی صرفه جویی در فضا:ساختار سطح متوسط / آفست با مشخصات پایین به طور خاص برای دستگاه های باریک و محفظه های فشرده طراحی شده است.
• محافظ فوق العاده:مجهز به برگهای EMI برای کاهش صدای عالی و جداسازی سیگنال.
• تشخیص یکپارچه:LEDهای 3w-OG / Y (نارنجی / سبز ، زرد) داخلی فعالیت شبکه و وضعیت پیوند فوری و واضح را فراهم می کنند.
• سازگاری با صنعت:100درصد مطابق با مقررات RoHS و مطابق با استانداردهای جهانی محیط زیستی و تولید

مشخصات کانکتور RJ45 در وسط هواپیما

1840437-1 نقشه:

1. 1840437-1 نقشه - مکانیک

2. 1840437-1 نقشه - طرح

3. 1840437-1 نقشه - طرح PCB پیشنهاد شده

مواد مربوط به 1840437-1 رابط RJ45 در وسط هواپیما:

1. مسکن:نایلون درجه حرارت بالا ((FR2G30BL) ، سیاه، درجه قابل اشتعال UL 94V-0
2. سپر:مس، 0.20mm ضخیم، پیشپوشیده با حداقل 0.76um نیم روشن نیکل؛ پست غوطه ور با 2.54um Min Sac Solder در زمین پین.
3. تماس:فوسفور برنز، 0.25mm ضخیم با I.27um Min کل نیکل زیرپلاک و انتخابی I.27um min طلا در رابط جفت
4. دم پُر:0.25ميلي متر ضخيم، فوسفري برنز، I.27um Min کل نيکل زیر صفحه 3um Min Matte Tin Plate
5. LED:لنز اپوکسی منتشر شده، 0.50 میلی متر مربع فولاد کربن سیم فریم سرب با 2.03um دقیقه نقره بیش از I.02um دقیقه نیکل زیرپوش بیش از I.02um دقیقه مس زیرپوش؛ پست با 2.54um Min قلع مات.

برنامه های کاربردی کانکتور Gigabit RJ45

به دلیل اثر فشرده و قابلیت های قوی گیگابیت، 1840437-1 MagJack توسط مهندسان طراحی شده بسیار مورد نیاز است:

• سوئیچ های شبکه و روترهای باریک
• کامپیوترهای صنعتی و کامپیوترهای تک صفحه (SBC)
• تجهیزات مخابراتی و شبکه
• جعبه های فوق العاده و هاب های خانه هوشمند
• دروازه های IoT و سیستم های جاسازی شده
