جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LP6096ANL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
LP6096ANL |
نوع ترانسفورماتور: |
پو+ گیگابیت اترنت |
نسبت چرخش: |
1: 1 فرستنده، 1: 1 گیرنده |
نوع نصب: |
سطح سطح |
اندازه / ابعاد: |
17.53 میلی متر طول x 16.10 میلی متر عرض |
ارتفاع - نشسته (حداکثر): |
5.840 میلی متر |
پرونده ها: |
PDF/3D/ISG/STP/Step/Datasheet |
درجه حرارت: |
-40 ℃ تا +85 درجه سانتیگراد |
مشخصات: |
LP6096ANL |
نوع ترانسفورماتور: |
پو+ گیگابیت اترنت |
نسبت چرخش: |
1: 1 فرستنده، 1: 1 گیرنده |
نوع نصب: |
سطح سطح |
اندازه / ابعاد: |
17.53 میلی متر طول x 16.10 میلی متر عرض |
ارتفاع - نشسته (حداکثر): |
5.840 میلی متر |
پرونده ها: |
PDF/3D/ISG/STP/Step/Datasheet |
درجه حرارت: |
-40 ℃ تا +85 درجه سانتیگراد |
| تقاطع | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

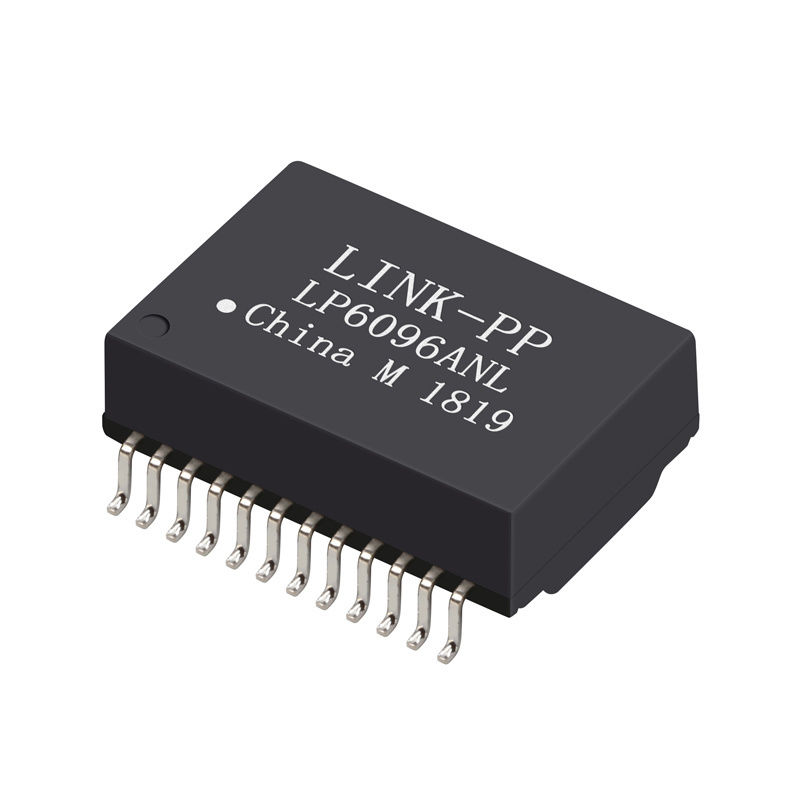

LP6096ANL یک ترانسفورماتور مغناطیسی اترنت گیگابیتی تک پورت با عملکرد بالا است که برای برنامه‌های 1000BASE-T PoE+ طراحی شده است. این محصول که برای ارائه توان عملیاتی داده قابل اعتماد، سازگاری با برق از طریق اترنت و فاکتور فرم فشرده نصب سطحی مهندسی شده است، برای محصولات شبکه‌ای مدرن مانند سوئیچ‌های PoE، روترها، دستگاه‌های IoT تعبیه شده و سیستم‌های اترنت صنعتی ایده‌آل است.
| مورد | مشخصات |
|---|---|
| نسبت‌های دور | Pri:Sec = 1CT:1CT |
| OCL | 350µH حداقل @ 8mA DC Bias220µH حداکثر @ 18mA DC Bias |
| افت درج (dB حداکثر) | 0.1MHz: -1.21–125MHz: -2.0 |
| افت بازگشت (dB حداقل) | 1–40MHz: -1640–100MHz: -10 |
| تداخل (dB حداقل) | 30MHz: -4360MHz: -37100MHz: -33 |
| CMRR (dB حداقل) | 30MHz: -30200MHz: -15 |
| تعادل DCR | 1Ω ± 0.05Ω |
| جریان خط DC تعادل | 720mA حداکثر @ 57VDC پیوسته |
| Hipot | 1500Vrms |
| دمای عملیاتی | -40℃ ~ +85℃ |
طرحواره
