جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LP6096ANL
سند: LP6096ANL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$0.8
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
LP6096ANL |
نوع ترانسفورماتور: |
پو+ گیگابیت اترنت |
بعد: |
17.53 میلیمتر طول x 16.10 میلیمتر عرض x 5.840 میلیمتر ارتفاع |
فایلها: |
PDF/3D/ISG/Stp/Step/Datasheet |
نرخ داده: |
1000BASE-T |
تعداد کانال ها/پورت ها: |
مجرد |
PoE: |
PoE+ |
نوع نصب: |
smt |
نسبت چرخش: |
1:1 |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
مشخصات: |
LP6096ANL |
نوع ترانسفورماتور: |
پو+ گیگابیت اترنت |
بعد: |
17.53 میلیمتر طول x 16.10 میلیمتر عرض x 5.840 میلیمتر ارتفاع |
فایلها: |
PDF/3D/ISG/Stp/Step/Datasheet |
نرخ داده: |
1000BASE-T |
تعداد کانال ها/پورت ها: |
مجرد |
PoE: |
PoE+ |
نوع نصب: |
smt |
نسبت چرخش: |
1:1 |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| کراس | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

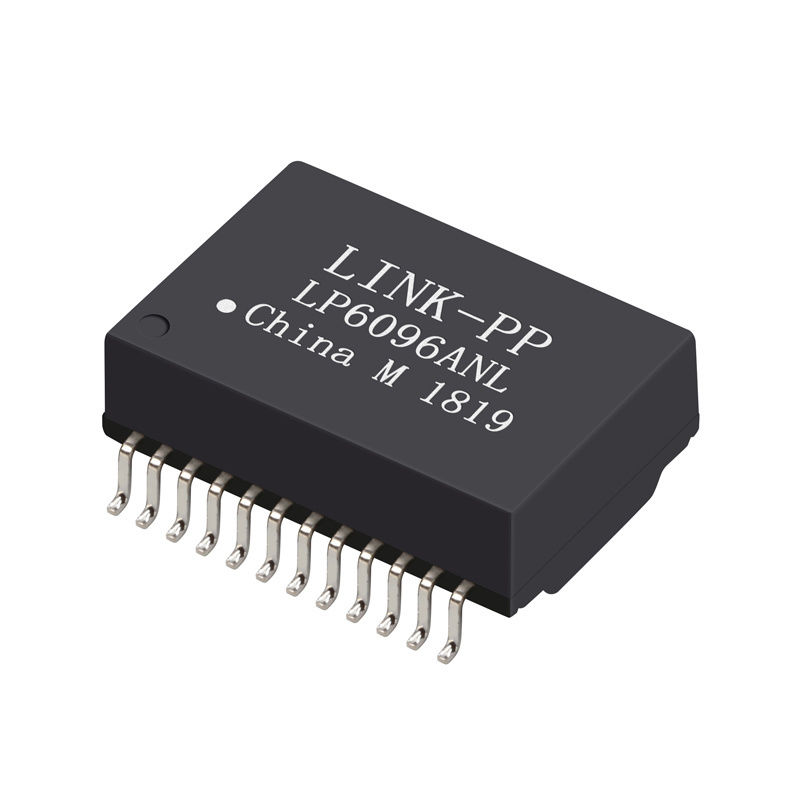

LP6096ANLقابل اعتماد است.ترانسفورماتور شبکه ی LAN گیگابیت اترناتبرایبرنامه های 10/100/1000Base-T Ethernet.
این ترانسفورماتور تک پورت دارای1:1 نسبت چرخش برای هر دو فرستنده و گیرنده، وساخت و ساز فریم باز، و پشتیبانی می کندمحیط های شبکه PoE+.
بابسته بندی نصب سطح، کار با دمای طولانی از-40°C تا +85°C، و سازگاری خودکار MDI / MDI-X ، LP6096ANL برای شبکه های سازمانی ، Ethernet صنعتی و تجهیزات ارتباطی با عملکرد بالا ایده آل است.
| پارامتر | مشخصات |
|---|---|
| شماره بخش LINK-PP | LP6096ANL |
| نوع ترانسفورماتور | ترانسفورماتور LAN |
| وضعیت بخش | فعال |
| درخواست | اترنت (PoE+) |
| تعداد بنادر | بندر واحد |
| سرعت | 10/100/1000Base-T |
| ساخت و ساز | فریم باز |
| نوع نصب | ارتفاع سطح |
| بسته بندی | نوار و فیلم |
| تعداد پین ها | 24 پین |
| هسته ها در هر بندر | 8 |
| MDI اتوماتیک/MDI-X | آره |
| دمای کار | -40°C تا +85°C |
| ماده | مشخصات |
|---|---|
| نسبت چرخش | Pri:Sec = 1CT:1CT |
| OCL | 350μH حداقل @ 8mA DC Bias220μH حداکثر @ 18mA DC Bias |
| از دست دادن ورودی (dB Max) | 0.1 مگاهرتز: -1.21-125 مگاهرتز: -2.0 |
| از دست دادن بازگشت (dB Min) | ۱٫۴۰ مگاهرتز: -۱۶۴۰٫۱۰۰ مگاهرتز: -۱۰ |
| صدای عبور (dB Min) | 30 مگاهرتز: -4360 مگاهرتز: -37100 مگاهرتز: -33 |
| CMRR (dB Min) | 30 مگاهرتز: -30200 مگاهرتز: -15 |
| باقیمانده DCR | 1Ω ± 0.05Ω |
| جریان مستقیم خط تعادل | 720mA Max @ 57VDC به طور مداوم |
| هیپوت | 1500Vrms |
| دمای کار | -40°C ~ +85°C |
این پیکربندی تولید PCB با حجم بالا را ساده می کند و اطمینان از قابلیت اطمینان پیوسته جوش را تضمین می کند.
پشتیبانی از 10Mbps، 100Mbps و 1000Mbps (گیگابیت اترنت).
بله، این ترانسفورماتور برای رابط های اترنت طراحی شده که از محیط های PoE+ پشتیبانی می کنند.
بله، محدوده کارش در -40 درجه سانتیگراد تا +85 درجه سانتیگراد باعث می شود که برای کاربردهای صنعتی مناسب باشد.
