جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: H2260FNL / XF35066B
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مورد شماره: |
H2260FNL / XF35066B |
رده: |
PoE Magnetics، ماژول VoIP 10 / 100BASE-TX |
تبدیل نسبت می دهد: |
1CT: 1CT |
نصب و استقرار: |
کوه سطح |
اندازه / بعد: |
12.7mm X 9.3mm |
ارتفاع - نشسته (حداکثر): |
6.20 میلی متر |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مورد شماره: |
H2260FNL / XF35066B |
رده: |
PoE Magnetics، ماژول VoIP 10 / 100BASE-TX |
تبدیل نسبت می دهد: |
1CT: 1CT |
نصب و استقرار: |
کوه سطح |
اندازه / بعد: |
12.7mm X 9.3mm |
ارتفاع - نشسته (حداکثر): |
6.20 میلی متر |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |

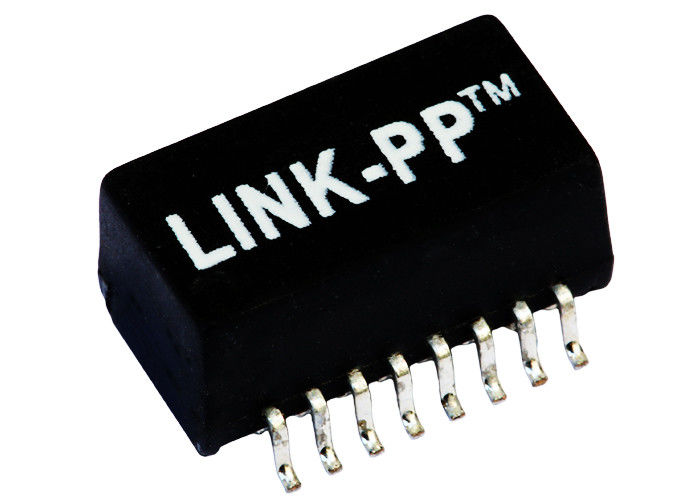

| H2260FNL / XF35066B | ترانسفورماتور اترنت 1: 1 | فیلتر لاین سریع | 10/100 Base-T SMD |
توضیحات کلید:
ماژول مگنتیت VoIP 10 / 100BASE-TX Voice over IP Ethernet XF35066B H2260FNL
تنها پورت 10 / 100Base-t ترانسفورماتور XF35066B
10/100 Base-T POE ماژول های ترانسفورماتور H2260FNL
اترنت اترنت POE ترانسفورماتور تک کانال XF35066B
درجه تطابق درجه حرارت تونر درجه حرارت 245 درجه سانتی گراد
عملکرد سازگار IEEE 802.3af / ANSI X3.263
☛ IEEE802.3af مطابق
☛ UL / EN60950 شناخته شده است
☛ تست برق 100٪
☛ 1500Vrms سلام پت
☛ ساخت قاب قاب باز شده
☛ طراح و سازنده برای 18 سال.
☛ 2500 کار، 4 کارخانه
☛ قطعا تجزیه و تحلیل شبکه Fluke را منتقل کنید
☛ سهام یا 4 هفته.
☛ طراحی انعطاف پذیر با توجه به اطلاعات مورد نیاز مشتریان بدون هیچ هزینه خاص.
| تعداد پورت ها | برنامه های کاربردی | تبدیل نسبت می دهد | برق بیش از اترنت |
| بندر تک | 10 / 100Base-T | 1: 1 | سیگنال POE Xfrmr |
| بسته بندی | جهت تاب | نوع نصب | تماس با پایان |
| قوطی، کارتن | - | SMT / SMD | - |
| شماره پین | محافظ | ولتاژ جداسازی | رنگ LED |
| 16 پین | - | 1500 وارم | --- |
یادداشت:
1.Designed برای حمایت از برنامه،
مانند SOHO (مودم ADSL)، LAN در مادربرد (LOM)، هاب و سوئیچ ها.
2. با نسبت های مختلف تبدیل می شود.
3.RoHS "NLE" درجه یاب درجه 245 ℃.
مشخصات برق @ 25 ℃
نسبت 1.Turns:
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350UH MIN
@ 100KHz، 100mV، 8mADC تقاطع
افت 3.Insertion:
0.1-100 مگاهرتز: -1.0dB MAX
افت بازده (dB TYP):
30 مگاهرتز: -18 60 مگاهرتز: -14
80 مگاهرتز: -12
5.Crosstalk (dB TYP):
30 مگاهرتز: -35 60 مگاهرتز: -35
100 مگاهرتز: -35
6.DCMR (dB TYP):
30 مگاهرتز: -40 50 مگاهرتز: -40
100 مگاهرتز: -40
ولتاژ خروجی: 1500Vrms MIN
دمای عملیاتی: 0 ℃ ~ 70 ℃.
| H2260FNL 1port POE 1: 1 10/100 ترانسفورماتور صوتی سیگنال POE Xfrmr XF35066B | ||
|---|---|---|
| H2260FNL | DA4T103A3 | XF35066B |
| KLU1T041C-43 LF / LU1T041C-43 LF | H2009NL | LU4T041A LF |
| KLU1T516-34 LF / LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
| H2260FNL | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF / LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| H2260FNL | XF35066B | S558-5999-T3-F |
| TG111-E032NYRL | DA4T10303 | XF35066B |
| KLU1T516-43 LF / LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
| HX2009NL / LA1S109-43 LF | S558-5999-T3-F | H2009NL |
| H2260FNL | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-F | H2009NL | S558-5999-T3-F |
| KLU1S041C-43 LF / LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
| HX2009NL / LU1S041CM-43 LF | XF35066B | KLA1T109 LF |
| S558-5999-T3-F / LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
