جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: H1263NL / HX2019NLT
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات-1: |
H1263NL |
مشخصات-2: |
HX2019NL |
اترنت: |
10/100 سریع |
POE: |
350mA |
بندر: |
تنها |
هیپوت: |
1500 |
P3: |
HX2019NLT |
PN معادل: |
LP2019ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات-1: |
H1263NL |
مشخصات-2: |
HX2019NL |
اترنت: |
10/100 سریع |
POE: |
350mA |
بندر: |
تنها |
هیپوت: |
1500 |
P3: |
HX2019NLT |
PN معادل: |
LP2019ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |

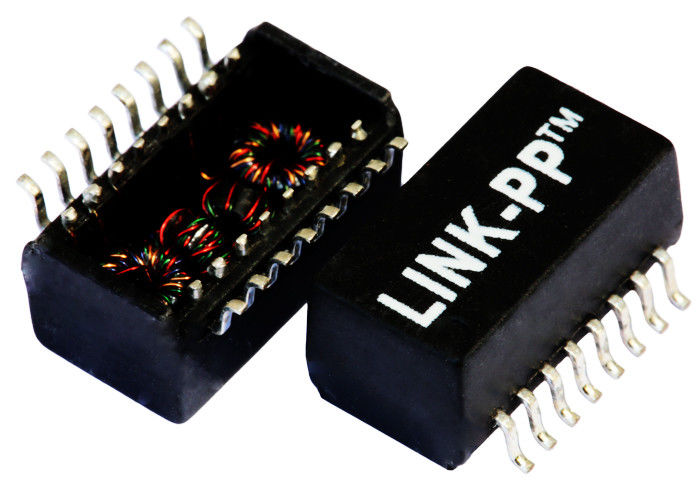

H1263NL SIN 100P 1: 1 SMT 10 / 100BASE-TX HX2019NL VoIP PoE MAGNETICS HX2019NLT
1.1Port Lan Transformer
2.ColiStructure: Toroidal
ترانسفورماتور 3.100base-t
4.SMD، 16 پین
5. درجه رطوبت درجه حرارت درجه حرارت 245 ° C °°
6. عملکرد سازگار IEEE 802.3af / ANSI X3.263
7. طراحی شده برای IP تلفن و یا سوئیچ برنامه های کاربردی
10 / 100Base-TX VoIP ماژول های مغناطیسی و POWER بیش از ETHERNET (PoE)
مشخصات برق (25)
نسبت 1.Turns:
TX = 1CT: 1CT RX = 1CT: 1CT
افت 2.Insertion:
0.1-100 مگاهرتز: -1.0dB MAX
افت 3.Return:
0.1-30 مگاهرتز: -18dB MIN
30-60 مگاهرتز: -13dB MIN
60-80 مگاهرتز: -12dB MIN
4.Crosstalk:
0.1-100 مگاهرتز: -35dB MIN
5.DCMR:
30 مگاهرتز: -42dB MIN
60 مگاهرتز: -36 دسی بل MIN
100 مگاهرتز: -33dB MIN
6.CMRR:
1-100 مگاهرتز: -40dB TYP
7L: 1-3،6-8:
350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3،6-8: 0.9 OHM MAX
9.LK:
1-3 (Tie: 16 + 14): 0.5uH MAX 100KHz 0.1V
6-8 (Tie: 11 + 9): 0.5uH MAX 100KHz 0.1V
10.Cw / w:
(1-3)، (16-14): 28pF MAX 100KHz 0.1V
(6-8)، (11-9): 28pF MAX 100KHz 0.1V
ولتاژ خروجی: 1500Vrms
دمای عملیاتی: -40 ℃ ~ + 85 ℃.
برنامه های کاربردی:
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
| H1263NL SIN 100P 1: 1 SMT 10 / 100BASE-TX HX2019NL VoIP PoE MAGNETICS HX2019NLT | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
