جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: TG1G-S001NZRL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مورد شماره: |
TG1G-S001NZRL |
رده: |
ترانزیستور Gigabit Rj45 |
تبدیل نسبت می دهد: |
1CT: 1CT |
نصب و استقرار: |
کوه سطح |
اندازه / بعد: |
17.7 میلی متر L x 15.8 میلی متر W |
ارتفاع - نشسته (حداکثر): |
6.6 میلیمتر |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مورد شماره: |
TG1G-S001NZRL |
رده: |
ترانزیستور Gigabit Rj45 |
تبدیل نسبت می دهد: |
1CT: 1CT |
نصب و استقرار: |
کوه سطح |
اندازه / بعد: |
17.7 میلی متر L x 15.8 میلی متر W |
ارتفاع - نشسته (حداکثر): |
6.6 میلیمتر |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |

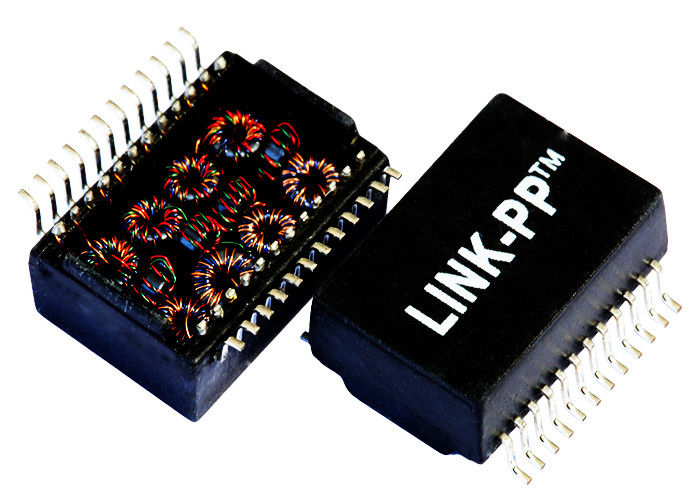

TG1G-S001NZRL => LPXXXXNL | 1CT را روشن کنید: 1CT | ترانسفورماتور دیجیتال Gigabit | 1000 Base-T SMT |
ترانزیستور Gigabit Ethernet Transformer Dual Port 10 / 100BASE-TX
IEEE802.3ab / af مطابق، 1500Vrms سلام پت
ساخت قاب باز انحصاری
Halo TG1G-S001NZRL صلیب ترانسفورماتور
Halo TG1G-E001NZRL صلیب ترانسفورماتور
مزیت رقابتی
☛ طراح و سازنده برای 18 سال.
☛ 2500 کار، 4 کارخانه
☛ قطعا تجزیه و تحلیل شبکه Fluke را منتقل کنید
☛ سهام یا 4 هفته.
☛ طراحی انعطاف پذیر با توجه به اطلاعات مورد نیاز مشتریان بدون هیچ هزینه خاص.
تعداد پورت ها | برنامه های کاربردی | تبدیل نسبت می دهد | برق بیش از اترنت |
تک GE / دوگانه FE | 1G اترنت | 1: 1 | IEEE 802.3 / IEEE 802.3af |
بسته بندی | جهت تاب | نوع نصب | تماس با پایان |
قوطی، کارتن | - | SMT / SMD | - |
شماره پین | محافظ | ولتاژ جداسازی | رنگ LED |
24 پین | - | 1500 وارم | --- |
مشخصات برق @ 25 ℃
افت ضمانت (dB حداکثر):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100 مگاهرتز: -1.0 100-125 مگاهرتز: -1.2
افت بازده (dB Min @ 100 OHM):
0.5 تا 40 مگاهرتز: -18
40-100 مگاهرتز: -12-20LOG (f / 80MHz)
3.Crosstalk (dB Min):
0.3-100 مگاهرتز: -33-20LOG (f / 100MHz)
4.CM به CM REJ:
0.3-100 مگاهرتز: -30dB حداقل
5.CM به DM REJ:
0.3-100 مگاهرتز: -35dB حداقل
نسبت 6.Turns:
PRI: SEC = 1CT: 1CT ± 2٪ P7.Inductance (100KHz/0.1V @ 11mA): 350uH Min
8.Balanced DC جریان خط:
350mA حداکثر @ 57VDC مداوم
9.Hipot: 1500Vrms / 0.5mA
10.Operating درجه حرارت: -40 ℃ ~ + 85 ℃.
یادداشت:
ماژول های ترانسفورماتور 1.Gigabit با قدرت بیش از گزینه اترنت
2.Meets مشخصات IEEE 802.3af
قسمت 3.For ROHS اضافه کردن پسوند NL
4.RoHS "NL" درجه شیب درجه 260 ℃ ٪٪ P5 ℃.
آزمایش 5.100٪ برق
TG1G-S001NZRL ترانزیستور گرافی گسسته دو پورت دوتایی 10 / 100BASE-TX TG1G-E001NZRL | |||
---|---|---|---|
