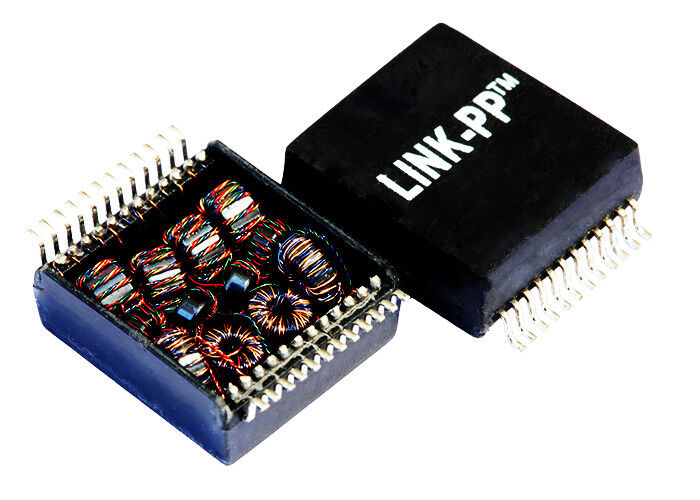

TG1G-E001NYRL نصب SMD ترانسفورماتور گیگابیت اترنت تک پورت

TG1G-E001NYRLبا کارایی بالا استترانسفورماتور ایزوله اترنت گیگابیت تک پورتطراحی شده برایرابط های اترنت 10/100/1000BASE-T. دارای یک جمع و جورپکیج نصب روی سطح SMD-24،نسبت چرخش 1CT:1CT،OCL 350μH، وولتاژ جداسازی 1.5 کیلو ولت، این ترانسفورماتور LAN یکپارچگی سیگنال عالی، سرکوب EMI و قابلیت اطمینان طولانی مدت را برای تجهیزات شبکه صنعتی و تجاری ارائه می دهد.

نمای کلی ترانسفورماتور تک پورت GigE TG1G-E001NYRL

TG1G-E001NYRL یک ترانسفورماتور جداسازی اترنت گیگابیتی تک پورت درجه یک است که برای رابط های LAN با کارایی بالا مهندسی شده است. این ماژول جداسازی قوی که برای ادغام دستگاه نصب سطحی (SMD) طراحی شده است، یکپارچگی و قابلیت اطمینان سیگنال استثنایی را برای برنامه های Gigabit و 10/100 Base-TX ارائه می دهد.

TG1G-E001NYRL که برای مقاومت در برابر محیط های خشن ساخته شده است، بی عیب و نقص در محدوده دمای صنعتی -40 تا +85 درجه سانتیگراد عمل می کند. با نسبت چرخش استاندارد 1CT:1CT، انطباق دقیق با RoHS و ولتاژ جداسازی تا 1.5 کیلو ولت، جزء شبکه ایده آل برای مخابرات، اتوماسیون صنعتی و تجهیزات شبکه سازمانی است.

ویژگی ها و مزایا کلیدی

*Gigabit Ready:بهینه شده برای برنامه های شبکه 10/100/1000 Base-TX.
*قابلیت اطمینان درجه صنعتی:محدوده دمای عملیاتی گسترده (40- تا +85 درجه سانتیگراد) عملکرد پایدار را در محیط های شدید تضمین می کند.
*یکپارچگی سیگنال برتر:حداقل اندوکتانس مدار باز (OCL) 350 µH (در 100KHz، 0.1Vrms، بایاس DC 8mA) انتقال داده قابل اعتماد و انطباق با IEEE 802.3 را تضمین می کند.
*حفاظت از جداسازی بالا:ولتاژ جداسازی 1.5 کیلوولت از آی سی های حساس و تجهیزات در برابر نوسانات الکتریکی و مشکلات حلقه زمین محافظت می کند.
*ردپای بهینه شده:فرمت بسته SMD-24 جمع و جور امکان مونتاژ خودکار در محل را می دهد و هزینه های تولید را کاهش می دهد.
*سازگار با محیط زیست:کاملاً مطابق با RoHS و RoHS (7a).

مشخصات فنی ترانسفورماتور اترنت گیگابیتی TG1G-E001NYRL

برگه داده ترانسفورماتور جداسازی شبکه SMD TG1G-E001NYRL

برنامه های کاربردی رایج

ماژول جداسازی TG1G-E001NYRL SMD بسیار همه کاره است و برای طیف گسترده ای از B2B و کاربردهای صنعتی مناسب است، از جمله:

1. تجهیزات شبکه: روترها، سوئیچ ها و هاب های شبکه.
2. اینترنت اشیاء صنعتی (IIoT): رایانه های شخصی صنعتی، کنترل های موتور و سیستم های تولید خودکار.
3. ارتباطات از راه دور: دروازه‌های باند پهن، ایستگاه‌های پایه و دستگاه‌های محاسباتی لبه.
4. سیستم‌های جاسازی شده: رایانه‌های تک بردی و مادربردهای سفارشی که به انزوا LAN قابل اعتماد نیاز دارند.

چرا TG1G-E001NYRL را انتخاب کنید؟

هنگام تامین منابع برای زیرساخت شبکه حیاتی، به حداقل رساندن از دست دادن بسته و به حداکثر رساندن طول عمر تجهیزات بسیار مهم است. TG1G-E001NYRL به طور موثر نویز حالت معمول را فیلتر می کند و عایق الکتریکی قوی را فراهم می کند، و تضمین می کند که سخت افزار شبکه شما با استانداردهای سختگیرانه IEEE مطابقت دارد در حالی که محیط های صنعتی سخت را تحمل می کند.

یادداشت ها

• گزینه ماژول های ترانسفورماتور گیگابیتی با قدرت از طریق اترنت (PoE).
• مطابق با مشخصات IEEE 802.3 / IEEE 802.3af.
• برای قطعات سازگار با RoHS، پسوند اضافه کنید"NL".
• درجه حرارت اوج لحیم کاری RoHS "NL":260 ℃ ± 5 ℃.
• 100٪ تست الکتریکی برای اطمینان از عملکرد و قابلیت اطمینان.

ترانسفورماتور جداسازی اترنت – LINK-PP Cross Part Numbers
