جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: TG1G-S031NYRL / TG1G-E001NYRL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مورد 1: |
TG1G-S031NYRL |
رده: |
ترانسفورماتور جداسازی گیگابیت |
تبدیل نسبت می دهد: |
1CT: 1CT |
نصب و استقرار: |
کوه سطح |
اندازه / بعد: |
13.72mm L x 15.24mm W |
ارتفاع - نشسته (حداکثر): |
6.35 میلی متر |
PN2: |
TG1G-E001NYRL |
PN جدید: |
LPXXXXNL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مورد 1: |
TG1G-S031NYRL |
رده: |
ترانسفورماتور جداسازی گیگابیت |
تبدیل نسبت می دهد: |
1CT: 1CT |
نصب و استقرار: |
کوه سطح |
اندازه / بعد: |
13.72mm L x 15.24mm W |
ارتفاع - نشسته (حداکثر): |
6.35 میلی متر |
PN2: |
TG1G-E001NYRL |
PN جدید: |
LPXXXXNL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
| TG1G-S031NYRL / TG1G-E001NYRL | ترانسفورماتور هالو | شبکه گیگابیت | ترانسفورماتور SMD |
Gigabit Ethernet ترانسفورماتور گسسته
دو پورت 10 / 100BASE-TX POE / POE + ترانسفورماتور
IEEE802.3ab سازگار، 1500Vrms Hi-Pot

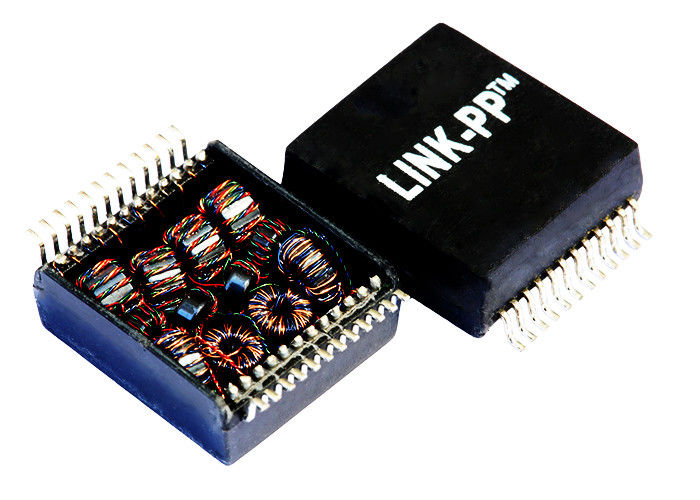

ساخت قاب باز انحصاری
هاله TG1G-S031NYRL Gigabit Transformer Cross
هاله TG1G-E001NYRL ترانسفورماتور صلیب
مزیت رقابتی
☛ طراح / سازنده برای 18 سال.
☛ 2500 کار، 4 کارخانه
☛ قطعا تجزیه و تحلیل شبکه Fluke را منتقل کنید
☛ سهام یا 4 هفته.
☛ طراحی انعطاف پذیر با توجه به اطلاعات مورد نیاز مشتریان بدون هیچ هزینه خاص.
| تعداد پورت ها | برنامه های کاربردی | تبدیل نسبت می دهد | برق بیش از اترنت |
| تک GE / دوگانه FE | 1G اترنت | 1: 1 | IEEE 802.3 |
| بسته بندی | جهت تاب | نوع نصب | تماس با پایان |
| قوطی، کارتن | - | SMT / SMD | - |
| شماره پین | محافظ | ولتاژ جداسازی | رنگ LED |
| 24 پین | - | 1500 وارم | --- |
مشخصات برق @ 25 ℃
افت ضمانت (dB حداکثر):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100 مگاهرتز: -1.0 100-125 مگاهرتز: -1.2
افت بازده (dB Min @ 100 OHM):
0.5 تا 40 مگاهرتز: -18
40-100 مگاهرتز: -12-20LOG (f / 80MHz)
3.Crosstalk (dB Min):
0.3-100 مگاهرتز: -33-20LOG (f / 100MHz)
4.CM به CM REJ:
0.3-100 مگاهرتز: -30dB حداقل
5.CM به DM REJ:
0.3-100 مگاهرتز: -35dB حداقل
نسبت 6.Turns:
PRI: SEC = 1CT: 1CT ± 2٪ P7.Inductance (100KHz/0.1V @ 11mA): 350uH Min
8.Balanced DC جریان خط:
600mA حداکثر @ 57VDC مداوم
9.Hipot: 1500Vrms / 0.5mA
10.Operating درجه حرارت: -40 ℃ ~ + 85 ℃.
یادداشت:
ماژول های ترانسفورماتور 1.Gigabit با قدرت بیش از گزینه اترنت
2.Meets IEEE 802.3 / af speciffcation
قسمت 3.For ROHS اضافه کردن پسوند NL
4.RoHS "NL" درجه شیب درجه 260 ℃ ٪٪ P5 ℃.
آزمایش 5.100٪ برق
| TG1G-S031NYRL اترنت جداسازی ترانسفورماتور TG1G-E001NYRL IEEE802.3ab سازگار | |||
|---|---|---|---|
| TG1G-S031NYRL | TG05-2004NARL | FD02-104G1RL | TG1G-E001NYRL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TG1G-E010NZRL |
| TG1G-S012NZRL | TG1G-S012NZRL | TG1G-S031NYRL | TG1G-E001NYRL |
| TG88-S020NXRL | TG1G-S001NZRL | TG1G-E010NZRL | TG1G-S012NZRL |
| TG89-S020NXRL | LG01-0346N1LF | TG1G-S012NZRL | TG1G-E001NYRL |
| TG1G-S012NZRL | TG1G-S031NYRL | TG1G-E001NYRL | TG1G-S012NZRL |
| TG1G-S010NZRL | TG1G-S012NZRL | TG110-S050P2RL | TG1G-S012NZRL |
| TG1G-S001NZRL | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG1G-S031NYRL | LG01-0856N1LF | TG1G-S031NYRL | TG1G-S012NZRL |
| TG1G-S012NZRL | LG01-1006N1LF | TG1G-S010NZRL | LG01-0346N1LF |
| TG1G-E001NZRL | TG1G-S001NZRL | TG110-S055J2RL | TG1G-E001NYRL |
| TG1G-S031NYRL | TG1G-E010NZRL | TG1G-E001NZRL | TG42-1406P1RL |
| TG1G-S012NZRL | TG1G-S031NYRL | TG1G-S010NZRL | TG1G-S012NZRL |
| TG1G-E001NZRL | TG1G-S010NZRL | TG1G-S012NZRL | TG62-1006P1RL |
| TG1G-S012NZRL | TG1G-E001NZRL | TG1G-E010NZRL | TG1G-E001NYRL |
TG1G-S031NYRL اترنت جداسازی ترانسفورماتور TG1G-E001NYRL IEEE802.3ab سازگار
