جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: VP8019 HF / VP8019M HF
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
شماره قطعه: |
VP8019 HF / VP8019M HF |
نوع ترانسفورماتور: |
FE POE |
نسبت چرخش: |
فرستنده 1: 1 ، گیرنده 1: 1 |
نوع نصب: |
سوارکاری سطح |
اندازه / ابعاد: |
12.70 میلی متر L x9.30 میلی متر عرض |
قد - نشسته (حداکثر): |
6.2 میلی متر |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Data Data |
شماره قطعه: |
VP8019 HF / VP8019M HF |
نوع ترانسفورماتور: |
FE POE |
نسبت چرخش: |
فرستنده 1: 1 ، گیرنده 1: 1 |
نوع نصب: |
سوارکاری سطح |
اندازه / ابعاد: |
12.70 میلی متر L x9.30 میلی متر عرض |
قد - نشسته (حداکثر): |
6.2 میلی متر |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Data Data |

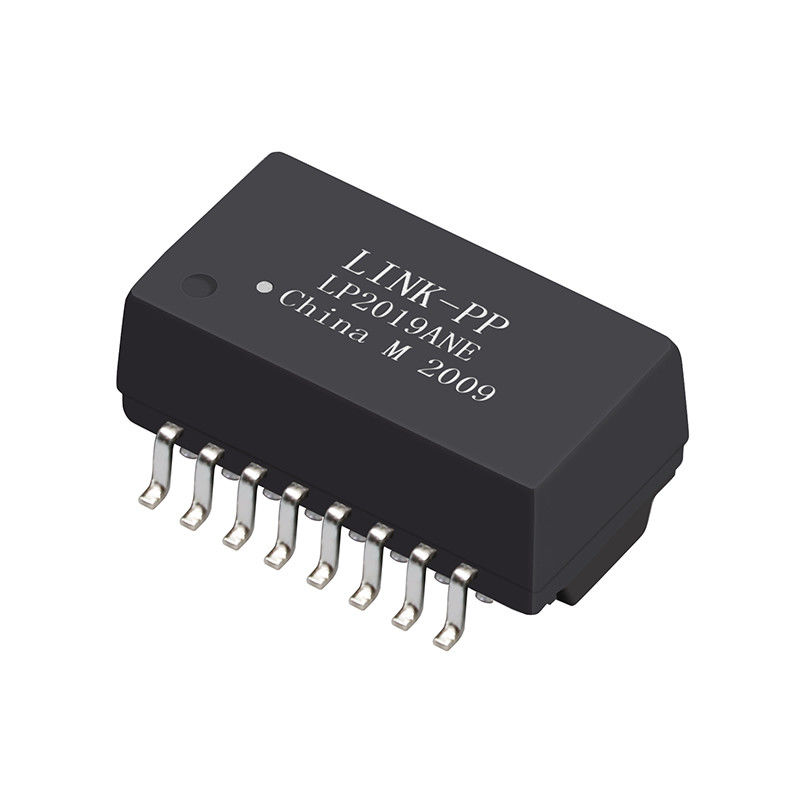

| VP8019 HF | VP8019M HF | مغناطیس POE | 10/100 POE ترانسفورماتور |
عملکرد سازگار با IEEE 802.3af/ANSI X3.263.
قابلیت جریان 350 میلی آمپر
طراحی شده برای تلفن IP یا تغییر برنامه ها.
رد پای فشرده.
مطابق با الزامات RoHS & Halogen Free
محدوده دمای کار: -40 ° C تا +85 ℃.
محدوده دمای ذخیره سازی: -40 ℃ تا +85 ℃.
مشخصات برق @25
1. نسبت چرخش:
TX = 1CT: 1CT RX = 1CT: 1CT
2. از دست دادن درج:
0.1-100 مگاهرتز: -1.0dB MAX
3. ضرر بازگشت:
0.1-30 مگاهرتز: -18dB MIN
30-60 مگاهرتز: -13dB MIN
60-80 مگاهرتز: -12dB MIN
4. متقابل:
0.1-100 مگاهرتز: -35dB MIN
5. DCMR:
30 مگاهرتز: -42dB MIN
60 مگاهرتز: -36dB MIN
100 مگاهرتز: -33dB MIN
6.CMRR:
1-100 مگاهرتز: -40dB TYP
7. L: 1-3،6-8:
350uH MIN 100KHz 0.1V 8mADC
8. DCR: 1-3،6-8: 0.9 OHM MAX
9. LK:
1-3 (کراوات: 16+14): 0.5uH MAX 100KHz 0.1V
6-8 (کراوات: 11+9): 0.5uH MAX 100KHz 0.1V
10. Cw/w:
(1-3) ، (16-14): 28pF MAX 100KHz 0.1V
(6-8) ، (11-9): 28pF MAX 100KHz 0.1V
11. ولتاژ جداسازی: 1500Vrms
12. دمای کارکرد: -40 ℃ ～+85.
یادداشت:
1. طراحی شده برای پشتیبانی از برنامه ها ، مانند SOHO (ADSLmodems) ، LAN-on-Motherboard (LOM) ، هاب و سوئیچ ها.
2. قدرت بر روی اترنت (PoE) Magnetics
3. قابلیت های برنامه های PoE قابلیت فعلی: 350mA- 600mA.
4. با نسبت های مختلف چرخش.
5. درجه لحیم کاری RoHS "NL" 255 ± 5.
| تعداد پورت ها | برنامه های کاربردی | نسبت می چرخد | قدرت روی اترنت |
| 1 | 10/100 FE | 1: 1 | POE IEEE802.3af |
| بسته بندی | جهت برگه | نوع نصب | تماس با پایان |
| حلقه ، کارتن | - | SMT | - |
| شماره پین ها | محافظ | ولتاژ جداسازی | رنگ LED |
| 16 | - | 1500 ولت | --- |
| VP8019 HF POE Transformer VP8019M HF 10/100 Base-TX Voice Over IP Magnetics | |||
|---|---|---|---|
| 1-1840257-3 | 42410-6170 | VP8019 HF | S558-5999-AB-F |
| 1-1840257-4 | VP8019M HF | TG01-0456NSRL | S558-5999-M8-F |
| VP8019 HF | 42410-8312 | TG04-0406NSRL | S558-5999-P3-F |
| 1-1840257-6 | 42410-8506 | TG04-TDK1N1RL | S558-5999-Z5-F |
| 1-1840257-7 | VP8019M HF | TG05-2004NCRL | VP8019 HF |
| 1-1840257-8 | 42878-8506 | TG10G-RP02NJLF | SI-50152-F |
| 1-1840257-9 | VP8019M HF | TG110-6506NXRL | SI-52007-F |
| 2-1840257-1 | 43223-6110 | TG110-RPE17NV6RL | SI-53012 |
| 2-1840257-2 | 43223-6122 | TG110-S053P2RL | SI-53014 |
| 2-1840257-3 | 43223-6128 | TG110-S101N6RL | SI-53015 |
| 2-1840257-4 | VP8019M HF | TG111-E112NYRL | SI-53019 |
| VP8019 HF | 43223-8040 | TG111-HPE3NZRL | VP8019 HF |
| 2-1840257-6 | 43223-8140 | TG1G-E012NZRL | SI-55004-F |
