جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: E2023NL / H2023NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات 1: |
E2023NL |
مشخصات 2: |
H2023NL |
کاربرد: |
ترانسفورماتور FE |
تبدیل نسبت: |
1: 2.5 |
پین: |
16 |
هیپوت: |
1500V |
نصب و استقرار: |
SMD |
تولید انبوه: |
LP2023NL |
درجه حرارت: |
0 ℃ تا + 70 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات 1: |
E2023NL |
مشخصات 2: |
H2023NL |
کاربرد: |
ترانسفورماتور FE |
تبدیل نسبت: |
1: 2.5 |
پین: |
16 |
هیپوت: |
1500V |
نصب و استقرار: |
SMD |
تولید انبوه: |
LP2023NL |
درجه حرارت: |
0 ℃ تا + 70 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Datasheet |

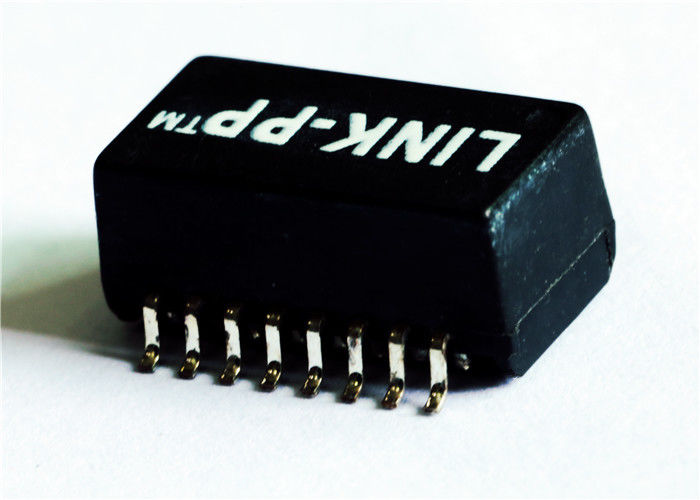

| پالس E2023NL | پالس H2023NL | ترانسفورماتور 10/100 | 1: 2.5 تبدیل نسبت | صلیب LP2023NL |
مشخصات برق @ 25 درجه سانتی گراد
نسبت 1.Turns:
فرستنده = 1CT: 2.5CT ± 5٪ P Receivce = 1CT: 1CT ± 5٪ P2.Sine Inductance موج OCL:
@ 200uH حداقل 20mVrms، 100KHz
لایت لنز Inductance LL:
@ 0.5uH حداکثر 20mVrms، 100KHz
ظرفیت ظرفیت CW:
@ 15pF حداکثر 20mVrms، 100KHz
5.DCR: 0.4 حداکثر 0.4
6. پین های اصلی: @ 6-8،1-3
7. ایزوله Hipot: @ 2000Vrms
دمای عملیاتی: 0 ℃ ~ 70 ℃.
| پالس E2023NL 10 / 100Base-T H2023NL مگنت پورت اترنت 1: 2.5 LP2023NL | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | FD12-114GRL | LG01-1006NLF |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | LD01-0366F4LF | TG110-S050P2RL | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | LG01-1006N1LF | TG110-S050J2RL | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
یادداشت:
کارت های آداپتور، مودم ها، هاب ها و مادربرد ها
2. طراحی شده برای دیدار یا فراتر از مشخصات IEEE802.3،10Base-T
3. قابل دسترس با چوک های حالت معمول برای سرکوب EMI
4.SMT، THT، DIP و غیره بسته
5.RoHS "NL" درجه شیب درجه 260 ℃ ٪٪ P5 ℃.
6.OCL، Cww و LL در 20 mVrms، 100KHz اندازه گیری می شود
