جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: 20PT1024X LF / 13F-2010CNL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
PN.1: |
20PT1024X LF / 13F-2010CNL |
کاربرد: |
ترانسفورماتور FE |
تبدیل نسبت: |
1: 1 |
پین: |
40 |
هیپوت: |
1500V |
تولید انبوه: |

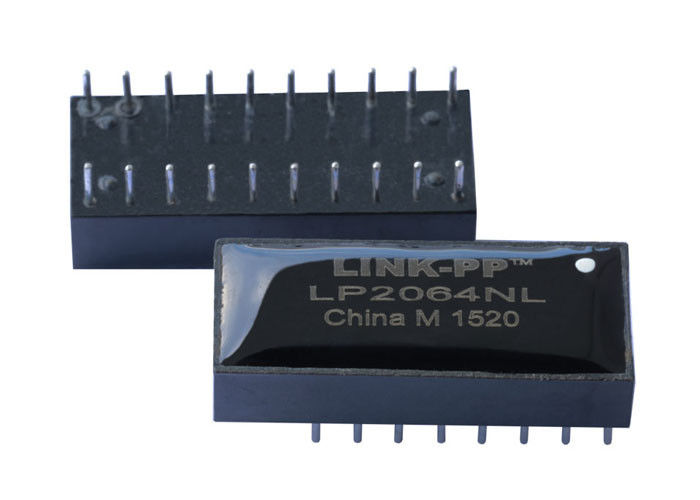

LP2064NL |
PN.1: |
20PT1024X LF / 13F-2010CNL |
کاربرد: |
ترانسفورماتور FE |
تبدیل نسبت: |
1: 1 |
پین: |
40 |
هیپوت: |
1500V |
تولید انبوه: |
LP2064NL |
| 20PT1024X LF | 13F-2010CNL | ترانسفورماتور 10/100 | 1: 1 تبدیل نسبت | صلیب LP2064NL |
مشخصات برق @ 25 درجه سانتی گراد
نسبت 1.Turns:
TX = 1CT: 1CT RX = 1CT: 1CT
2.Pri OCL: 350uH MIN
@ 100KHz، 0.1V، 8mADC تقاطع.
افت 3.Insertion:
1-100 مگاهرتز: -1.15dB MAX
افت بازده (dB MIN):
1-30 مگاهرتز: -18 30-60 مگاهرتز: -14
60-80 مگاهرتز: -12
5.Crosstalk:
1-100 مگاهرتز: -38dB MIN
6.CMRR: 1-100MHz: -40dB TYP
7.Hi-Pot: 1500Vrms @ 0.5mA
دمای عملیاتی: 0 ℃ ~ 70 ℃
| 20PT1024X LF 10 / 100Base ترانسفورماتور دو پورت 13F-2010CNL PHT 20 پین فیلتر | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 0833-2X6R-55-F | 0833-2X1T-33-F | C850-2G6R-54 |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| L826-1X4T-23-F | 20PT1024X LF | L826-1X4T-43-F | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| S553-1006-AE | S553-6500-D9 | 20PT1024X LF | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 20PT1024X LF | 13F-2010CNL |
یادداشت:
کارت های آداپتور، مودم ها، هاب ها و مادربرد ها
2. طراحی شده برای دیدار یا فراتر از مشخصات IEEE802.3،10Base-T
3. قابل دسترس با چوک های حالت معمول برای سرکوب EMI
4.SMT، THT، DIP و غیره بسته
5.RoHS "NL" حداکثر امتیاز لحیم کاری 260 ℃.
6.OCL، Cww و LL در 20 mVrms، 100KHz اندازه گیری می شود
20PT1024X LF 10 / 100Base ترانسفورماتور دو پورت 13F-2010CNL PHT 20 پین فیلتر
