جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: HX1225FNL / HX1225FNLT
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
HX1225FNL / HX1225FNLT |
نوع ترانسفورماتور: |
جداسازی و رابط داده |
تبدیل نسبت می دهد: |
1CT: 1CT |
اندازه / بعد: |
12.70mm x 9.30mm x 6.20mm |
هیپوت: |
1500V |
LINK-PP P / N: |
LP41654ANL |
درجه حرارت: |
- 40 تا + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات: |
HX1225FNL / HX1225FNLT |
نوع ترانسفورماتور: |
جداسازی و رابط داده |
تبدیل نسبت می دهد: |
1CT: 1CT |
اندازه / بعد: |
12.70mm x 9.30mm x 6.20mm |
هیپوت: |
1500V |
LINK-PP P / N: |
LP41654ANL |
درجه حرارت: |
- 40 تا + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Datasheet |

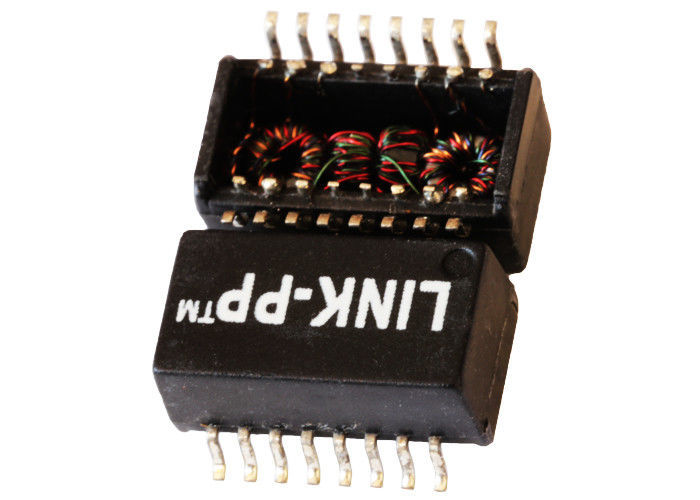

HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1: 1 TU ترانسفورماتور جداسازی
نبض HX1225FNL / HX1225FNLT | Datasheet / قیمت / مشخصات / 3D | 10/100 تبدیل کننده | صلیب LP41695ANL |
مشخصات برق @ 25 درجه سانتی گراد
نسبت 1.Turns:
(2-3): (15-14) = 1CT: 1CT
٪٪ P2٪ P (6-7): (11-10) = 1.5CT: 1CT ٪٪ P2٪ P2.OCL:
200uH MIN @ 100KHz، 0.1Vrms، در 25 ℃؛
100uH MIN @ 100KHz، 0.1Vrms، در -45 ℃؛
100uH MIN @ 100KHz، 0.1Vrms، در 95 ℃؛
3. جداسازی (ورودی-خروجی):
1650Vrms، 6 ثانیه MAX
افت 4.Insertion:
TX: 1-50MHz: -1.0dB MAX
RX: 1-50MHz: -1.5dB MAX
افت بازده (@ 100Ω):
TX: 0.5-40 مگاهرتز: -18dB MIN
60 مگاهرتز: -14.5dB MIN
80 مگاهرتز: -12dB MIN
RX: 0.5 مگاهرتز: -18dB MIN
40 مگاهرتز: -10dB MIN
60 مگاهرتز: -8dB MIN
80MHz: -6dB MIN
بحث 6.Cross:
30 مگاهرتز: -45dB MIN
60 مگاهرتز: -35dB MIN
100 مگاهرتز: -30dB MIN
دمای عملیاتی: 0 ℃ ~ 70 ℃ / -40 ℃ ~ + 85 ℃
HX2326NL MODULE 10 / 100B-T POE (+) SMD Pulse Transformers Surface Mount HX2326FNL | |||
---|---|---|---|
0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
یادداشت:
1. طراحی شده برای پشتیبانی از برنامه، مانند SOHO (ADSL
مودم ها)، LAN-on-مادربرد (LOM)، هاب و سوئیچ ها.
2. با نسبت های مختلف تبدیل می شود.
3.RoHS "NL" درجه شیب درجه 260 ℃ ٪٪ P5 ℃.
HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1: 1 TU ترانسفورماتور جداسازی
